5
MONTAGE
36
B E T R I E B S A N L E I T U N G | deTem4 Core
WICHTIG
Die optionale Laser-Ausrichthilfe AR60 kann ab einer Schutzfeldhöhe von 250 mm
eingesetzt werden.
Compact FlexFix-Halterung am Maschinen- oder Profilrahmen montieren
Tabelle 6: Seitliche und rückseitige Montage der Compact FlexFix-Halterung an einem Maschi‐
nen- oder Profilrahmen
Montageart
Beschreibung
Seitlich
Mit der M5-Schraube durch die Compact FlexFix-Halterung an den Maschi‐
nen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schrau‐
benmutter oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die Compact FlexFix-Halterung an den Profilrah‐
men. Am Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig
Mit der M5-Senkkopfschraube durch die Compact FlexFix-Halterung an den
Maschinen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine
Schraubenmutter oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
1
2

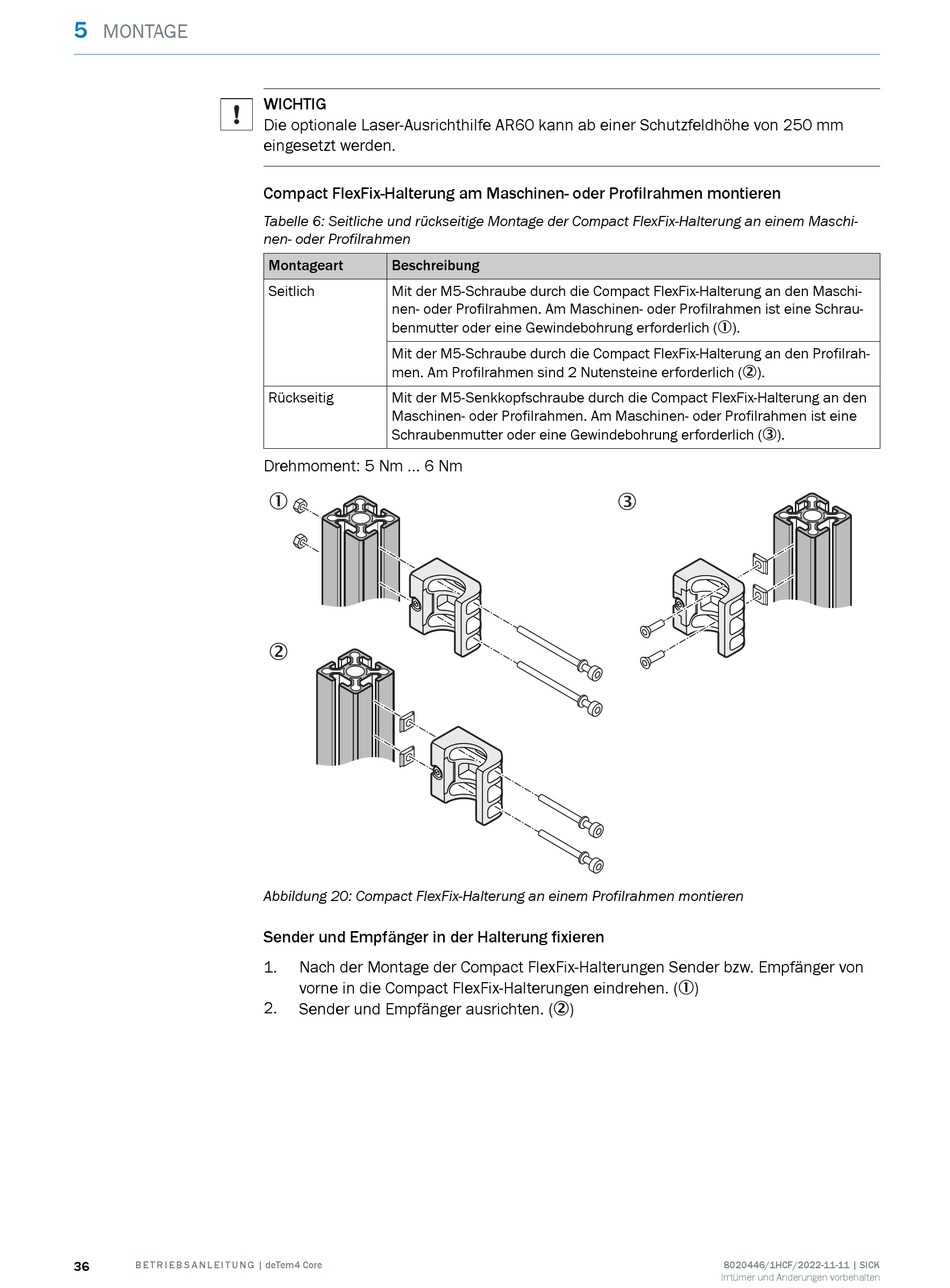

Abbildung 20: Compact FlexFix-Halterung an einem Profilrahmen montieren
Sender und Empfänger in der Halterung fixieren
1.
Nach der Montage der Compact FlexFix-Halterungen Sender bzw. Empfänger von
vorne in die Compact FlexFix-Halterungen eindrehen. (1)
2.
Sender und Empfänger ausrichten. (2)
3
