5.3.5

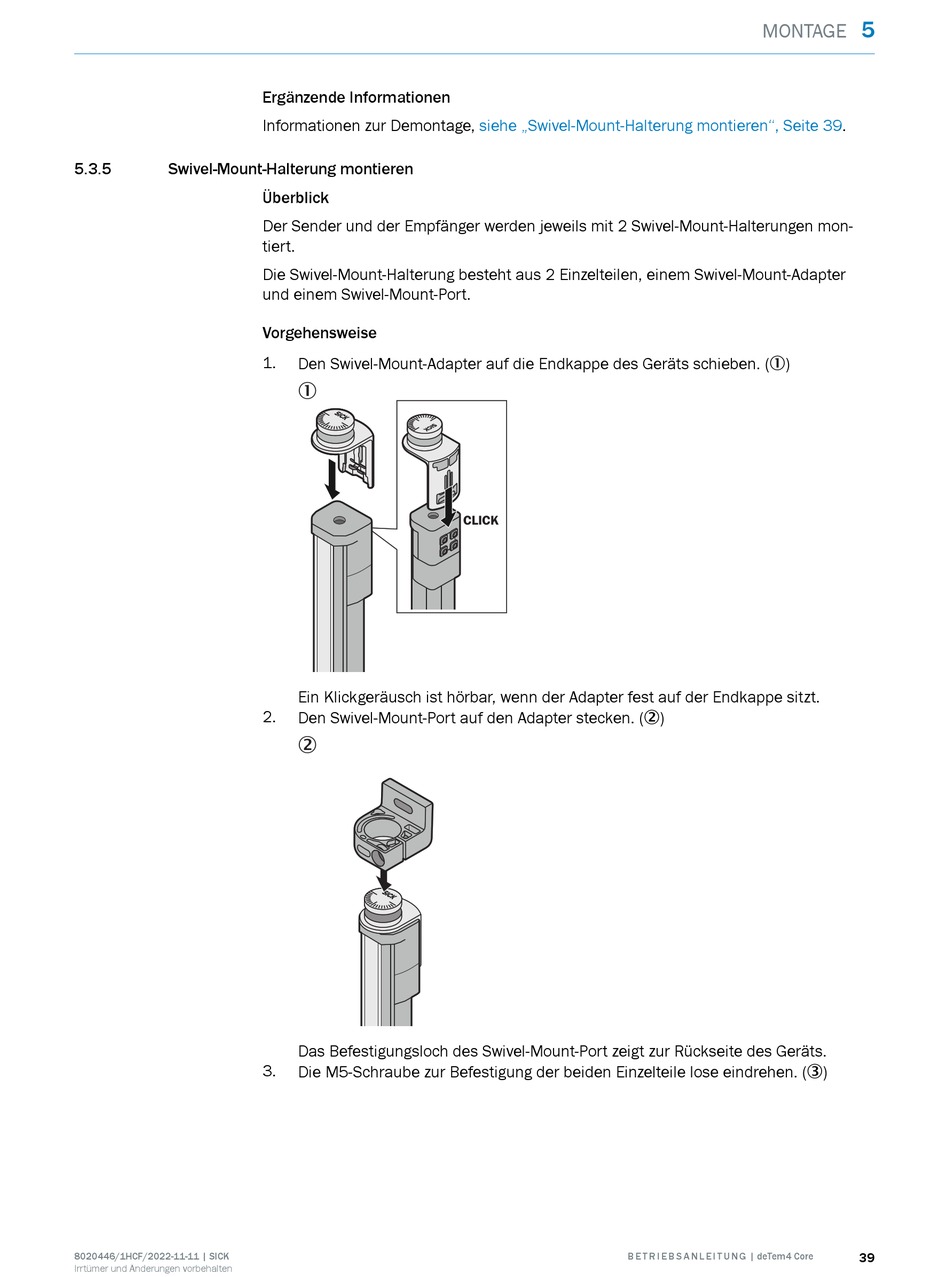

Swivel-Mount-Halterung montieren

8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Ergänzende Informationen
Informationen zur Demontage,
Überblick
Der Sender und der Empfänger werden jeweils mit 2 Swivel-Mount-Halterungen mon‐
tiert.
Die Swivel-Mount-Halterung besteht aus 2 Einzelteilen, einem Swivel-Mount-Adapter
und einem Swivel-Mount-Port.
Vorgehensweise
1.
Den Swivel-Mount-Adapter auf die Endkappe des Geräts schieben. (1)
1
Ein Klickgeräusch ist hörbar, wenn der Adapter fest auf der Endkappe sitzt.
2.
Den Swivel-Mount-Port auf den Adapter stecken. (2)
2
Das Befestigungsloch des Swivel-Mount-Port zeigt zur Rückseite des Geräts.
3.
Die M5-Schraube zur Befestigung der beiden Einzelteile lose eindrehen. (3)
siehe „Swivel-Mount-Halterung montieren", Seite
CLICK
B E T R I E B S A N L E I T U N G | deTem4 Core
5
MONTAGE
39.
