MONTAGE
5.3.2

FlexFix-Halterung montieren

32 B E T R I E B S A N L E I T U N G | deTem4 Core
1
2
3

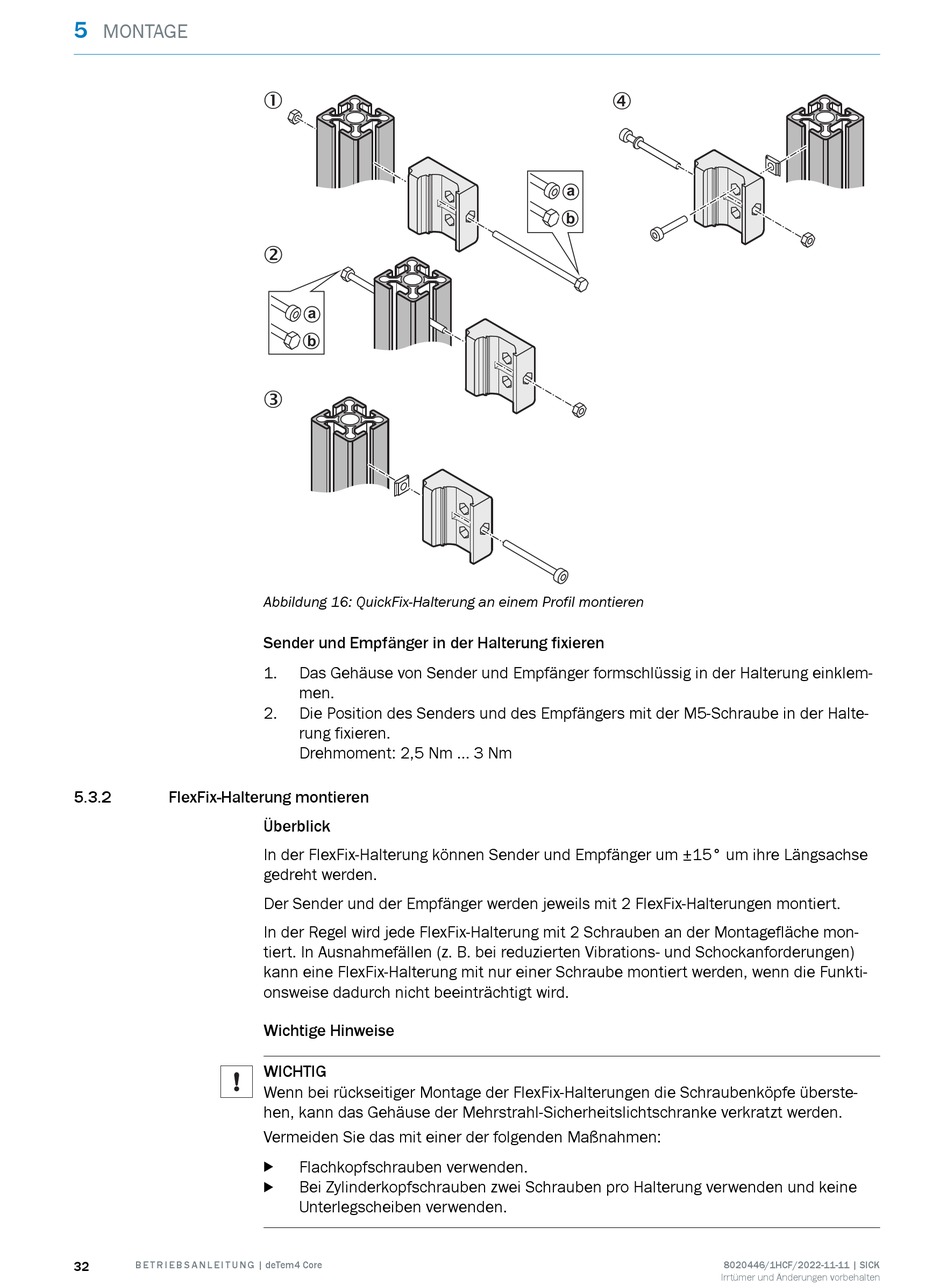

Abbildung 16: QuickFix-Halterung an einem Profil montieren
Sender und Empfänger in der Halterung fixieren
1. Das Gehäuse von Sender und Empfänger formschlüssig in der Halterung einklem‐
men.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der Halte‐
rung fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Überblick
In der FlexFix-Halterung können Sender und Empfänger um ±15° um ihre Längsachse
gedreht werden.
Der Sender und der Empfänger werden jeweils mit 2 FlexFix-Halterungen montiert.
In der Regel wird jede FlexFix-Halterung mit 2 Schrauben an der Montagefläche mon‐
tiert. In Ausnahmefällen (z. B. bei reduzierten Vibrations- und Schockanforderungen)
kann eine FlexFix-Halterung mit nur einer Schraube montiert werden, wenn die Funkti‐
onsweise dadurch nicht beeinträchtigt wird.
Wichtige Hinweise
WICHTIG
Wenn bei rückseitiger Montage der FlexFix-Halterungen die Schraubenköpfe überste‐
hen, kann das Gehäuse der Mehrstrahl-Sicherheitslichtschranke verkratzt werden.
Vermeiden Sie das mit einer der folgenden Maßnahmen:
Flachkopfschrauben verwenden.
b
Bei Zylinderkopfschrauben zwei Schrauben pro Halterung verwenden und keine
b
Unterlegscheiben verwenden.
4
