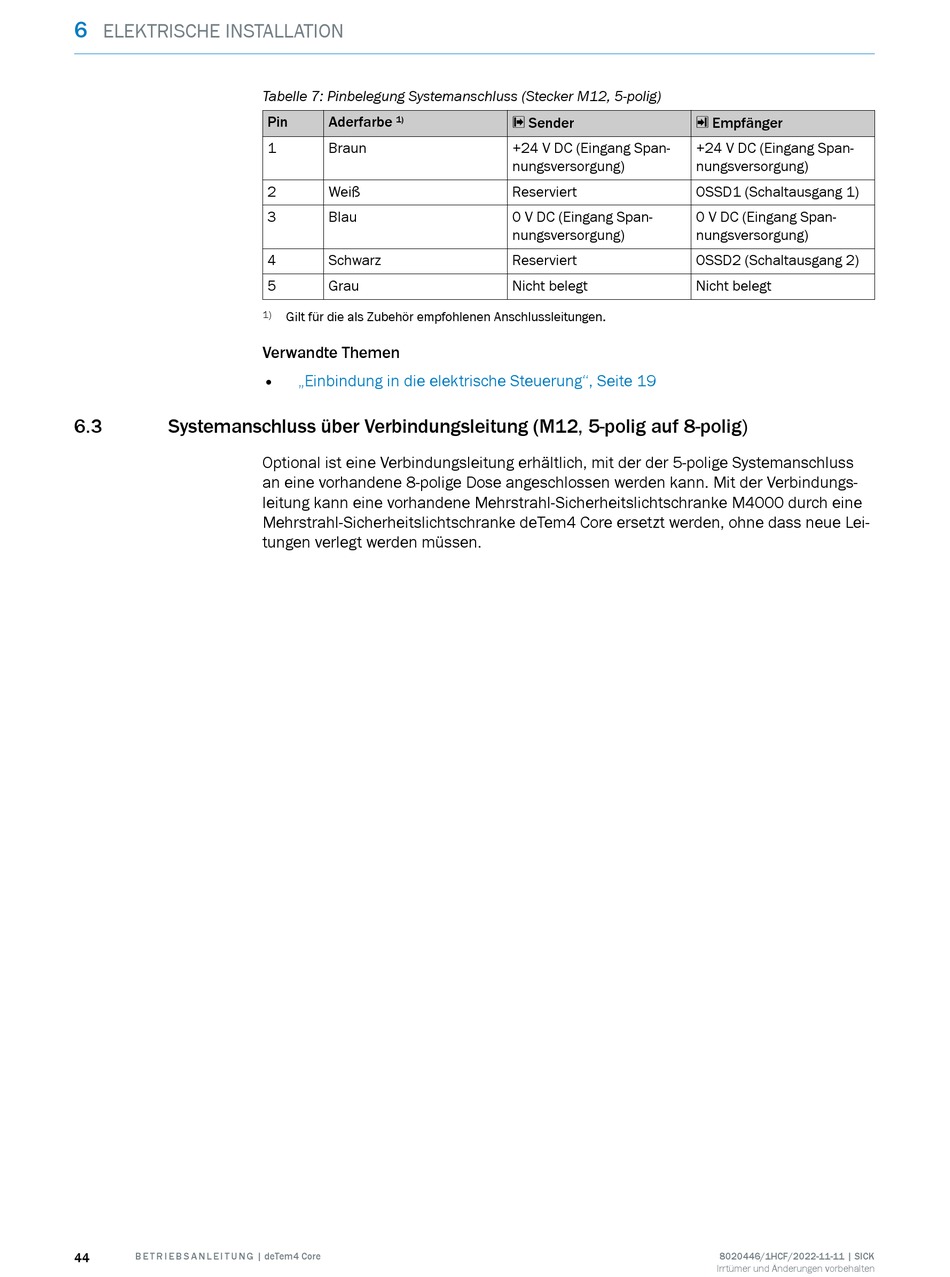

6
ELEKTRISCHE INSTALLATION
6.3 Systemanschluss über Verbindungsleitung (M12, 5-polig auf 8-polig)
44 B E T R I E B S A N L E I T U N G | deTem4 Core
Tabelle 7: Pinbelegung Systemanschluss (Stecker M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 19
Optional ist eine Verbindungsleitung erhältlich, mit der der 5-polige Systemanschluss
an eine vorhandene 8-polige Dose angeschlossen werden kann. Mit der Verbindungs‐
leitung kann eine vorhandene Mehrstrahl-Sicherheitslichtschranke M4000 durch eine
Mehrstrahl-Sicherheitslichtschranke deTem4 Core ersetzt werden, ohne dass neue Lei‐
tungen verlegt werden müssen.
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
Reserviert
0 V DC (Eingang Span‐
nungsversorgung)
Reserviert
Nicht belegt
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
