5
MONTAGE
5.3.2.2 FlexFix-Halterung rückseitig an eine Gerätesäule montieren
34 B E T R I E B S A N L E I T U N G | deTem4 Core
1

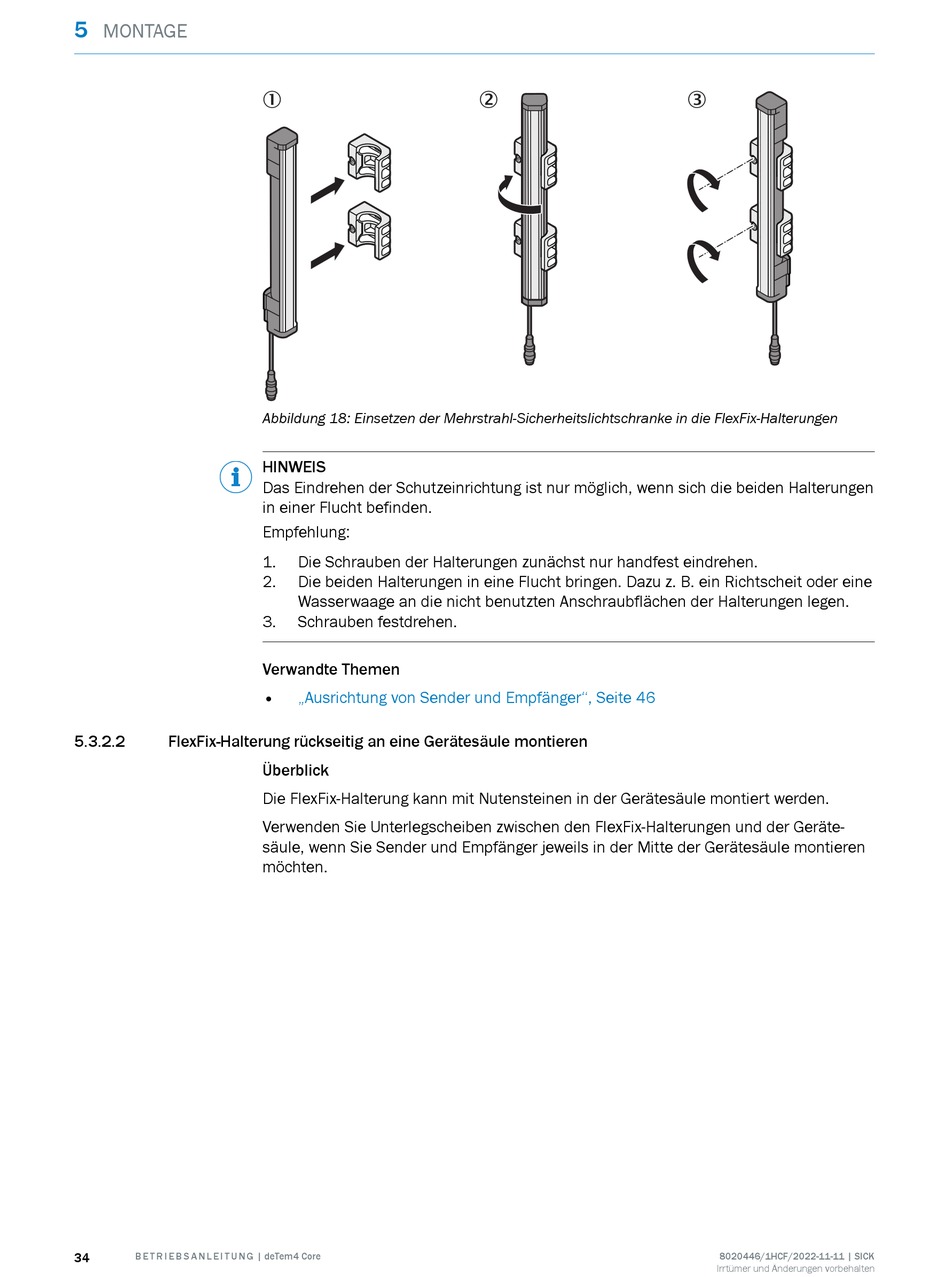

Abbildung 18: Einsetzen der Mehrstrahl-Sicherheitslichtschranke in die FlexFix-Halterungen
HINWEIS
Das Eindrehen der Schutzeinrichtung ist nur möglich, wenn sich die beiden Halterungen
in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der Halterungen zunächst nur handfest eindrehen.
2. Die beiden Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit oder eine
Wasserwaage an die nicht benutzten Anschraubflächen der Halterungen legen.
3. Schrauben festdrehen.
Verwandte Themen
• „Ausrichtung von Sender und Empfänger", Seite 46
Überblick
Die FlexFix-Halterung kann mit Nutensteinen in der Gerätesäule montiert werden.
Verwenden Sie Unterlegscheiben zwischen den FlexFix-Halterungen und der Geräte‐
säule, wenn Sie Sender und Empfänger jeweils in der Mitte der Gerätesäule montieren
möchten.
2 3
