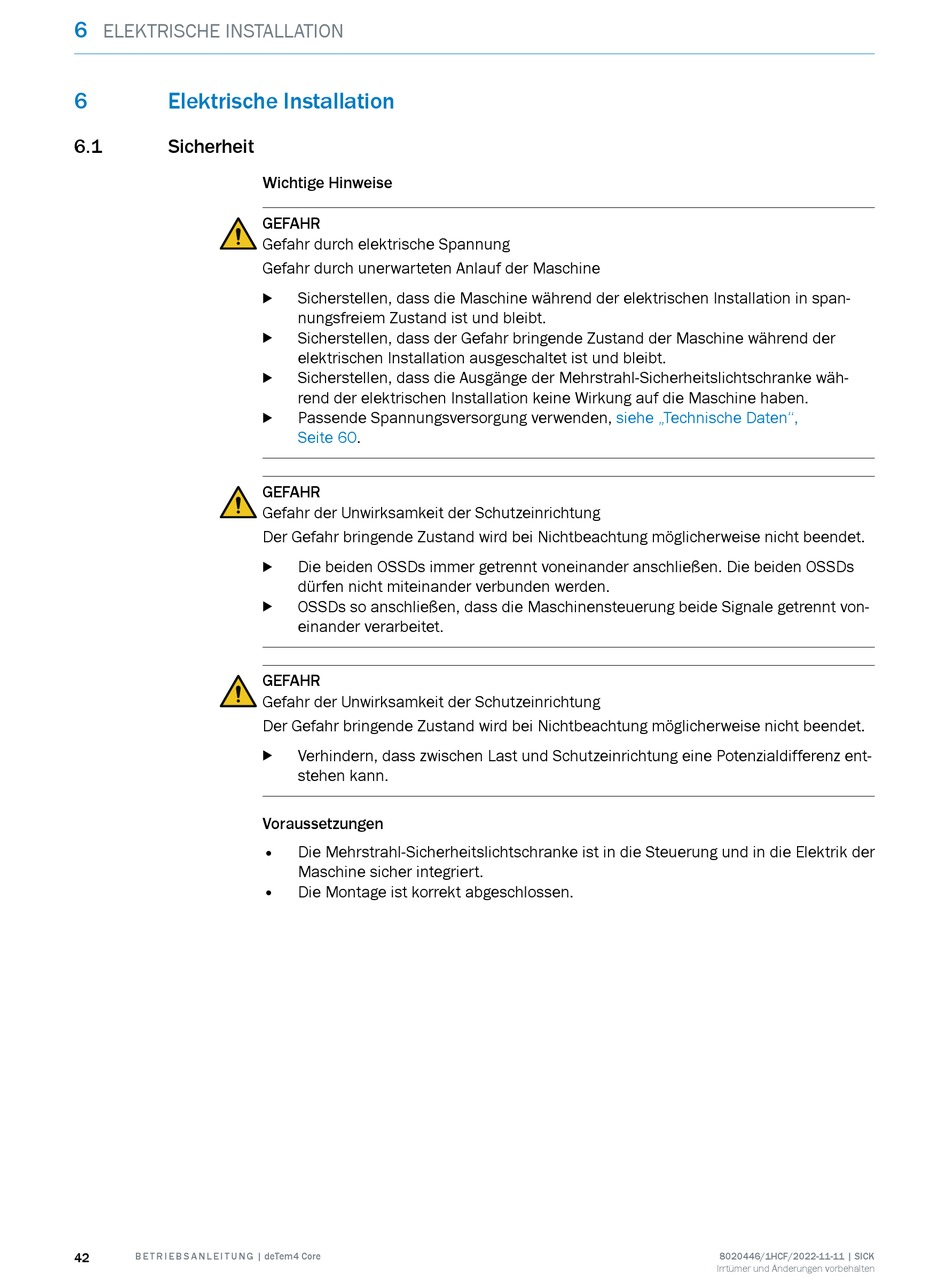

Elektrische Installation; Sicherheit - SICK deTem4 Core Betriebsanleitung

6

ELEKTRISCHE INSTALLATION

6 Elektrische Installation
6.1

Sicherheit

42 B E T R I E B S A N L E I T U N G | deTem4 Core
Wichtige Hinweise
GEFAHR
Gefahr durch elektrische Spannung
Gefahr durch unerwarteten Anlauf der Maschine
Sicherstellen, dass die Maschine während der elektrischen Installation in span‐
b
nungsfreiem Zustand ist und bleibt.
Sicherstellen, dass der Gefahr bringende Zustand der Maschine während der
b
elektrischen Installation ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge der Mehrstrahl-Sicherheitslichtschranke wäh‐
b
rend der elektrischen Installation keine Wirkung auf die Maschine haben.
Passende Spannungsversorgung verwenden,
b
Seite 60.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Die beiden OSSDs immer getrennt voneinander anschließen. Die beiden OSSDs
b
dürfen nicht miteinander verbunden werden.
OSSDs so anschließen, dass die Maschinensteuerung beide Signale getrennt von‐
b
einander verarbeitet.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Verhindern, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz ent‐
b
stehen kann.
Voraussetzungen
• Die Mehrstrahl-Sicherheitslichtschranke ist in die Steuerung und in die Elektrik der
Maschine sicher integriert.
• Die Montage ist korrekt abgeschlossen.
siehe „Technische Daten",
8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
