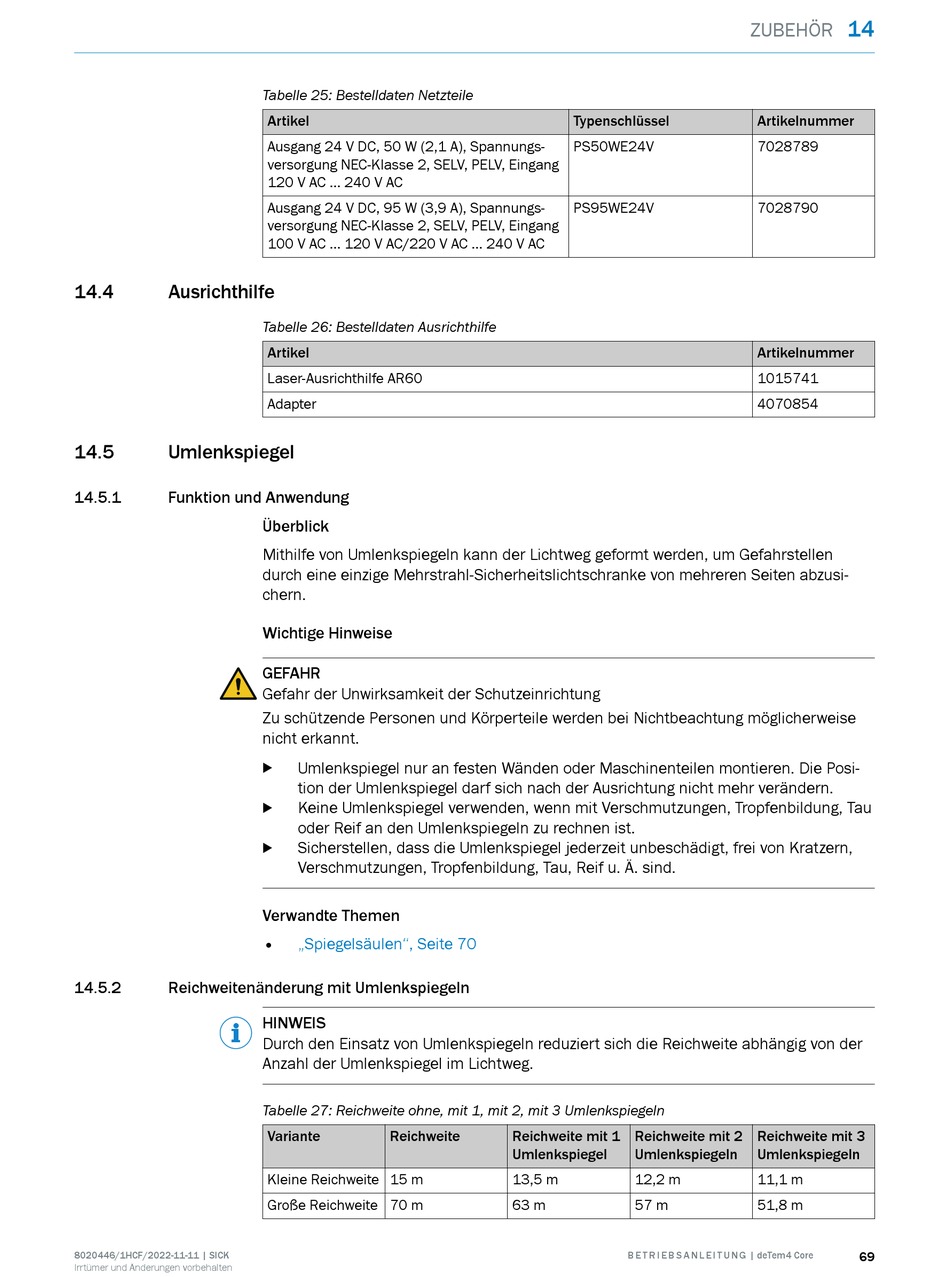

14.4

Ausrichthilfe

14.5

Umlenkspiegel

14.5.1

Funktion und Anwendung

14.5.2 Reichweitenänderung mit Umlenkspiegeln
8020446/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 25: Bestelldaten Netzteile
Artikel
Ausgang 24 V DC, 50 W (2,1 A), Spannungs‐
versorgung NEC-Klasse 2, SELV, PELV, Eingang
120 V AC ... 240 V AC
Ausgang 24 V DC, 95 W (3,9 A), Spannungs‐
versorgung NEC-Klasse 2, SELV, PELV, Eingang
100 V AC ... 120 V AC/220 V AC ... 240 V AC
Tabelle 26: Bestelldaten Ausrichthilfe
Artikel
Laser-Ausrichthilfe AR60
Adapter
Überblick
Mithilfe von Umlenkspiegeln kann der Lichtweg geformt werden, um Gefahrstellen
durch eine einzige Mehrstrahl-Sicherheitslichtschranke von mehreren Seiten abzusi‐
chern.
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Umlenkspiegel nur an festen Wänden oder Maschinenteilen montieren. Die Posi‐
b
tion der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
Keine Umlenkspiegel verwenden, wenn mit Verschmutzungen, Tropfenbildung, Tau
b
oder Reif an den Umlenkspiegeln zu rechnen ist.
Sicherstellen, dass die Umlenkspiegel jederzeit unbeschädigt, frei von Kratzern,
b
Verschmutzungen, Tropfenbildung, Tau, Reif u. Ä. sind.
Verwandte Themen
•
„Spiegelsäulen", Seite 70
HINWEIS
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite abhängig von der
Anzahl der Umlenkspiegel im Lichtweg.
Tabelle 27: Reichweite ohne, mit 1, mit 2, mit 3 Umlenkspiegeln
Variante Reichweite
Kleine Reichweite 15 m
Große Reichweite 70 m
Typenschlüssel
PS50WE24V
PS95WE24V
Reichweite mit 1 Reichweite mit 2
Umlenkspiegel Umlenkspiegeln
13,5 m 12,2 m
63 m 57 m
B E T R I E B S A N L E I T U N G | deTem4 Core
14
ZUBEHÖR
Artikelnummer
7028789
7028790
Artikelnummer
1015741
4070854
Reichweite mit 3
Umlenkspiegeln
11,1 m
51,8 m
