Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C

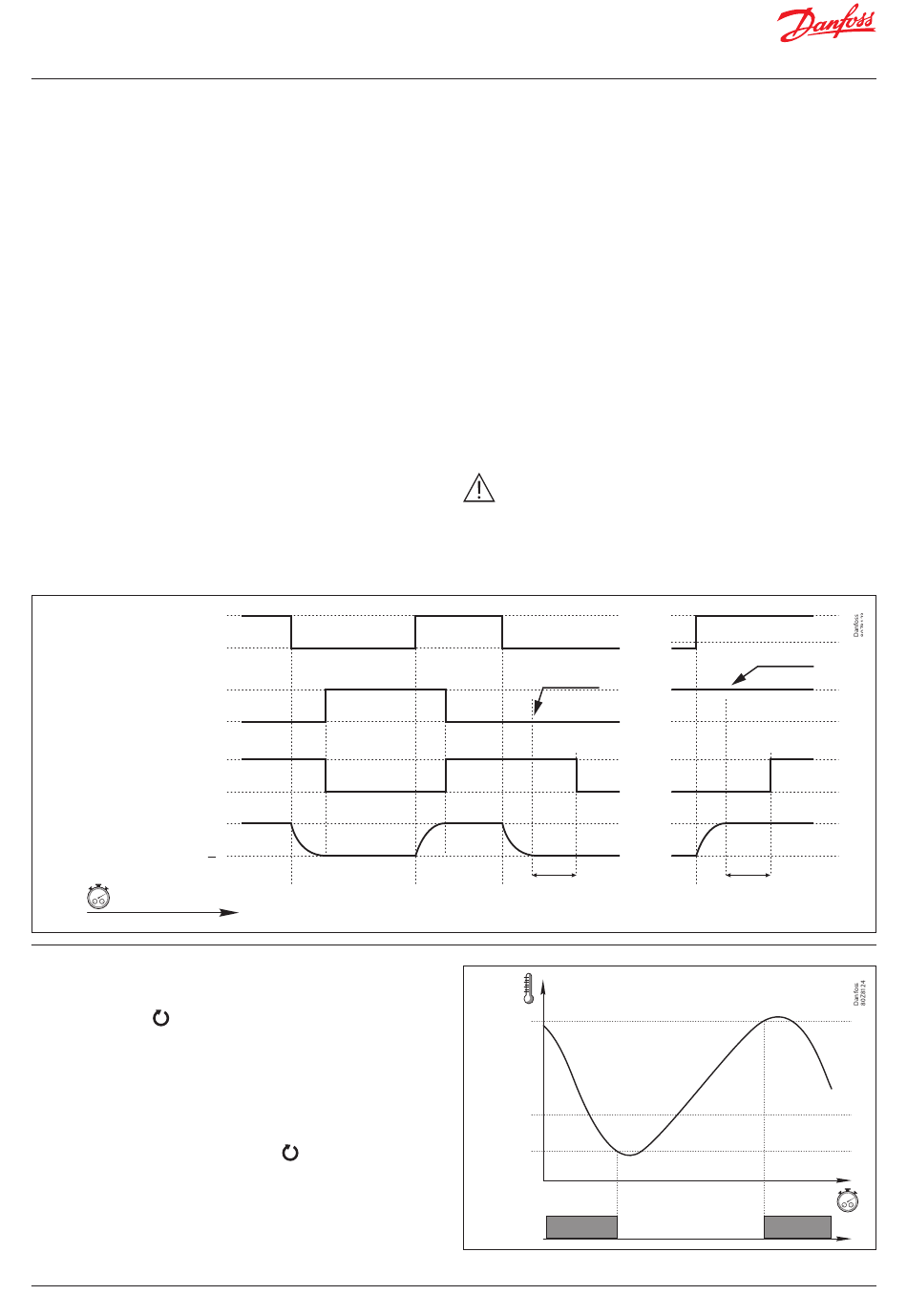

Pump-down-Funktion

Diese Funktion ermöglicht die direkte Regelung von Magnetventil
und Verdichter und erfordert den Einsatz eines Niederdruckschalters,
der an den Digitaleingang 1 angeschlossen ist. Er verhindert
Druckprobleme im System, indem er sicherstellt, dass der Verdichter
nur dann arbeitet, wenn der Druck im richtigen Bereich liegt.
Ausschließlich zur gemeinsamen Regelung von Magnetventil
und Verdichter verwenden. Wird nur das Magnetventil geregelt,
VERWENDEN SIE DIESE EINSTELLUNG NICHT und verwenden Sie auch
keine andere der Optionen, da eine Fehlermeldung ausgelöst wird,
wenn der Niederdruckschalter nicht angeschlossen ist.
Diese Funktion ist nur für die Inl-Optionen 2, 5, 7, 9 und 12 verfügbar.
STOPP
Wenn die Temperatur in Fühler S1 den Sollwert (SP) erreicht, wird
das Relais COOL deaktiviert und das Flüssigkeitsmagnetventil
geschlossen. Da der Verdichter weiterläuft, fällt der Druck im
Verdampfer rasch ab. Bei Erreichen eines bestimmten Werts wird
der Niederdruckschalter aktiviert und ändert den Status des
Digitaleingangs 1, der den Verdichter abschaltet (Relais AUX 1).
Dadurch wird das gesamte Kältemittel auf der Hochdruckseite
der Anlage fern vom Kurbelgehäuse des Verdichters gebunden,
wodurch Flüssigkeitsschläge beim Start vermieden werden.
Sollte der Niederdruckschalter ausfallen, schaltet der Regler den
Verdichter nach Ablauf der in C20 festgelegten Sicherheitszeit ab
und zeigt die Meldung „Pd" an (eine informative Meldung, die den
Betrieb des Geräts nicht beeinflusst).
Flüssigkeits-
COOL
magnetventil
AUS
Nieder-
D1
druckschalter
AUS
AUX 1
Verdichter
AUS
Verdampferdruck
Modus „kontinuierlicher Zyklus"
Dieser Modus dient zur raschen Kühlung der Kühlräume, bevor
Produkte beladen werden, und wird durch dreisekündiges
Betätigen der Taste aktiviert.
Bei dessen Aktivierung beginnt der Verdichter zu laufen, bis die
Temperatur in Fühler S1 den Sollwert abzüglich der in Parameter
C10 angegebenen Abweichung erreicht hat. Der Wert von C10 ist
immer negativ, es sei denn, er ist 0.
Der Regler kehrt sofort in den Normalbetrieb zurück. Sollte dies
nicht möglich sein, wird nach Ablauf der in C9 eingestellten Zeit
oder durch erneutes Betätigen der Taste
Normalbetrieb wieder aufgenommen.
8 | BC419141115574de-000102
EIN
EIN
EIN
+
SP
für fünf Sekunden der
Wenn die Zeit C20 den Wert 0 hat (Standardwert), schaltet der
Verdichter erst dann, wenn der Niederdruckschalter anspricht,
zeigt jedoch nach 15 Minuten die Meldung „Pd" an.
START
Wenn die Temperatur in Fühler S1 den Sollwert zuzüglich der
Differenz (SP+C1) erreicht, wird das Relais COOL aktiviert und das
Flüssigkeitsmagnetventil wird geöffnet. Dies erhöht den Druck
im Verdampfer und deaktiviert den Niederdruckschalter, der den
Verdichter einschaltet.
Wenn der Niederdruckschalter einige Zeit nach dem Öffnen des
Flüssigkeitsmagnetventils (Relais COOL auf EIN) (festgelegt von
C19) nicht deaktiviert wird, schließt der Regler das Magnetventil
wieder (Relais COOL auf AUS) und die Meldung „LP" wird angezeigt.
Dieser Vorgang wird so lange alle zwei Minuten wiederholt, bis
der Druckschalter deaktiviert wird und die Anlage wieder in den
Normalbetrieb zurückkehrt.
Wenn die Zeit C19 den Wert 0 hat (Standardwert), bleibt das
Magnetventil so lange geöffnet, bis der Niederdruckschalter
deaktiviert wird, zeigt aber nach fünf Minuten die Meldung „LP" an.
STANDBY
Wenn die Pump-Down-Funktion aktiv ist, kann es ab dem
Start der Standby-Funktion bis zum Abschalten des Reglers
einige Zeit dauern. Grund dafür ist, dass Regelungsphasen
in bestimmten Anlagen nicht unterbrochen werden können.
Um das Abschalten des Reglers zu erzwingen, halten Sie
die Standby-Taste erneut 3 Sekunden lang gedrückt.
Druckschalterfehler
C20
SP+C1 SP
S1
SP+C1
SP
SW+C10
Magnetventil
C19
SP+C1
EIN
