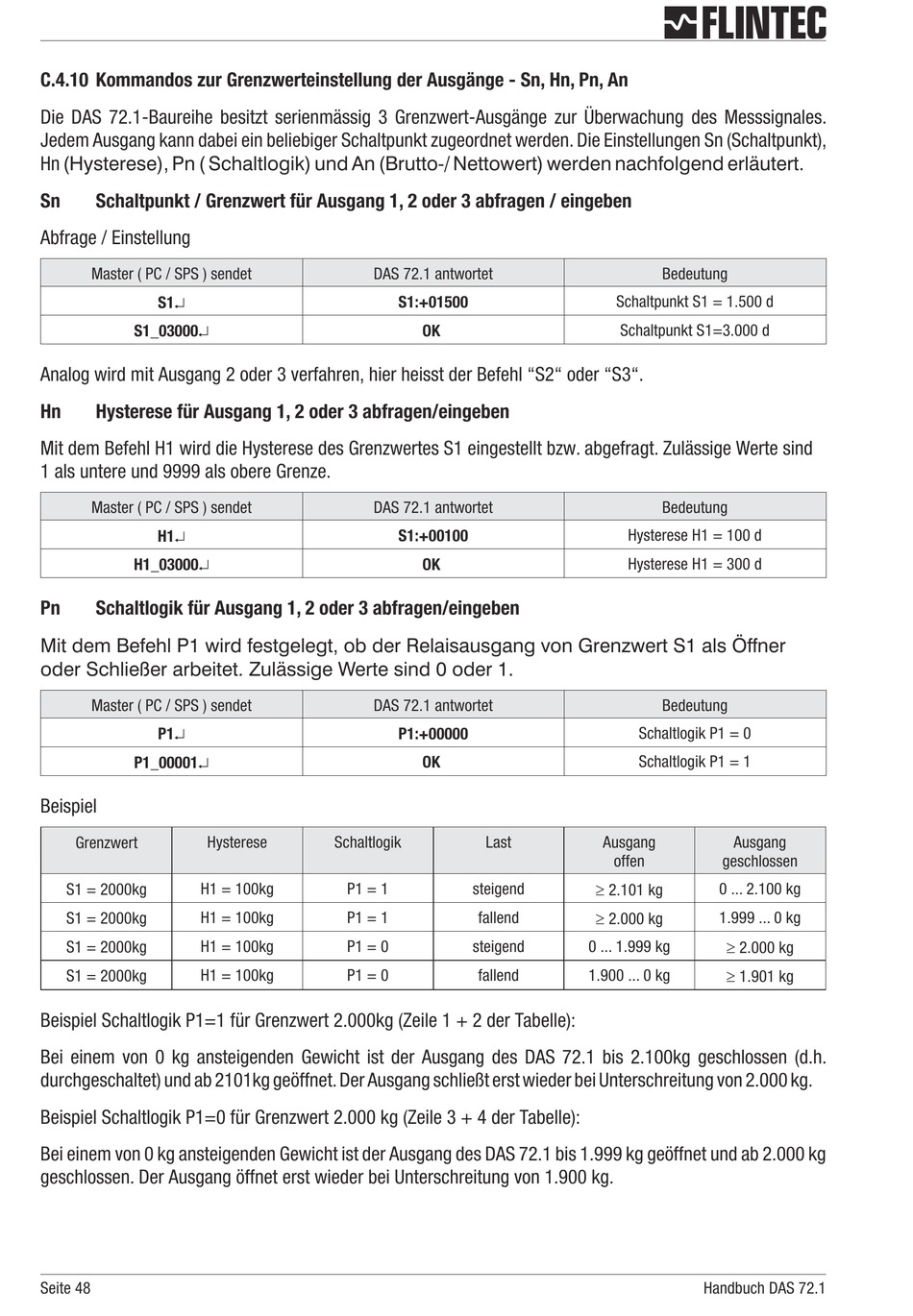

C.4.10 Kommandos zur Grenzwerteinstellung der Ausgänge - Sn, Hn, Pn, An
Die DAS 72.1-Baureihe besitzt serienmässig 3 Grenzwert-Ausgänge zur Überwachung des Messsignales.
Jedem Ausgang kann dabei ein beliebiger Schaltpunkt zugeordnet werden. Die Einstellungen Sn (Schaltpunkt),
Hn (Hysterese), Pn ( Schaltlogik) und An (Brutto-/ Nettowert) werden nachfolgend erläutert.
Sn
Schaltpunkt / Grenzwert für Ausgang 1, 2 oder 3 abfragen / eingeben
Abfrage / Einstellung
Master ( PC / SPS ) sendet
S1¿
S1_03000¿
Analog wird mit Ausgang 2 oder 3 verfahren, hier heisst der Befehl "S2" oder "S3".
Hn
Hysterese für Ausgang 1, 2 oder 3 abfragen/eingeben
Mit dem Befehl H1 wird die Hysterese des Grenzwertes S1 eingestellt bzw. abgefragt. Zulässige Werte sind
1 als untere und 9999 als obere Grenze.
Master ( PC / SPS ) sendet
H1¿
H1_03000¿
Pn
Schaltlogik für Ausgang 1, 2 oder 3 abfragen/eingeben
Mit dem Befehl P1 wird festgelegt, ob der Relaisausgang von Grenzwert S1 als Öffner
oder Schließer arbeitet. Zulässige Werte sind 0 oder 1.
Master ( PC / SPS ) sendet
P1¿
P1_00001¿
Beispiel
Grenzwert
Hysterese
H1 = 100kg
S1 = 2000kg
H1 = 100kg
S1 = 2000kg
H1 = 100kg
S1 = 2000kg
H1 = 100kg
S1 = 2000kg
Beispiel Schaltlogik P1=1 für Grenzwert 2.000kg (Zeile 1 + 2 der Tabelle):
Bei einem von 0 kg ansteigenden Gewicht ist der Ausgang des DAS 72.1 bis 2.100kg geschlossen (d.h.
durchgeschaltet) und ab 2101kg geöffnet. Der Ausgang schließt erst wieder bei Unterschreitung von 2.000 kg.
Beispiel Schaltlogik P1=0 für Grenzwert 2.000 kg (Zeile 3 + 4 der Tabelle):
Bei einem von 0 kg ansteigenden Gewicht ist der Ausgang des DAS 72.1 bis 1.999 kg geöffnet und ab 2.000 kg
geschlossen. Der Ausgang öffnet erst wieder bei Unterschreitung von 1.900 kg.
Seite 48
DAS 72.1 antwortet
S1:+01500
OK
DAS 72.1 antwortet
S1:+00100
OK
DAS 72.1 antwortet
P1:+00000
OK
Schaltlogik
Last
P1 = 1
steigend
P1 = 1
fallend
P1 = 0
steigend
P1 = 0
fallend
Bedeutung
Schaltpunkt S1 = 1.500 d
Schaltpunkt S1=3.000 d
Bedeutung
Hysterese H1 = 100 d
Hysterese H1 = 300 d
Bedeutung
Schaltlogik P1 = 0
Schaltlogik P1 = 1
Ausgang
Ausgang
offen
geschlossen
³ 2.101 kg
0 ... 2.100 kg
³ 2.000 kg
1.999 ... 0 kg
³ 2.000 kg
0 ... 1.999 kg
³ 1.901 kg
1.900 ... 0 kg
Handbuch DAS 72.1
