- Seite 1 FAA-28 Analogverstärker Technisches Handbuch Flintec GmbH Bemannsbruch 9 74909 Meckesheim GERMANY www.flintec.com...
-
Seite 2: Inhaltsverzeichnis
Einstellung des Analogausgangs durch Messung ............17 Gerätebetrieb ......................18 Programmierung mit xFace Software ..............19 8.1. Installation der xFace Software ..................19 8.2. xFace Software ......................19 Fehlersuche ......................21 FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 1 von 23... -
Seite 3: Sicherheitshinweise
– sei es mechanisch, fotokopiertechnisch oder jegliche andere Form der Vervielfältigung und Archivierung. Im Hinblick auf den Gebrauch der enthaltenen Information ist sich die Flintec GmbH keinerlei Verstoßes gegen das Patentrecht bewußt. Trotz größter Sorgfalt bei der Erstellung dieses Handbuchs übernimmt Flintec keinerlei Verantwortung für Fehler oder Auslassungen in diesem Handbuch. -
Seite 4: Eg-Konformitätserklärung
Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine EN 61326-1 Anforderungen (IEC 61326-1:2013) Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements (IEC 61326-1:2012) FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 3 von 23... -
Seite 5: Gehäuse, Merkmale Und Technische Daten

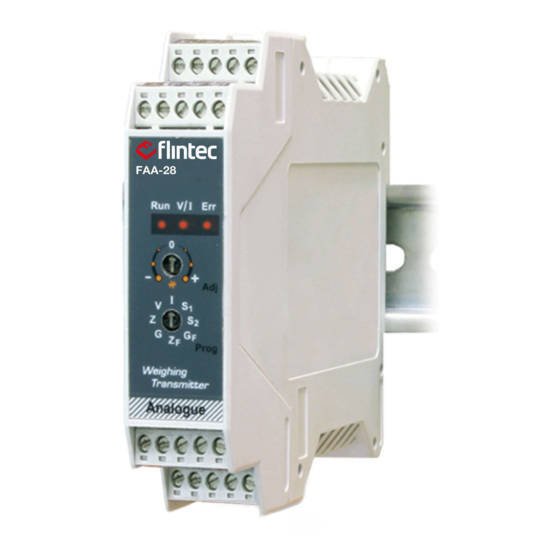

Justage mit einer SPS, auch beim Austausch eines Gerätes gleich bleibt, und eine zusätzliche Justage nicht mehr notwendig ist. Der Analog-Messverstärker FAA-28 verfügt über einen 8-fachen Drehschalter für die verfügbaren Funktionen sowie drei Anzeige LEDs. Die Anschlüsse werden im folgenden Bild dargestellt. -
Seite 6: Bedeutung Der Positionierung Der Drehschalter
SPS keine zusätzliche Justage erforderlich, wenn ein Gerät ausgetauscht werden muss Zur Realisierung von Schaltpunkten stehen 2 Relaiskontakte, 230VAC oder 30VDC, 1A zur Verfügung und 1 Eingang zum Nullen FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 5 von 23... -
Seite 7: Technische Daten
12 … 28 VDC, <200 mA Spannungsversorgung -15°C … +55°C bei 85% RH max. nicht kondensierend Gebrauchstemperatur Gehäuse Aus Polyamid, für Hutschienen-Montage, Schutzart IP20 Abmessungen 22,5 x 99 x 114,5mm FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 6 von 23... -
Seite 8: Installation Und Inbetriebnahme
85% betragen darf. Zur Vermeidung von mechanischer Beschädigung sollten alle Kabel sorgfältig verlegt werden FAA-28-Geräte arbeiten mit sehr kleinen elektrischen Eingangssignalen. Die Einstreuung von elektrischen Störspannungen muss vermieden werden. FAA-28 sollte möglichst getrennt von eventuellen Störquellen (wie z.B. Trafos, Umrichter, Schaltschützen, Funk-Module) eingebaut werden. -
Seite 9: Mechanische Installation
- Speisung + Signal + Signal - Signal - Signal Schirm Schirm Um eine 4-Leiter Wägezelle zu verwenden, müssen die Sense-Leitungen gemeinsam mit Speisung-Leitungen der gleichen Polarität angeschlossen werden. FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 8 von 23... -
Seite 10: Analogausgang-Anschluss
Nur ein Typ des Analogausgangs kann gleichzeitig genutzt werden. Für die Justage des Gerätes mit Gewichten sollte ein geeignetes Messgerät gewählt werden, z.B. ein Multimeter. Definition Stromausgang Spannungsausgang Schirm Stromausgang Spannungsausgang FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 9 von 23... -
Seite 11: Signaltyp Des Analogausgangs
0 - 5 VDC geschlossen schnell Es ist ebenfalls möglich den Signaltyp des Analogausgangs im Betrieb des FAA-28 zu ändern: Drehen Sie den Programmierschalter in die Position V oder I Verbinden oder trennen Sie TxD und RxD Pins gemäß der Tabelle oben ... -
Seite 12: Justage
Verbinden Sie ein Messgerät (z.B. Multimeter) mit dem Analogausgang Belasten Sie die Waage mit einem Prüfgewicht Der Wert des Analogausgangs kann mit der folgenden Formel berechnet werden FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 11 von 23... -
Seite 13: Formel Zur Berechnung Des Wertes Des Analogausganges
Drehen Sie den Programmierschalter auf den gerade verwendeten Analogausgang V oder I Wichtiger Hinweis: Das Gerät speichert 4 verschiedene Einstellungen des Spannungs- und Stromausgangs. Wird der Analogausgang-Typ verändert, übernimmt das Gerät die davor gespeicherten Justagewerte. FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 12 von 23... -
Seite 14: Schnelle Justage" Des Nennausgangsbereichs
Die Waage wird dabei mithilfe der spezifischen elektrischen Signale der Wägezelle und Nennlast der Waage justiert. Auf Grund der Produktionsprozesse der FAA-28 Geräte können mit der eCal Justage hohe Genauigkeiten erreicht werden. Die eCal Justage kann bequem mithilfe der xFace Software durchgeführt werden, nachdem das Gerät über eine RS232-... -
Seite 15: Justage (Ecal) Mithilfe Einer Sps
FAA-28 kann elektronisch über die serielle RS232C Schnittstelle bei der Verwendung von Befehlen oder der xFace Software justiert werden. Möchten Sie eigene Software oder eine SPS zur Justage des FAA-28 Gerätes nutzen, dann können Sie die folgenden Befehle verwenden. Hinweis: In diesem Dokument sind die gelb-markierten Zahlen im hexadezimalen Format dargestellt, und die blau-markierten Zahlen sind die Checksummen. - Seite 16 Step 8. STOP eCal Befehl: @011000000001020002EA Stop des eCal Prozesses Antwort: @011000000001EE 3. Digitalfilter Einstellen: Befehl: @011000220001020000CA Setze schnellen Filter Befehl: @011000220001020001C9 Setze mittleren Filter Befehl: @011000220001020002C8 Setze langsamen Filter Befehl: @011000220001CC FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 15 von 23...
-
Seite 17: Überprüfung Der Waagenleistung
Befehl ist @011000220001020001C9 < Carriage Return > 5.5. Überprüfung der Waagenleistung Vor dem Inverkehrbringen einer Waage sollte die Exzentrizität, Linearität bei unterschiedlichen Lasten bis zu maximalen Nennlast, Wiederholbarkeit usw. einer Waage überprüft werden. FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 16 von 23... -
Seite 18: Schaltpunkte
Schaltpunkte 6.1. Elektrischer Anschluss FAA-28 besitzt 2 freie Relaiskontaktausgänge. Diese Ausgänge können an maximal 230VAC oder 30VDC, 1A angeschlossen werden. Es wird empfohlen Schutzdioden an die Gleichspannungsverbaucher anzuschließen, um die Lebensdauer der Relaiskontakte zu erhöhen, und um die Störungen zu reduzieren. -
Seite 19: Gerätebetrieb
Drehen Sie den Programmierschalter auf den gerade verwendeten Analogausgang V oder I Gerätebetrieb Auf der Vorderseite des FAA-28 befinden sich 3 LEDs und 2 Drehschalter. Die Drehschalter werden zur Parametrierung benutzt, wie im Kapitel 4.4 beschrieben. Die LEDs geben Auskunft über die Bedeutung der unterschiedlichen Analogausgang Typen, wie unten dargestellt. -
Seite 20: Programmierung Mit Xface Software
8.1. Installation der xFace Software Schliessen Sie alle Programme auf Ihrem PC Legen Sie die Flintec Produkt DVD in DVD-ROM Laufwerk ein und wählen xFace Ordner aus. Doppelklicken Sie auf “Setup.exe” um die Installation zu starten. Das Setup- Wizard wird ausgeführt. - Seite 21 11. Im Menu „Setup” können digitale Filter ausgewählt werden 12. Die Werkseinstellungen werden durch Betätigen „Defaults loaded“ im Menü „Setup“ geladen 13. Im Menü „Status” sind weitere Informationen zum Status des FAA-28 verfügbar 14. Schalten Sie das Gerät aus bevor Sie die Verbindung zum PC trennen Nach der Durchführung von eCal überprüfen Sie die korrekte Funktion Ihrer Waage...
-
Seite 22: Fehlersuche
Fehlersuche Das Gerät FAA-28 wurde als ein zuverlässiger und praktisch fehlerfreier Messverstärker entwickelt. Sollte jedoch ein Fehler auftreten, versuchen Sie nicht das Gerät zu reparieren. Beachten Sie den Status der LEDs auf der Vorderseite des Gerätes und versuchen den Fehler mithilfe der folgenden Tabelle zu finden. - Seite 23 Bemannsbruch 9 D-74909 Meckesheim Deutschland / Germany E-Mail: germany@flintec.net http:// www.flintec.com FAA-28, Technisches Handbuch, Rev. 1.0 April 2016 Seite 22 von 23...
