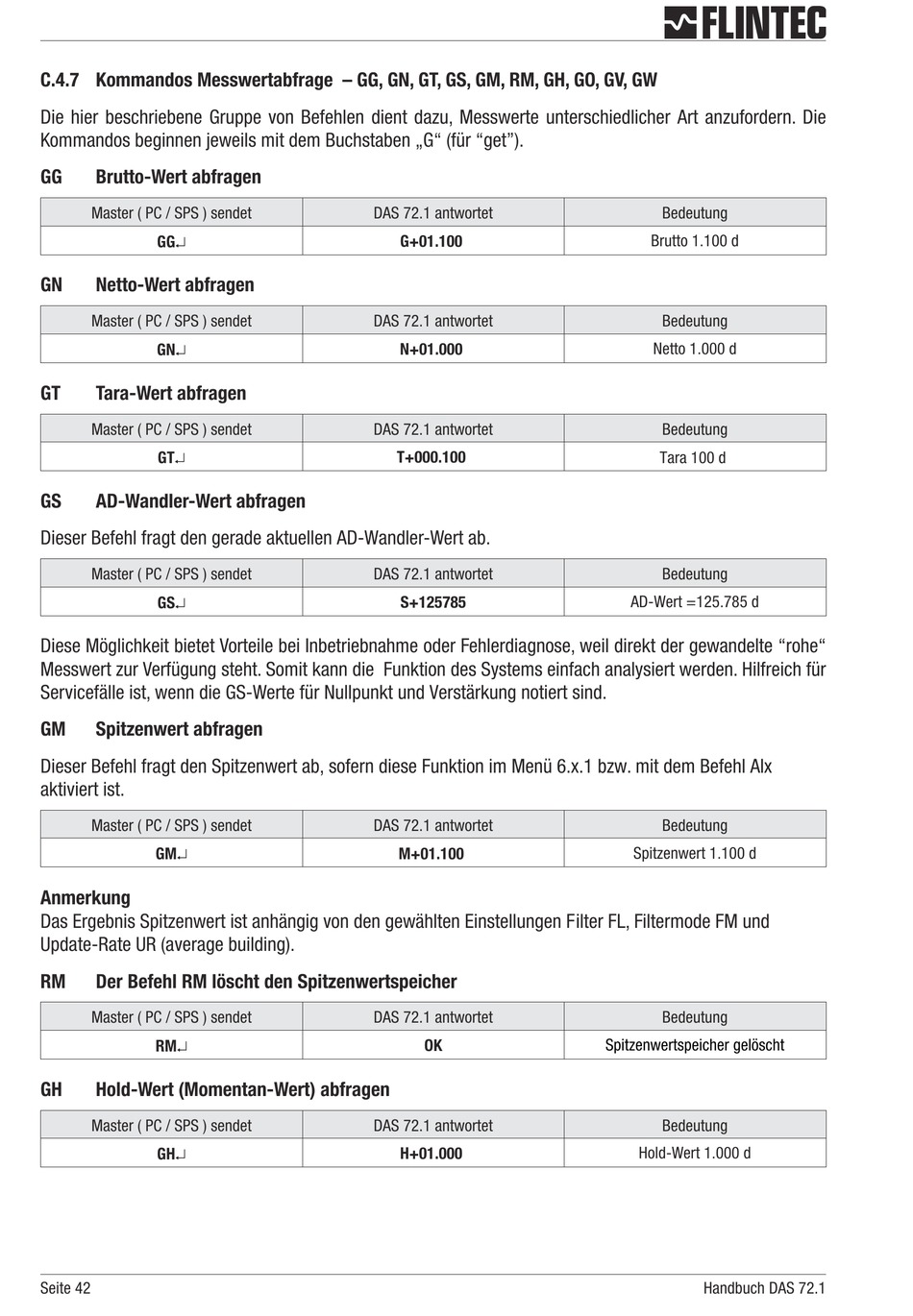

C.4.7 Kommandos Messwertabfrage – GG, GN, GT, GS, GM, RM, GH, GO, GV, GW
Die hier beschriebene Gruppe von Befehlen dient dazu, Messwerte unterschiedlicher Art anzufordern. Die
Kommandos beginnen jeweils mit dem Buchstaben „G" (für "get").
GG
Brutto-Wert abfragen
Master ( PC / SPS ) sendet
GG¿
GN
Netto-Wert abfragen
Master ( PC / SPS ) sendet
GN¿
GT
Tara-Wert abfragen
Master ( PC / SPS ) sendet
GT¿
GS
AD-Wandler-Wert abfragen
Dieser Befehl fragt den gerade aktuellen AD-Wandler-Wert ab.
Master ( PC / SPS ) sendet
GS¿
Diese Möglichkeit bietet Vorteile bei Inbetriebnahme oder Fehlerdiagnose, weil direkt der gewandelte "rohe"
Messwert zur Verfügung steht. Somit kann die Funktion des Systems einfach analysiert werden. Hilfreich für
Servicefälle ist, wenn die GS-Werte für Nullpunkt und Verstärkung notiert sind.
GM
Spitzenwert abfragen
Dieser Befehl fragt den Spitzenwert ab, sofern diese Funktion im Menü 6.x.1 bzw. mit dem Befehl AIx
aktiviert ist.
Master ( PC / SPS ) sendet
GM¿
Anmerkung
Das Ergebnis Spitzenwert ist anhängig von den gewählten Einstellungen Filter FL, Filtermode FM und
Update-Rate UR (average building).
RM
Der Befehl RM löscht den Spitzenwertspeicher
Master ( PC / SPS ) sendet
RM¿
GH
Hold-Wert (Momentan-Wert) abfragen
Master ( PC / SPS ) sendet
GH¿
Seite 42
DAS 72.1 antwortet
G+01.100
DAS 72.1 antwortet
N+01.000
DAS 72.1 antwortet
T+000.100
DAS 72.1 antwortet
S+125785
DAS 72.1 antwortet
M+01.100
DAS 72.1 antwortet
OK
DAS 72.1 antwortet
H+01.000
Bedeutung
Brutto 1.100 d
Bedeutung
Netto 1.000 d
Bedeutung
Tara 100 d
Bedeutung
AD-Wert =125.785 d
Bedeutung
Spitzenwert 1.100 d
Bedeutung
Spitzenwertspeicher gelöscht
Bedeutung
Hold-Wert 1.000 d
Handbuch DAS 72.1
