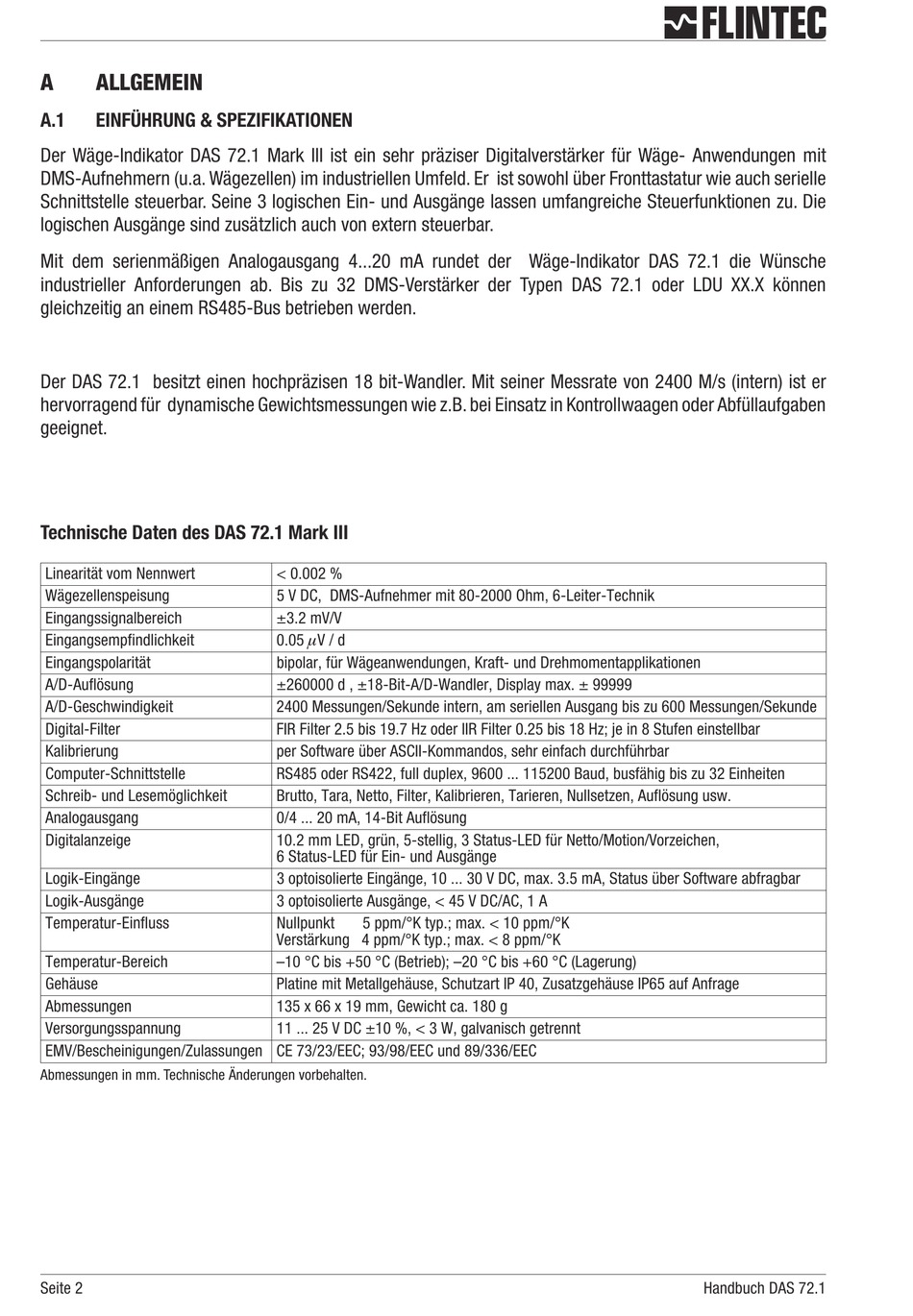

A

ALLGEMEIN

A.1
EINFÜHRUNG & SPEZIFIKATIONEN
Der Wäge-Indikator DAS 72.1 Mark III ist ein sehr präziser Digitalverstärker für Wäge- Anwendungen mit
DMS-Aufnehmern (u.a. Wägezellen) im industriellen Umfeld. Er ist sowohl über Fronttastatur wie auch serielle
Schnittstelle steuerbar. Seine 3 logischen Ein- und Ausgänge lassen umfangreiche Steuerfunktionen zu. Die
logischen Ausgänge sind zusätzlich auch von extern steuerbar.
Mit dem serienmäßigen Analogausgang 4...20 mA rundet der Wäge-Indikator DAS 72.1 die Wünsche
industrieller Anforderungen ab. Bis zu 32 DMS-Verstärker der Typen DAS 72.1 oder LDU XX.X können
gleichzeitig an einem RS485-Bus betrieben werden.
Der DAS 72.1 besitzt einen hochpräzisen 18 bit-Wandler. Mit seiner Messrate von 2400 M/s (intern) ist er
hervorragend für dynamische Gewichtsmessungen wie z.B. bei Einsatz in Kontrollwaagen oder Abfüllaufgaben
geeignet.
Technische Daten des DAS 72.1 Mark III
Linearität vom Nennwert
Wägezellenspeisung
Eingangssignalbereich
Eingangsempfindlichkeit
Eingangspolarität
A/D-Auflösung
A/D-Geschwindigkeit
Digital-Filter
Kalibrierung
Computer-Schnittstelle
Schreib- und Lesemöglichkeit
Analogausgang
Digitalanzeige
Logik-Eingänge
Logik-Ausgänge
Temperatur-Einfluss
Temperatur-Bereich
Gehäuse
Abmessungen
Versorgungsspannung
EMV/Bescheinigungen/Zulassungen CE 73/23/EEC; 93/98/EEC und 89/336/EEC
Abmessungen in mm. Technische Änderungen vorbehalten.
Seite 2
< 0.002 %
5 V DC, DMS-Aufnehmer mit 80-2000 Ohm, 6-Leiter-Technik
±3.2 mV/V
0.05 μV / d
bipolar, für Wägeanwendungen, Kraft- und Drehmomentapplikationen
±260000 d , ±18-Bit-A/D-Wandler, Display max. ± 99999
2400 Messungen/Sekunde intern, am seriellen Ausgang bis zu 600 Messungen/Sekunde
FIR Filter 2.5 bis 19.7 Hz oder IIR Filter 0.25 bis 18 Hz; je in 8 Stufen einstellbar
per Software über ASCII-Kommandos, sehr einfach durchführbar
RS485 oder RS422, full duplex, 9600 ... 115200 Baud, busfähig bis zu 32 Einheiten
Brutto, Tara, Netto, Filter, Kalibrieren, Tarieren, Nullsetzen, Auflösung usw.
0/4 ... 20 mA, 14-Bit Auflösung
10.2 mm LED, grün, 5-stellig, 3 Status-LED für Netto/Motion/Vorzeichen,
6 Status-LED für Ein- und Ausgänge
3 optoisolierte Eingänge, 10 ... 30 V DC, max. 3.5 mA, Status über Software abfragbar
3 optoisolierte Ausgänge, < 45 V DC/AC, 1 A
Nullpunkt
5 ppm/°K typ.; max. < 10 ppm/°K
Verstärkung 4 ppm/°K typ.; max. < 8 ppm/°K
–10 °C bis +50 °C (Betrieb); –20 °C bis +60 °C (Lagerung)
Platine mit Metallgehäuse, Schutzart IP 40, Zusatzgehäuse IP65 auf Anfrage
135 x 66 x 19 mm, Gewicht ca. 180 g
11 ... 25 V DC ±10 %, < 3 W, galvanisch getrennt
Handbuch DAS 72.1
