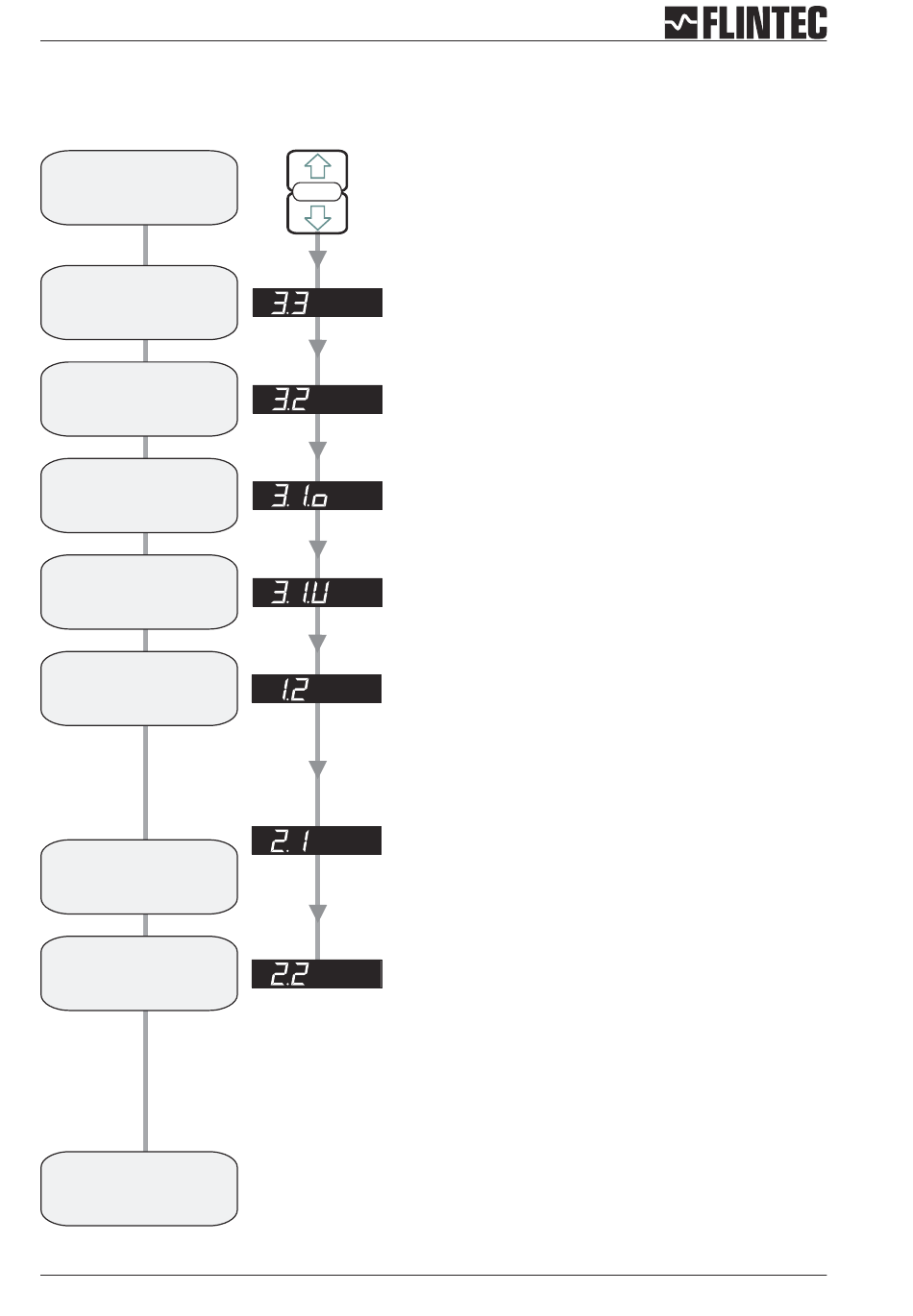

Kalibrierroutine-Beispiel 1
Einstell- und
Kalibrier-Menü
anwählen
Dezimalpunkt-
Position festlegen
Auflösung der
Digital-Anzeige
einstellen
Maximale Display-
Anzeige festlegen
(Überlastschutz)
Minimale Display-
Anzeige festlegen
Nullpunkt der
Waage kalibrieren
(Kalibrier-)Wert des
aufgelegten Gewichts
eingeben
Gewichtskalibrierung
abspeichern
Kalibrierung
abgeschlossen
Seite 18
Durch Drücken der AUFWÄRTS- oder ABWÄRTS- Tasten länger als 3
Sekunden gelangt man in das Einstell- und Kalibriermenü.
SET UP
Um Kalibrierdaten zu ändern ist es zusätzlich erforderlich den
Mikroschalter einmal zu betätigen.
Dezimalpunkt-Position
Für eine Anzeige in kg mit einer Dezimalstelle wird der Dezimalpunkt an
vorletzter Stelle festgelegt.
3.3 = 0,0 Dezimalpunkt-Position vorletzte Stelle
Auflösung der Digital-Anzeige
Unsere Silowaage soll 0,5 kg Auflösung anzeigen. Deshalb wählen wir
hier die Einstellung = 5.
3.2 =5 = 0,5 kg Anzeigenauflösung
Maximaler Anzeigenwert des Messgerätes
Die 3000 kg-Waage soll ab 3100 kg eine Überlastung anzeigen, also
Einstellung = 3100 kg.
3.1.o = 3100,0 = Überlastanzeige bei 3100 kg
Minimaler Anzeigenwert des Messgerätes
Die 3000 kg-Waage soll unter -200 kg eine Unterlastung anzeigen, also
Einstellung = -200 kg.
3.1.u = -200,0 = Unterlastanzeige bei -200 kg
Nullpunkt kalibrieren (Kalibrierpunkt 1)
Zuerst wird der Nullpunkt kalibriert. Der angezeigte Display-Wert in
diesem Menüpunkt 1.2 ist das momentane mV/V-Eingangssignal. Jetzt
sollte sich die Waage im Nullzustand befinden und frei von
irgendwelchen Belastungen und Schwingungen sein. Durch Drücken
der Enter-Taste wird dies nun als Waagen-Nullpunkt abgespeichert.
1.2 = Nullpunkt der Waage kalibrieren
Kalibrier- bzw. Gewichtswert eingeben
Jetzt wird die Waage mit Präzisionsgewichten von 750 kg belastet. Der
entsprechende Wert 750 kg über die Tastatureingegeben und durch
Drücken der Enter-Taste abgespeichert.
2.1 = 750,0 Wert des aufgelegten Gewichts
Gewichtskalibrierung abspeichern/beenden
Die Kalibrierung wird nun durch Anwahl dieses Menüpunktes
abgeschlossen.Im Display wird das aktuelle mV/V-Eingangssignal von
0,900 mV/V angezeigt (750 kg aufgelegtes Gewicht + 600 kg Tara =
1350 kg, entspricht 0,9 mV/V bei 2 mV/V Nennkennwert der
Wägezellen). Hat man nach Auflegen des Gewichtes von 750 kg kurz die
Beruhigung der Waage abgewartet, wird durch Drücken der
"ENTER"-Taste diese Zuordnung von Gewichtsbelastung und
Zahlenwert (in 2.1) im Messgerät abgespeichert. Die Kalibrierung der
Waage ist hiermit abgeschlossen.
2.2 = Wert des aufgelegten Gewichts
