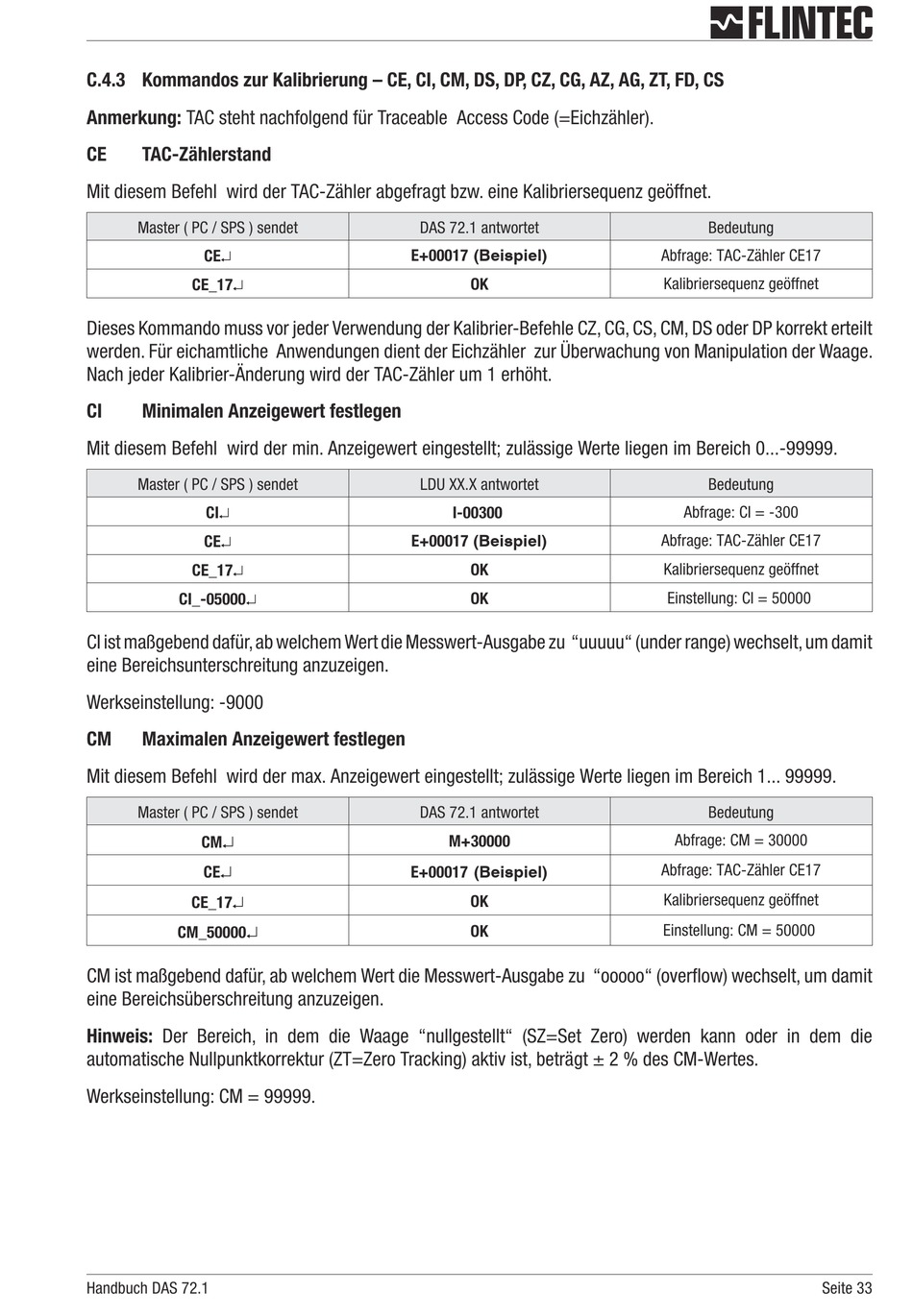

C.4.3 Kommandos zur Kalibrierung – CE, CI, CM, DS, DP, CZ, CG, AZ, AG, ZT, FD, CS
Anmerkung: TAC steht nachfolgend für Traceable Access Code (=Eichzähler).
CE
TAC-Zählerstand
Mit diesem Befehl wird der TAC-Zähler abgefragt bzw. eine Kalibriersequenz geöffnet.
Master ( PC / SPS ) sendet
CE¿
CE_17¿
Dieses Kommando muss vor jeder Verwendung der Kalibrier-Befehle CZ, CG, CS, CM, DS oder DP korrekt erteilt
werden. Für eichamtliche Anwendungen dient der Eichzähler zur Überwachung von Manipulation der Waage.
Nach jeder Kalibrier-Änderung wird der TAC-Zähler um 1 erhöht.
CI
Minimalen Anzeigewert festlegen
Mit diesem Befehl wird der min. Anzeigewert eingestellt; zulässige Werte liegen im Bereich 0...-99999.
Master ( PC / SPS ) sendet
CI¿
CE¿
CE_17¿
CI_-05000¿
CI ist maßgebend dafür, ab welchem Wert die Messwert-Ausgabe zu "uuuuu" (under range) wechselt, um damit
eine Bereichsunterschreitung anzuzeigen.
Werkseinstellung: -9000
CM
Maximalen Anzeigewert festlegen
Mit diesem Befehl wird der max. Anzeigewert eingestellt; zulässige Werte liegen im Bereich 1... 99999.
Master ( PC / SPS ) sendet
¿
CM
¿
CE
¿
CE_17
¿
CM_50000
CM ist maßgebend dafür, ab welchem Wert die Messwert-Ausgabe zu "ooooo" (overflow) wechselt, um damit
eine Bereichsüberschreitung anzuzeigen.
Hinweis: Der Bereich, in dem die Waage "nullgestellt" (SZ=Set Zero) werden kann oder in dem die
automatische Nullpunktkorrektur (ZT=Zero Tracking) aktiv ist, beträgt ± 2 % des CM-Wertes.
Werkseinstellung: CM = 99999.
Handbuch DAS 72.1
DAS 72.1 antwortet
E+00017 (Beispiel)
OK
LDU XX.X antwortet
I-00300
E+00017 (Beispiel)
OK
OK
DAS 72.1 antwortet
M+30000
E+00017 (Beispiel)
OK
OK
Bedeutung
Abfrage: TAC-Zähler CE17
Kalibriersequenz geöffnet
Bedeutung
Abfrage: CI = -300
Abfrage: TAC-Zähler CE17
Kalibriersequenz geöffnet
Einstellung: CI = 50000
Bedeutung
Abfrage: CM = 30000
Abfrage: TAC-Zähler CE17
Kalibriersequenz geöffnet
Einstellung: CM = 50000
Seite 33
