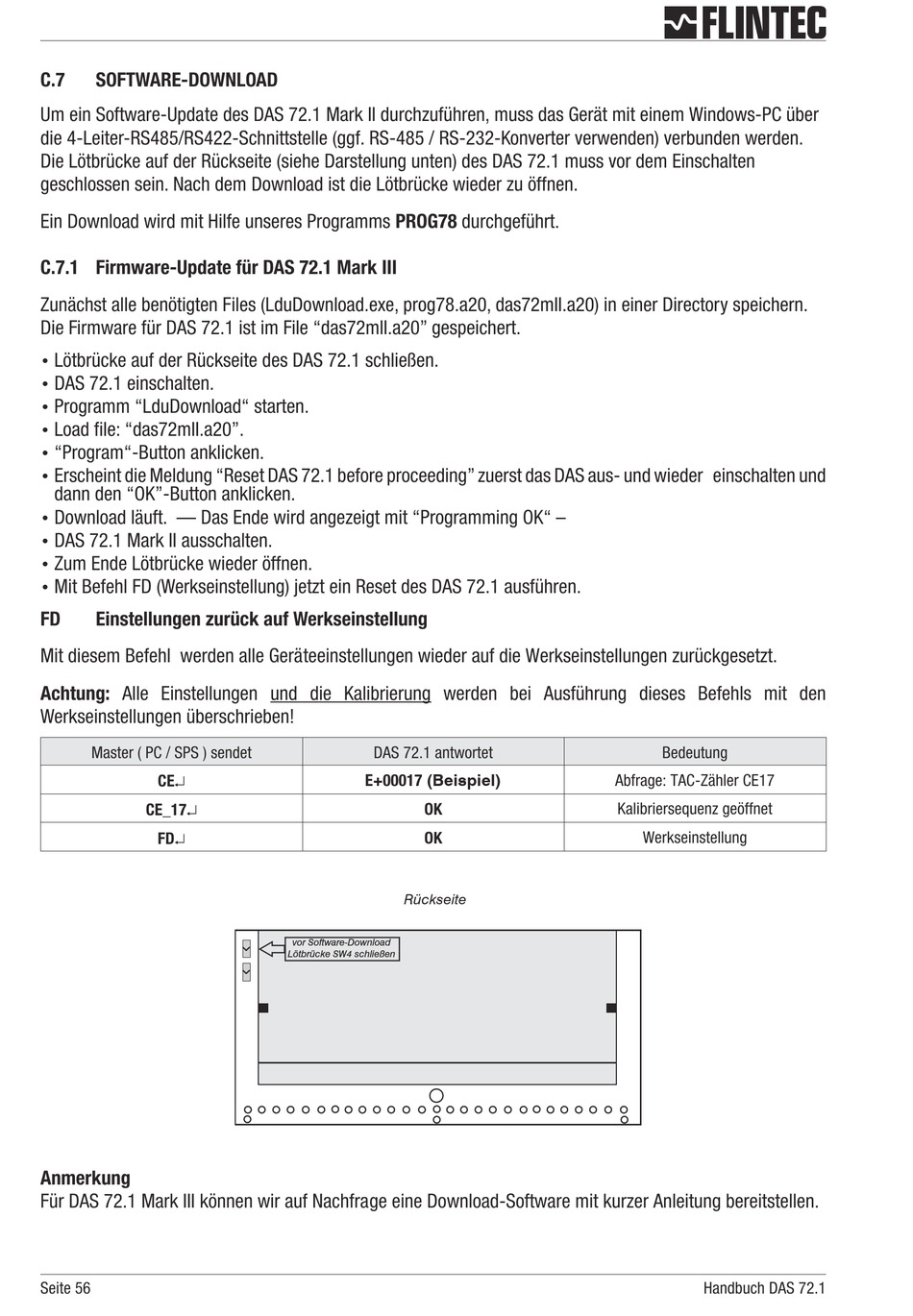

C.7
SOFTWARE-DOWNLOAD
Um ein Software-Update des DAS 72.1 Mark II durchzuführen, muss das Gerät mit einem Windows-PC über
die 4-Leiter-RS485/RS422-Schnittstelle (ggf. RS-485 / RS-232-Konverter verwenden) verbunden werden.
Die Lötbrücke auf der Rückseite (siehe Darstellung unten) des DAS 72.1 muss vor dem Einschalten
geschlossen sein. Nach dem Download ist die Lötbrücke wieder zu öffnen.
Ein Download wird mit Hilfe unseres Programms PROG78 durchgeführt.
C.7.1 Firmware-Update für DAS 72.1 Mark III
Zunächst alle benötigten Files (LduDownload.exe, prog78.a20, das72mII.a20) in einer Directory speichern.
Die Firmware für DAS 72.1 ist im File "das72mII.a20" gespeichert.
Lötbrücke auf der Rückseite des DAS 72.1 schließen.
•
DAS 72.1 einschalten.
•
Programm "LduDownload" starten.
•
Load file: "das72mII.a20".
•
"Program"-Button anklicken.
•
Erscheint die Meldung "Reset DAS 72.1 before proceeding" zuerst das DAS aus- und wieder einschalten und
•
dann den "OK"-Button anklicken.
Download läuft. — Das Ende wird angezeigt mit "Programming OK" –
•
DAS 72.1 Mark II ausschalten.
•
Zum Ende Lötbrücke wieder öffnen.
•
Mit Befehl FD (Werkseinstellung) jetzt ein Reset des DAS 72.1 ausführen.
•
FD
Einstellungen zurück auf Werkseinstellung
Mit diesem Befehl werden alle Geräteeinstellungen wieder auf die Werkseinstellungen zurückgesetzt.
Achtung: Alle Einstellungen und die Kalibrierung werden bei Ausführung dieses Befehls mit den
Werkseinstellungen überschrieben!
Master ( PC / SPS ) sendet
CE¿
CE_17¿
FD¿
Anmerkung
Für DAS 72.1 Mark III können wir auf Nachfrage eine Download-Software mit kurzer Anleitung bereitstellen.
Seite 56
DAS 72.1 antwortet
E+00017 (Beispiel)
OK
OK
Rückseite
vor Software-Download
Lötbrücke SW4 schließen
Bedeutung
Abfrage: TAC-Zähler CE17
Kalibriersequenz geöffnet
Werkseinstellung
