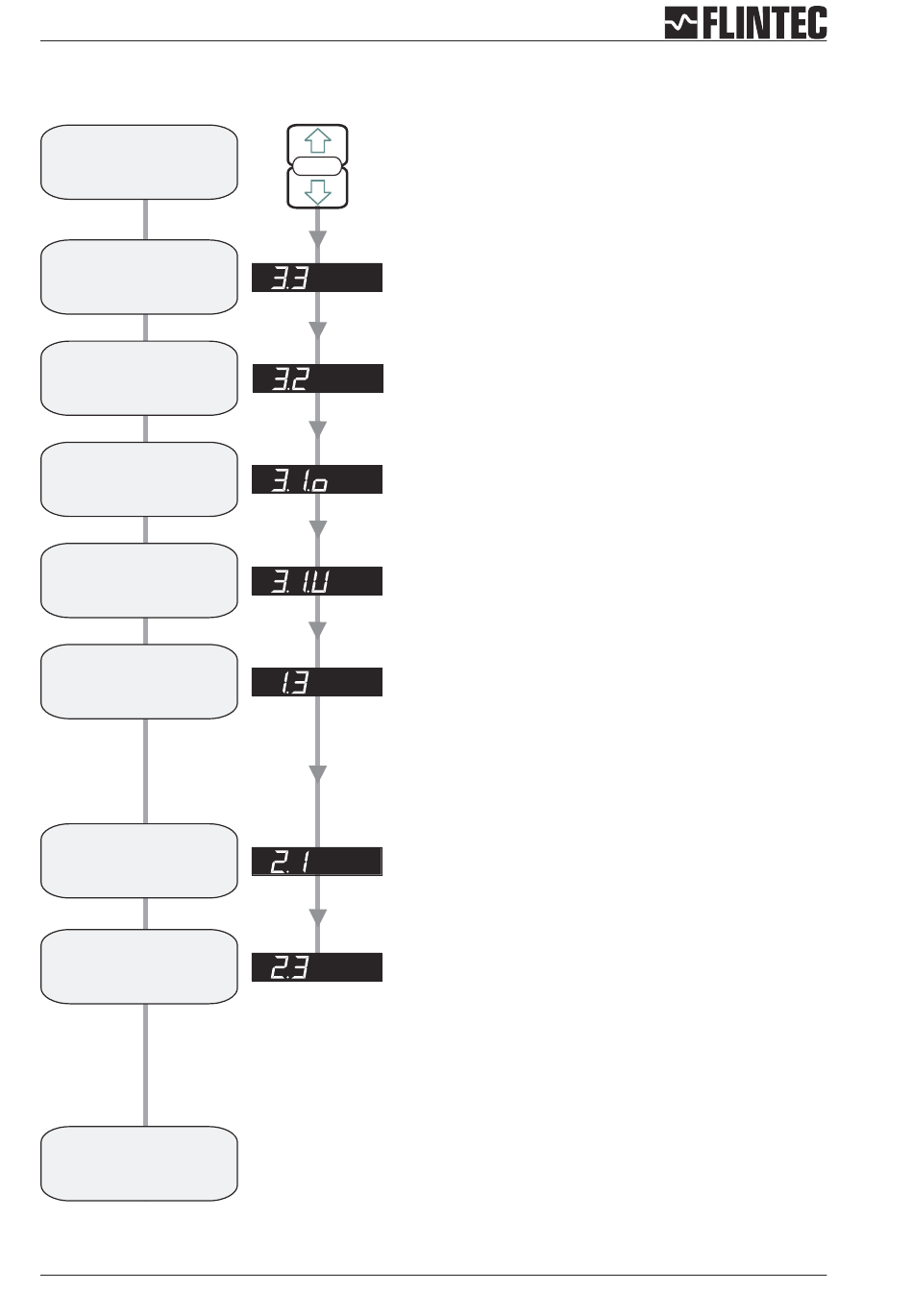

Kalibrierroutine-Beispiel 3
Einstell- und
Kalibrier-Menü
anwählen
Dezimalpunkt-
Position festlegen
Auflösung der
Digital-Anzeige
einstellen
Maximale Display-
Anzeige festlegen
(Überlastschutz)
Minimale Display-
Anzeige festlegen
Nullpunkt der Wäge-
zellen als mV/V Wert
eingeben
Gesamtnennlast der
Wägezellen
eingeben
Nennkennwert der
Wägezellen
eingeben
Kalibrierung
abgeschlossen
Seite 22
Durch Drücken der AUFWÄRTS- oder ABWÄRTS- Tasten länger als 3
Sekunden gelangt man in das Einstell- und Kalibriermenü.
SET UP
Um Kalibrierdaten zu ändern ist es zusätzlich erforderlich den
Mikroschalter einmal zu betätigen.
Dezimalpunkt-Position
Für eine Anzeige in kg mit einer Dezimalstelle wird der Dezimalpunkt an
vorletzter Stelle festgelegt.
3.3 = 0,0 Dezimalpunkt-Position vorletzte Stelle
Auflösung der Digital-Anzeige
Unsere Silowaage soll 0,5 kg Auflösung anzeigen. Deshalb wählen wir
hier die Einstellung = 5.
3.2 =5 = 0,5 kg Anzeigenauflösung
Maximaler Anzeigenwert des Messgerätes
Die 3000 kg-Waage soll ab 3100 kg eine Überlastung anzeigen, also
Einstellung = 3100 kg.
3.1.o = 3100,0 = Überlastanzeige bei 3100 kg
Minimaler Anzeigenwert des Messgerätes
Die 3000 kg-Waage soll unter -200 kg eine Unterlastung anzeigen, also
Einstellung = -200 kg.
3.1.u = -200,0 = Unterlastanzeige bei -200 kg
Nullpunkt kalibrieren mittels mV/V-Wert
Zuerst wird der Nullpunkt kalibriert. Auch bei bereits
eine Nullpunkt- Kalibrierung mit mV/V-Wert möglich, falls wie in
unserem Beispiel das Siloleergewicht bekannt ist (= 600 kg). Das
Nullpunkt-Signal am gewünschten Nullpunkt der Waage wird errechnet
und hier als mV/V Wert eingegeben(= 0,400).
Taste wird dies nun als Waagen-Nullpunkt abgespeichert.
1.3 = Nullpunkt der Waage bei 0,400 mV/V
Gesamtnennlast der Wägezellen als Kalibrierwert eingeben
Die Gesamtnennlast unserer Waage beträgt 3 x 1000 kg = 3000 kg.
Diesen Wert eingeben und abspeichern.
2.1 = 3000,0 Gesamtnennlast
Kalibrierung der Verstärkung mittels mV/V-Wert
In unserem Beispiel besitzen die angeschlossenen Wägezellen ein
Signal von 2,000 mV/V bei 3000 kg. Nachdem also im Menüpunkt 1.3 der
Nullpunkt in mV/V und in 2.1 die Nennlast 3000,0 kg eingegeben wurde,
wird in diesem Menüpunkt der Nennkennwert der Wägezellen von 2,000
mV/V eingetragen. Damit ist die Waage ohne die Verwendung von
Gewichten kalibriert.
2.3 = 2,000 als Nennkennwert in mV/V
befülltem Silo ist
Durch Drücken der Enter-
Handbuch DAS 72.1
