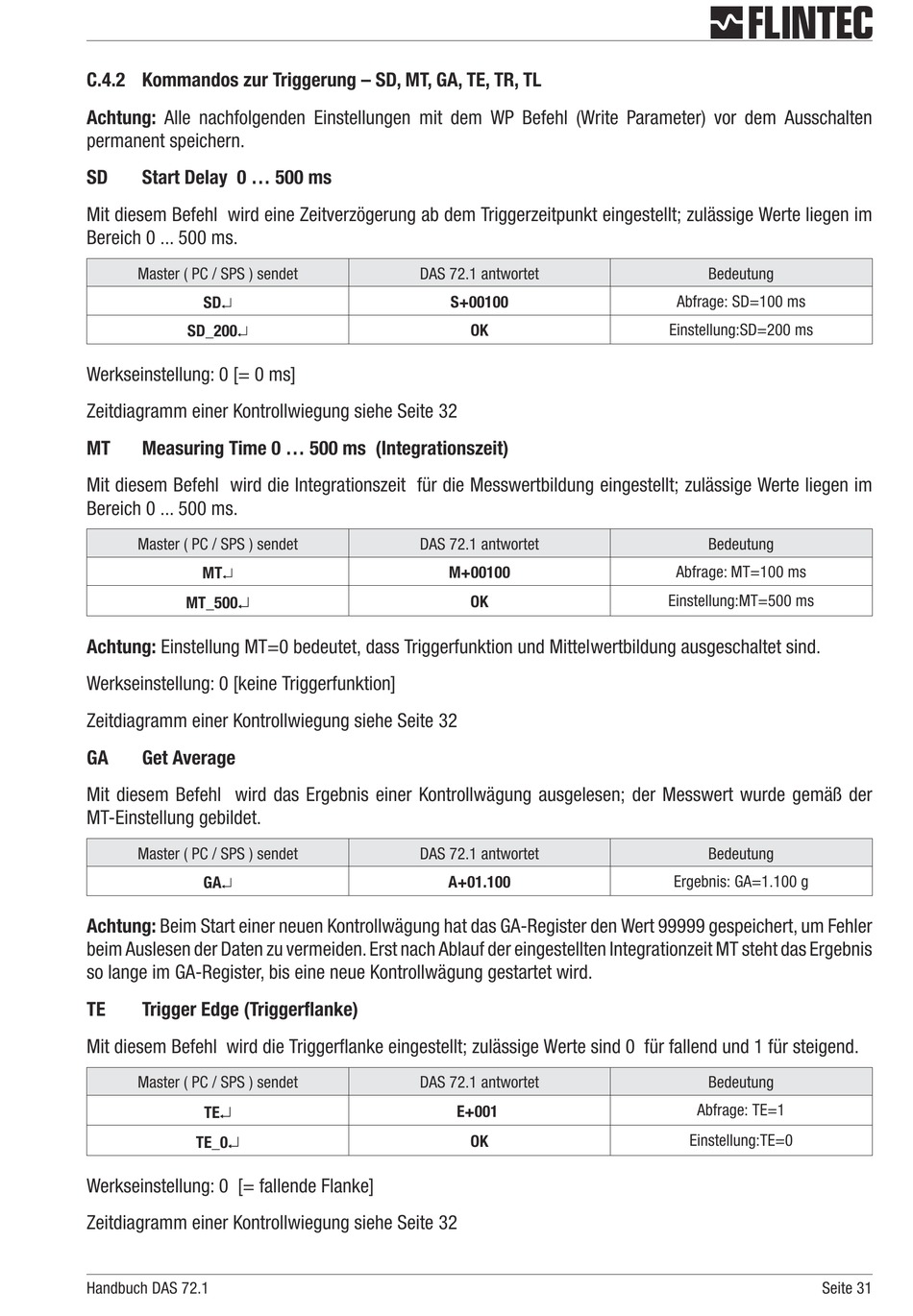

C.4.2 Kommandos zur Triggerung – SD, MT, GA, TE, TR, TL
Achtung: Alle nachfolgenden Einstellungen mit dem WP Befehl (Write Parameter) vor dem Ausschalten
permanent speichern.
SD
Start Delay 0 ... 500 ms
Mit diesem Befehl wird eine Zeitverzögerung ab dem Triggerzeitpunkt eingestellt; zulässige Werte liegen im
Bereich 0 ... 500 ms.
Master ( PC / SPS ) sendet
SD¿
SD_200¿
Werkseinstellung: 0 [= 0 ms]
Zeitdiagramm einer Kontrollwiegung siehe Seite 32
MT
Measuring Time 0 ... 500 ms (Integrationszeit)
Mit diesem Befehl wird die Integrationszeit für die Messwertbildung eingestellt; zulässige Werte liegen im
Bereich 0 ... 500 ms.
Master ( PC / SPS ) sendet
MT¿
¿
MT_500
Achtung: Einstellung MT=0 bedeutet, dass Triggerfunktion und Mittelwertbildung ausgeschaltet sind.
Werkseinstellung: 0 [keine Triggerfunktion]
Zeitdiagramm einer Kontrollwiegung siehe Seite 32
GA
Get Average
Mit diesem Befehl wird das Ergebnis einer Kontrollwägung ausgelesen; der Messwert wurde gemäß der
MT-Einstellung gebildet.
Master ( PC / SPS ) sendet
GA¿
Achtung: Beim Start einer neuen Kontrollwägung hat das GA-Register den Wert 99999 gespeichert, um Fehler
beim Auslesen der Daten zu vermeiden. Erst nach Ablauf der eingestellten Integrationzeit MT steht das Ergebnis
so lange im GA-Register, bis eine neue Kontrollwägung gestartet wird.
TE
Trigger Edge (Triggerflanke)
Mit diesem Befehl wird die Triggerflanke eingestellt; zulässige Werte sind 0 für fallend und 1 für steigend.
Master ( PC / SPS ) sendet
¿
TE
¿
TE_0
Werkseinstellung: 0 [= fallende Flanke]
Zeitdiagramm einer Kontrollwiegung siehe Seite 32
Handbuch DAS 72.1
DAS 72.1 antwortet
S+00100
OK
DAS 72.1 antwortet
M+00100
OK
DAS 72.1 antwortet
A+01.100
DAS 72.1 antwortet
E+001
OK
Bedeutung
Abfrage: SD=100 ms
Einstellung:SD=200 ms
Bedeutung
Abfrage: MT=100 ms
Einstellung:MT=500 ms
Bedeutung
Ergebnis: GA=1.100 g
Bedeutung
Abfrage: TE=1
Einstellung:TE=0
Seite 31
