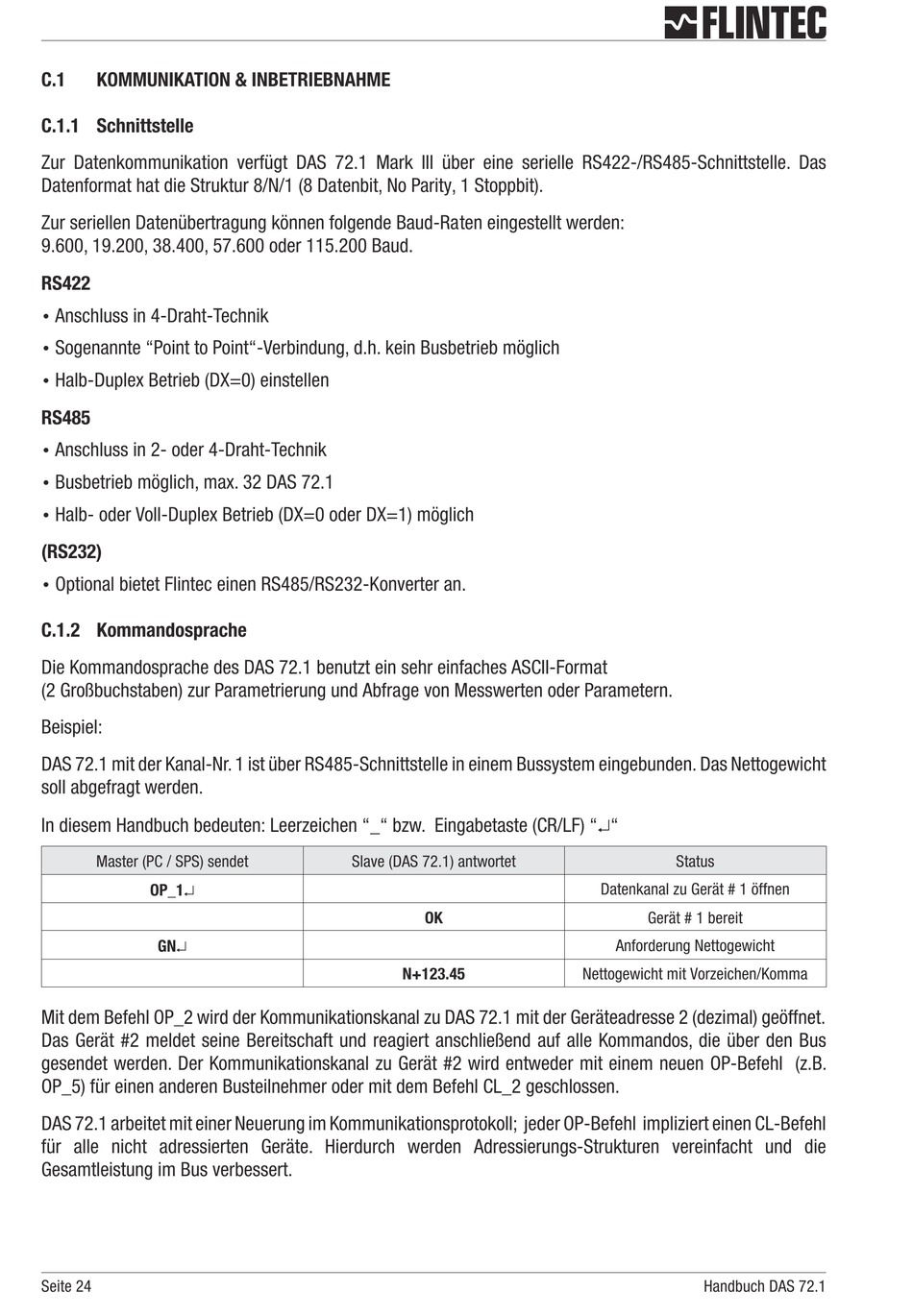

KOMMUNIKATION & INBETRIEBNAHME
C.1.1 Schnittstelle
Zur Datenkommunikation verfügt DAS 72.1 Mark III über eine serielle RS422-/RS485-Schnittstelle. Das
Datenformat hat die Struktur 8/N/1 (8 Datenbit, No Parity, 1 Stoppbit).
Zur seriellen Datenübertragung können folgende Baud-Raten eingestellt werden:
9.600, 19.200, 38.400, 57.600 oder 115.200 Baud.
RS422
Anschluss in 4-Draht-Technik
•
Sogenannte "Point to Point"-Verbindung, d.h. kein Busbetrieb möglich
•
Halb-Duplex Betrieb (DX=0) einstellen
•
RS485
Anschluss in 2- oder 4-Draht-Technik
•
Busbetrieb möglich, max. 32 DAS 72.1
•
Halb- oder Voll-Duplex Betrieb (DX=0 oder DX=1) möglich
•
(RS232)
Optional bietet Flintec einen RS485/RS232-Konverter an.
•
C.1.2 Kommandosprache
Die Kommandosprache des DAS 72.1 benutzt ein sehr einfaches ASCII-Format
(2 Großbuchstaben) zur Parametrierung und Abfrage von Messwerten oder Parametern.
Beispiel:
DAS 72.1 mit der Kanal-Nr. 1 ist über RS485-Schnittstelle in einem Bussystem eingebunden. Das Nettogewicht
soll abgefragt werden.
In diesem Handbuch bedeuten: Leerzeichen "_" bzw. Eingabetaste (CR/LF) "¿"
Master (PC / SPS) sendet
OP_1¿
GN¿
Mit dem Befehl OP_2 wird der Kommunikationskanal zu DAS 72.1 mit der Geräteadresse 2 (dezimal) geöffnet.
Das Gerät #2 meldet seine Bereitschaft und reagiert anschließend auf alle Kommandos, die über den Bus
gesendet werden. Der Kommunikationskanal zu Gerät #2 wird entweder mit einem neuen OP-Befehl (z.B.
OP_5) für einen anderen Busteilnehmer oder mit dem Befehl CL_2 geschlossen.
DAS 72.1 arbeitet mit einer Neuerung im Kommunikationsprotokoll; jeder OP-Befehl impliziert einen CL-Befehl
für alle nicht adressierten Geräte. Hierdurch werden Adressierungs-Strukturen vereinfacht und die
Gesamtleistung im Bus verbessert.
Seite 24
Slave (DAS 72.1) antwortet
OK
N+123.45
Status
Datenkanal zu Gerät # 1 öffnen
Gerät # 1 bereit
Anforderung Nettogewicht
Nettogewicht mit Vorzeichen/Komma
Handbuch DAS 72.1
