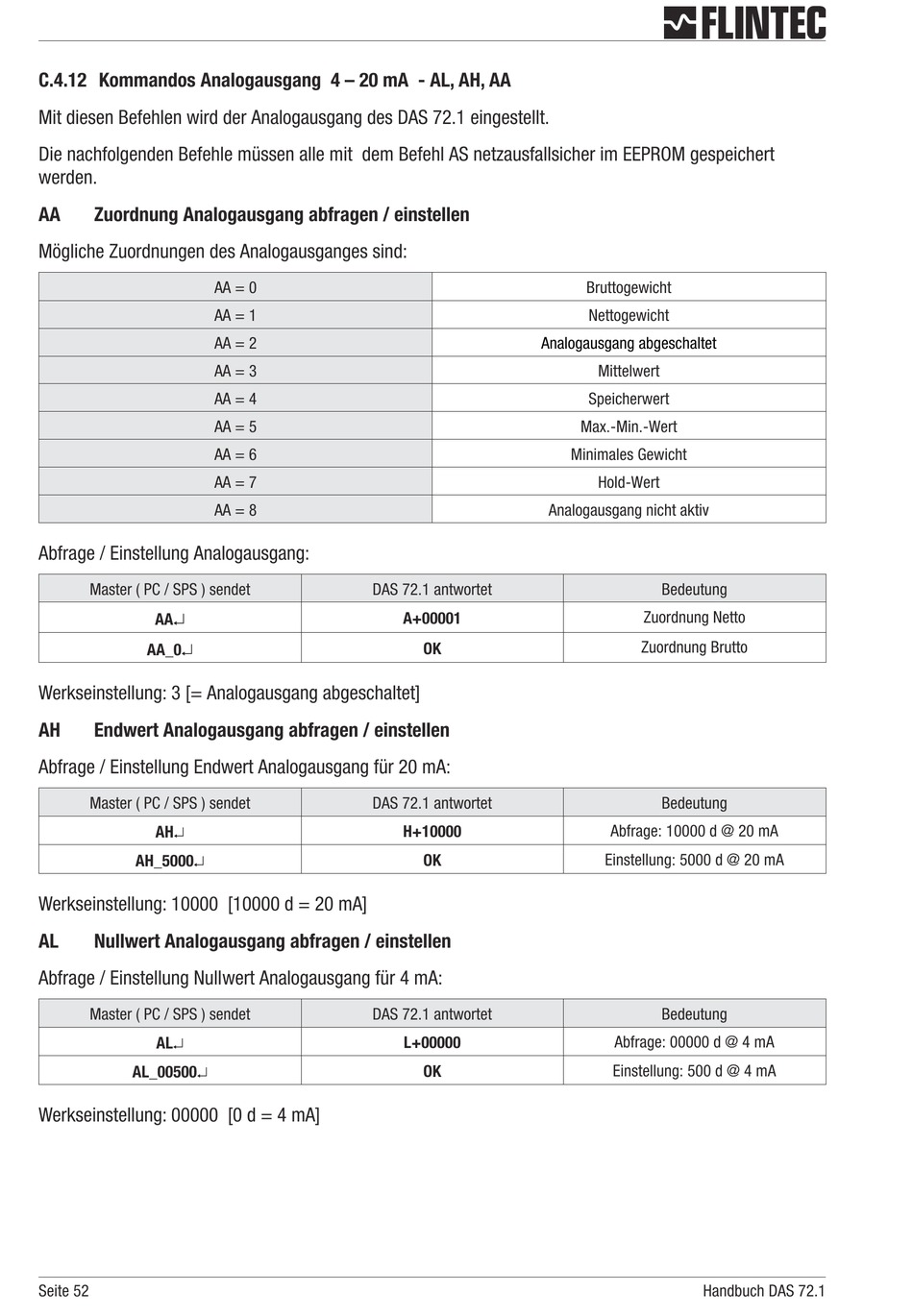

C.4.12 Kommandos Analogausgang 4 – 20 mA - AL, AH, AA
Mit diesen Befehlen wird der Analogausgang des DAS 72.1 eingestellt.
Die nachfolgenden Befehle müssen alle mit dem Befehl AS netzausfallsicher im EEPROM gespeichert
werden.
AA
Zuordnung Analogausgang abfragen / einstellen
Mögliche Zuordnungen des Analogausganges sind:
Abfrage / Einstellung Analogausgang:
Master ( PC / SPS ) sendet
¿
AA
¿
AA_0
Werkseinstellung: 3 [= Analogausgang abgeschaltet]
AH
Endwert Analogausgang abfragen / einstellen
Abfrage / Einstellung Endwert Analogausgang für 20 mA:
Master ( PC / SPS ) sendet
AH¿
AH_5000¿
Werkseinstellung: 10000 [10000 d = 20 mA]
AL
Nullwert Analogausgang abfragen / einstellen
Abfrage / Einstellung Nullwert Analogausgang für 4 mA:
Master ( PC / SPS ) sendet
AL¿
AL_00500¿
Werkseinstellung: 00000 [0 d = 4 mA]
Seite 52
AA = 0
AA = 1
AA = 2
AA = 3
AA = 4
AA = 5
AA = 6
AA = 7
AA = 8
DAS 72.1 antwortet
DAS 72.1 antwortet
DAS 72.1 antwortet
Analogausgang abgeschaltet
Minimales Gewicht
Analogausgang nicht aktiv
A+00001
OK
H+10000
OK
L+00000
OK
Bruttogewicht
Nettogewicht
Mittelwert
Speicherwert
Max.-Min.-Wert
Hold-Wert
Bedeutung
Zuordnung Netto
Zuordnung Brutto
Bedeutung
Abfrage: 10000 d @ 20 mA
Einstellung: 5000 d @ 20 mA
Bedeutung
Abfrage: 00000 d @ 4 mA
Einstellung: 500 d @ 4 mA
Handbuch DAS 72.1
