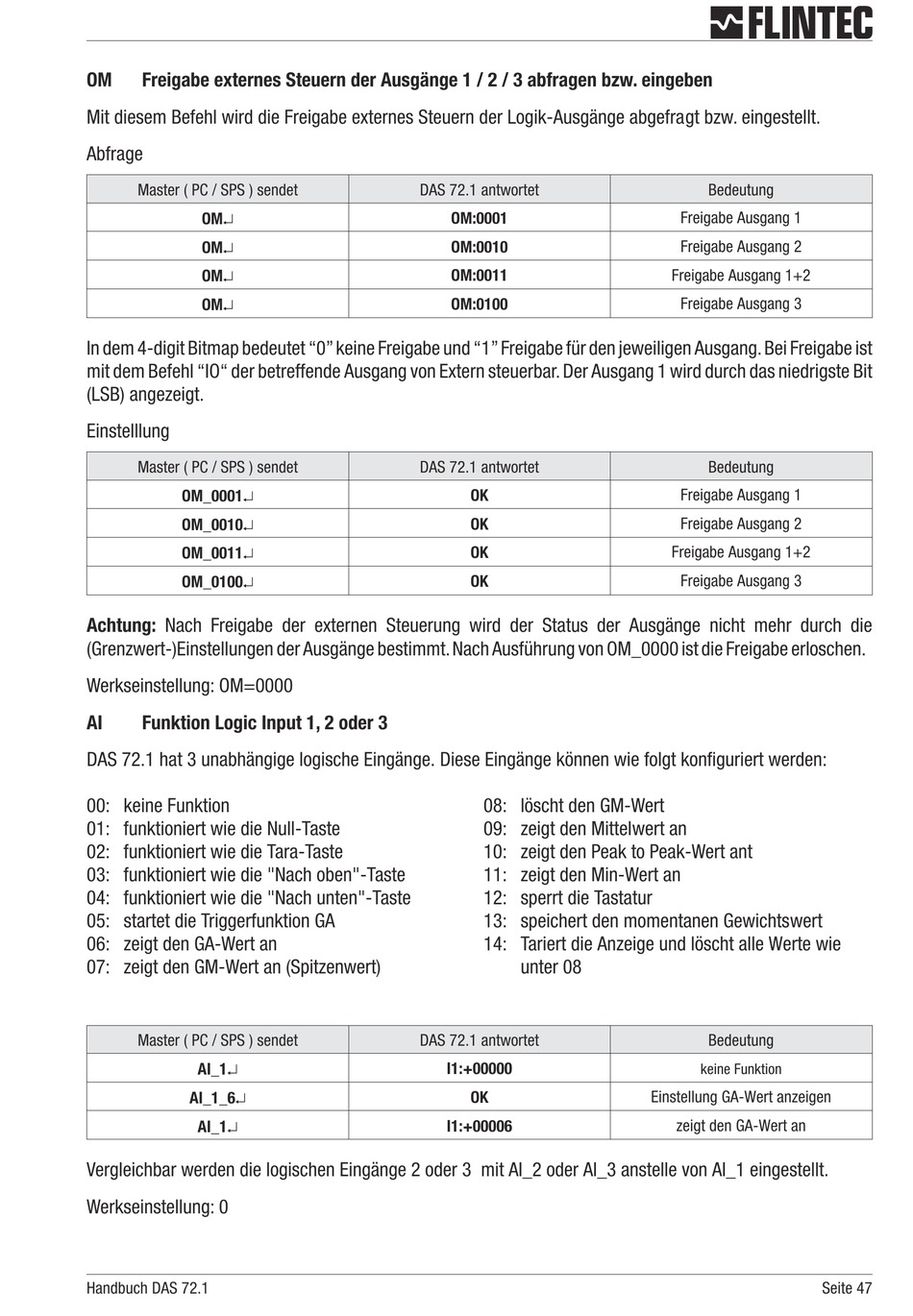

OM
Freigabe externes Steuern der Ausgänge 1 / 2 / 3 abfragen bzw. eingeben
Mit diesem Befehl wird die Freigabe externes Steuern der Logik-Ausgänge abgefragt bzw. eingestellt.
Abfrage
Master ( PC / SPS ) sendet
OM¿
OM¿
OM¿
OM¿
In dem 4-digit Bitmap bedeutet "0" keine Freigabe und "1" Freigabe für den jeweiligen Ausgang. Bei Freigabe ist
mit dem Befehl "IO" der betreffende Ausgang von Extern steuerbar. Der Ausgang 1 wird durch das niedrigste Bit
(LSB) angezeigt.
Einstelllung
Master ( PC / SPS ) sendet
OM_0001¿
OM_0010¿
OM_0011¿
OM_0100¿
Achtung: Nach Freigabe der externen Steuerung wird der Status der Ausgänge nicht mehr durch die
(Grenzwert-)Einstellungen der Ausgänge bestimmt. Nach Ausführung von OM_0000 ist die Freigabe erloschen.
Werkseinstellung: OM=0000
AI
Funktion Logic Input 1, 2 oder 3
DAS 72.1 hat 3 unabhängige logische Eingänge. Diese Eingänge können wie folgt konfiguriert werden:
00: keine Funktion
01: funktioniert wie die Null-Taste
02: funktioniert wie die Tara-Taste
03: funktioniert wie die "Nach oben"-Taste
04: funktioniert wie die "Nach unten"-Taste
05: startet die Triggerfunktion GA
06: zeigt den GA-Wert an
07: zeigt den GM-Wert an (Spitzenwert)
Master ( PC / SPS ) sendet
AI_1¿
AI_1_6¿
AI_1¿
Vergleichbar werden die logischen Eingänge 2 oder 3 mit AI_2 oder AI_3 anstelle von AI_1 eingestellt.
Werkseinstellung: 0
Handbuch DAS 72.1
DAS 72.1 antwortet
OM:0001
OM:0010
OM:0011
OM:0100
DAS 72.1 antwortet
OK
OK
OK
OK
08: löscht den GM-Wert
09: zeigt den Mittelwert an
10: zeigt den Peak to Peak-Wert ant
11: zeigt den Min-Wert an
12: sperrt die Tastatur
13: speichert den momentanen Gewichtswert
14: Tariert die Anzeige und löscht alle Werte wie
unter 08
DAS 72.1 antwortet
I1:+00000
OK
I1:+00006
Bedeutung
Freigabe Ausgang 1
Freigabe Ausgang 2
Freigabe Ausgang 1+2
Freigabe Ausgang 3
Bedeutung
Freigabe Ausgang 1
Freigabe Ausgang 2
Freigabe Ausgang 1+2
Freigabe Ausgang 3
Bedeutung
keine Funktion
Einstellung GA-Wert anzeigen
zeigt den GA-Wert an
Seite 47
