AJUSTE DEL RESPALDO NEUMÁTICO
Herramientas necesarias:
Llave Allen 3/32"
Procedimiento:
1. Para facilitar el acceso, mueva el respaldo a 75 grados.

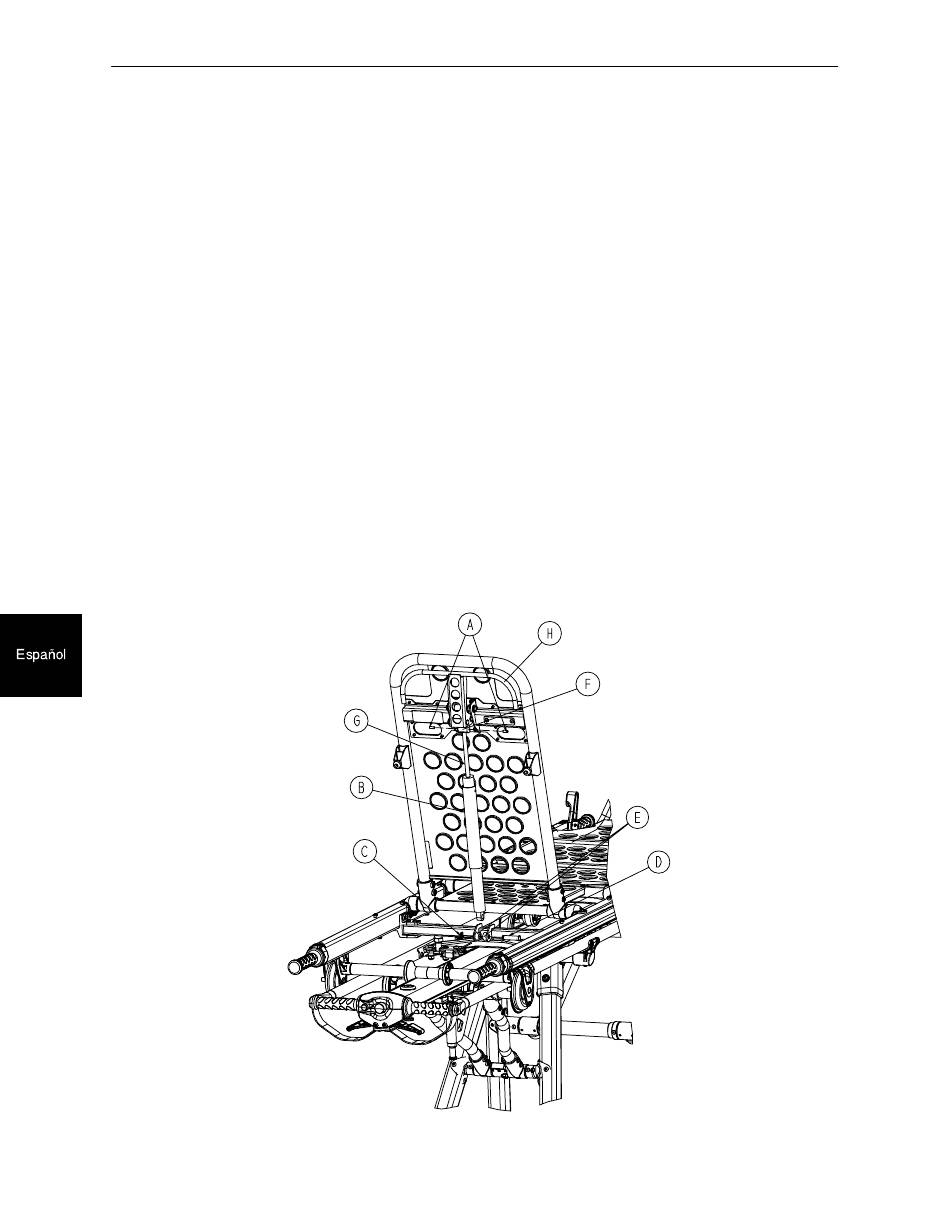

2. Con una llave Allen de 3/32", retire los dos tornillos obturadores (artículo A) que hay en la parte superior
del cilindro neumático.
3. Deje que la cubierta del cilindro (artículo B) caiga sobre el cilindro.
4. Con unas pinzas de punta cónica, retire el anillo de cierre (artículo C), el pasador (artículo D) y los espa-
ciadores (artículo F) en la parte inferior del cilindro.
5. Gire el eje del cilindro neumático (artículo G) en la dirección de las agujas del reloj, o al contrario, hasta
que desaparezca el huelgo entre el cilindro y la manilla roja de desenganche (artículo H).
6. Siga los pasos 2–5 al revés para volver a sujetar el cilindro al respaldo.
7. Compruebe que el respaldo se mueva desde la posición plana hasta, al menos, 75 grados. Si no es así,
repita el procedimiento girando el eje del cilindro aproximadamente ½ vuelta en la dirección de las agujas
del reloj. Si el respaldo se mueve sin control hacia arriba o hacia abajo, repita el procedimiento girando
el eje del cilindro aproximadamente ½ vuelta en dirección contraria a la de las agujas del reloj. Cuando
el respaldo esté correctamente ajustado, vuelva a montar el cilindro, utilizando Loctite para cubrir los dos
tornillos obturadores (artículo A).
Mantenimiento preventivo
Loctite
6−44
Pinzas de punta cónica
