Mosi-Ausgabe Bei Fallender Flanke Von Sclk - JÄGER ADwin-Pro II Systembeschreibung

Pro II: SPI-Schnittstelle
P2_SPI_Config
436
Beispiel
#Include ADwinPro_All.inc
#Define module 1
Init:
P2_SPI_Mode(module, 4)
Rem Master 1 konfigurieren:
Rem CPOL = 0, CPHA = 1; Nachrichtenlänge 8 Bit
Rem MSB zuerst; Slave-Select aktiv bei High
P2_SPI_Config(module, 1, 1, 8, 0, 0)
Rem Taktfrequenz 1 MHz etc. einstellen
P2_SPI_Master_Config(module, 1, 250, 75, 1, 0)

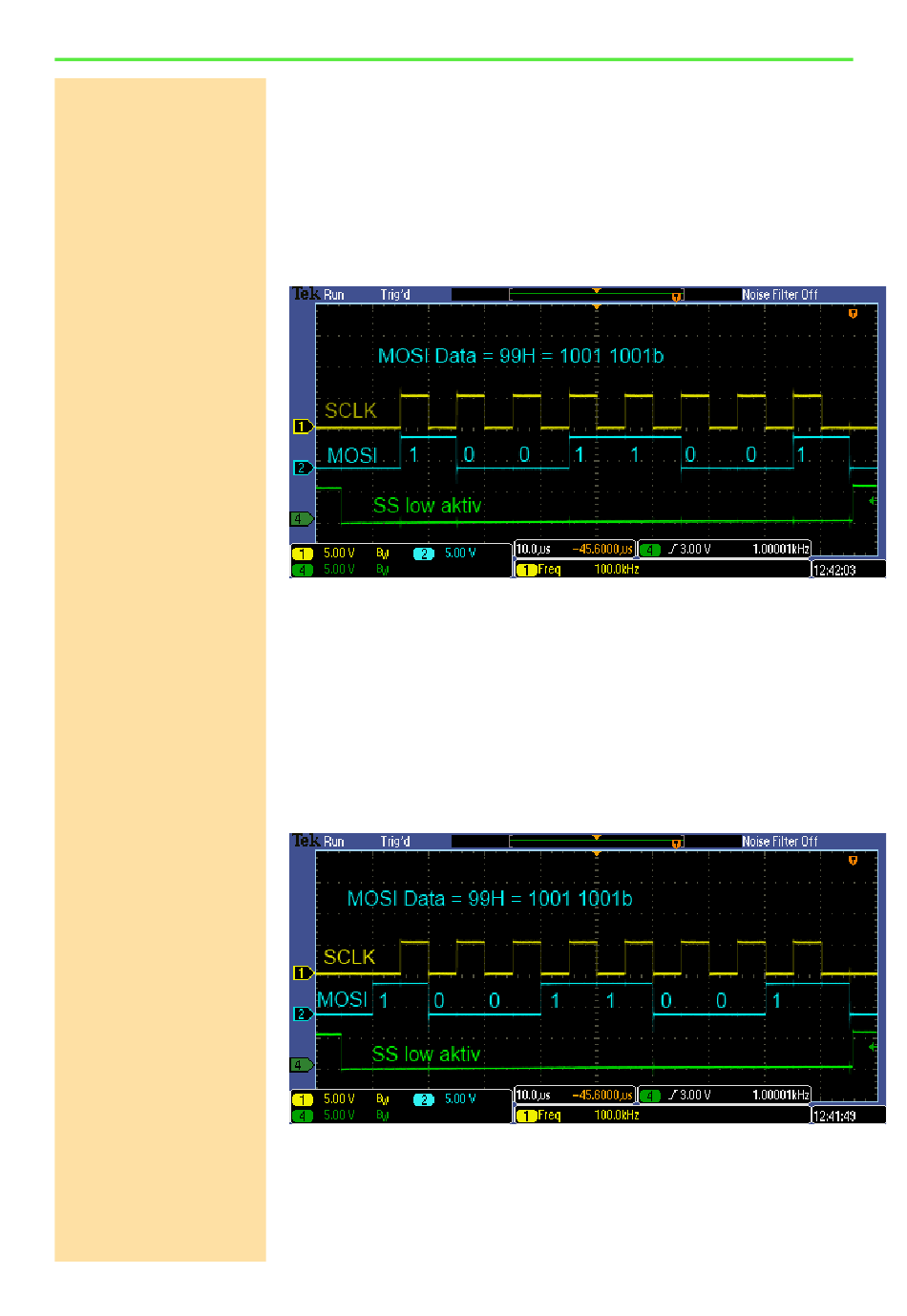

MOSI-Ausgabe bei steigender Flanke von SCLK mit 8 Bit-Wert 99h
#Include ADwinPro_All.inc
#Define module 1
Init:
P2_SPI_Mode(module, 4)
Rem Master 1 konfigurieren:
Rem CPOL = 1, CPHA = 0; Nachrichtenlänge 8 Bit
Rem MSB zuerst; Slave-Select aktiv bei High
P2_SPI_Config(module, 1, 2, 8, 0, 0)
Rem Taktfrequenz 1 MHz etc. einstellen
P2_SPI_Master_Config(module, 1, 250, 75, 1, 0)

MOSI-Ausgabe bei fallender Flanke von SCLK
