Montage
"
"
10
3.2.5 Vibrationen
Bei sehr starken Vibrationen ist die Rohrleitung abzustützen und zu fixieren.
Angaben übe die zulässige Stoß- und Schwingungsfestigkeit finden Sie auf Seite 33.

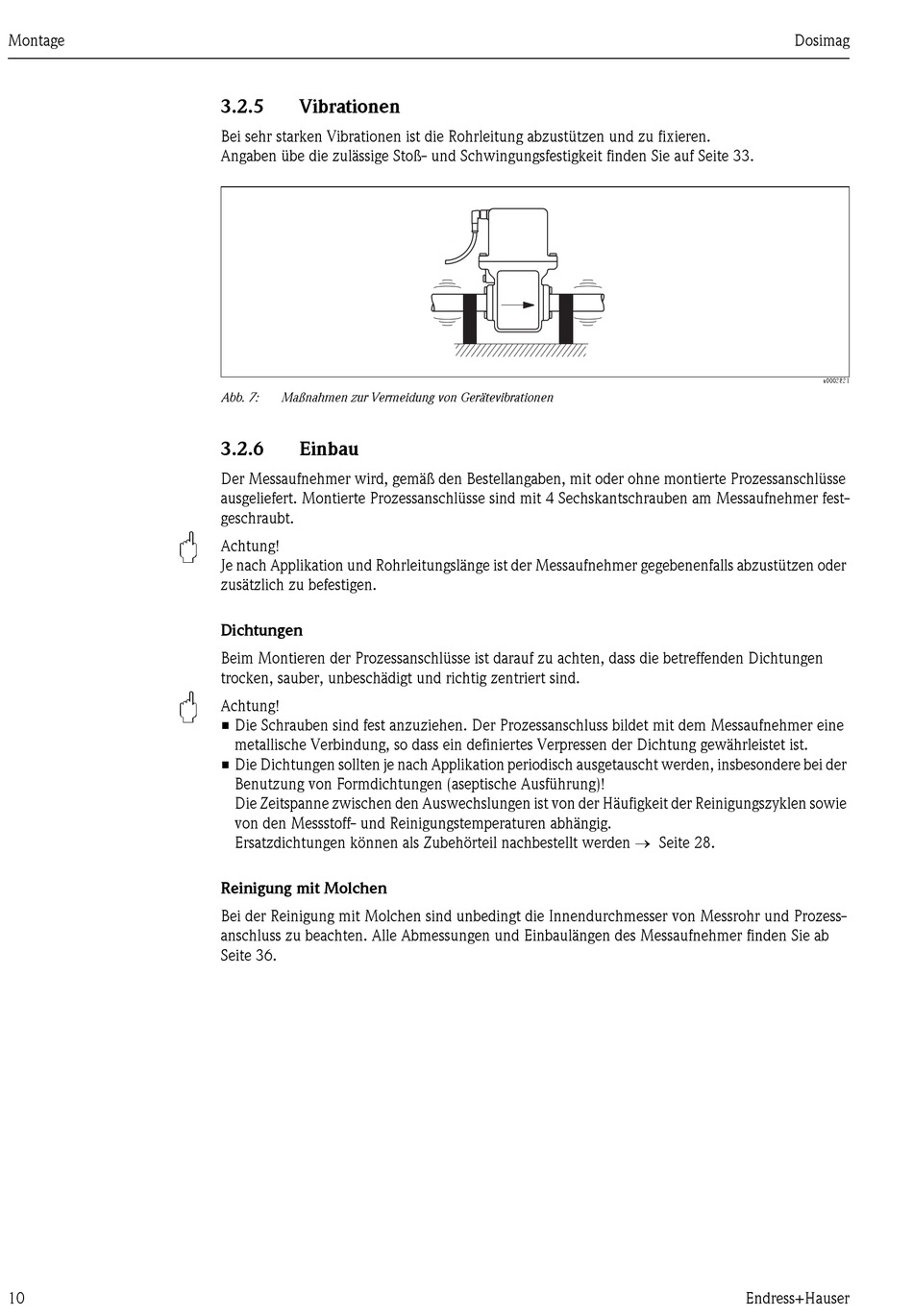

Abb. 7: Maßnahmen zur Vermeidung von Gerätevibrationen
3.2.6

Einbau

Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessanschlüsse
ausgeliefert. Montierte Prozessanschlüsse sind mit 4 Sechskantschrauben am Messaufnehmer fest-
geschraubt.
Achtung!
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder
zusätzlich zu befestigen.
Dichtungen
Beim Montieren der Prozessanschlüsse ist darauf zu achten, dass die betreffenden Dichtungen
trocken, sauber, unbeschädigt und richtig zentriert sind.
Achtung!
• Die Schrauben sind fest anzuziehen. Der Prozessanschluss bildet mit dem Messaufnehmer eine
metallische Verbindung, so dass ein definiertes Verpressen der Dichtung gewährleistet ist.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbesondere bei der
Benutzung von Formdichtungen (aseptische Ausführung)!
Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der Reinigungszyklen sowie
von den Messstoff- und Reinigungstemperaturen abhängig.
Ersatzdichtungen können als Zubehörteil nachbestellt werden → Seite 28.

Reinigung mit Molchen

Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozess-
anschluss zu beachten. Alle Abmessungen und Einbaulängen des Messaufnehmer finden Sie ab
Seite 36.
Dosimag
a0003831
Endress+Hauser
