5 Bedienung
66
5.3.4

Azyklischer Datentausch

Die azyklische Datenübertragung dient der Übertragung von Parametern während der
Inbetriebnahme, der Wartung oder zur Anzeige weiterer Messgrößen, die nicht im
zyklischen Nutzdatenverkehr enthalten sind.
Generell wird zwischen Klasse 1 und Klasse 2 Master-Verbindungen unterschieden.
Je nach Implementation des Feldgerätes können mehrere Klasse 2-Verbindungen
gleichzeitig eingerichtet werden.
x Theoretisch können maximal 49 Klasse 2 Verbindungen zum gleichen Feldgerät auf-
gebaut werden.
x Beim Prosonic Flow 93 sind zwei Klasse 2 Master zugelassen. Dies bedeutet, es kön-
nen zwei Klasse 2 Master zur gleichen Zeit auf den Prosonic Flow 93 zugreifen. Aller-
dings muss darauf geachtet werden, dass nicht auf die gleichen Daten schreibend
zugegriffen wird, da sonst die Datenkonsistenz nicht mehr gewährleistet ist.
x Beim Lesen von Parametern durch einen Klasse 2 Master wird unter der Angabe der
Feldgeräteadresse, Slot/Index und der erwarteten Datensatzlänge ein Anforderung-
stelegramm vom Klasse 2 Master zum Feldgerät geschickt. Das Feldgerät antwortet
mit dem angefordertem Datensatz, falls der Datensatz existiert und die richtige Länge
(Byte) besitzt.
x Beim Schreiben von Parametern durch einen Klasse 2 Master werden neben der
Adresse des Feldgerätes, Slot und Index, Längenangaben (Byte) und den Datensatz
übertragen. Das Feldgerät quittiert diesen Schreibauftrag nach Beendigung.
Mit einem Klasse 2 Master können auf die Blöcke zugegriffen werden, welche in der
Abbildung dargestellt sind.
Die Parameter welche in dem Endress+Hauser Bedienprogramm (Commuwin II) bedi-
ent werden können sind auf Seite 68 ff. in Form einer Matrix dargestellt.
PROFIBUS-PA
Automatisierungs-
system

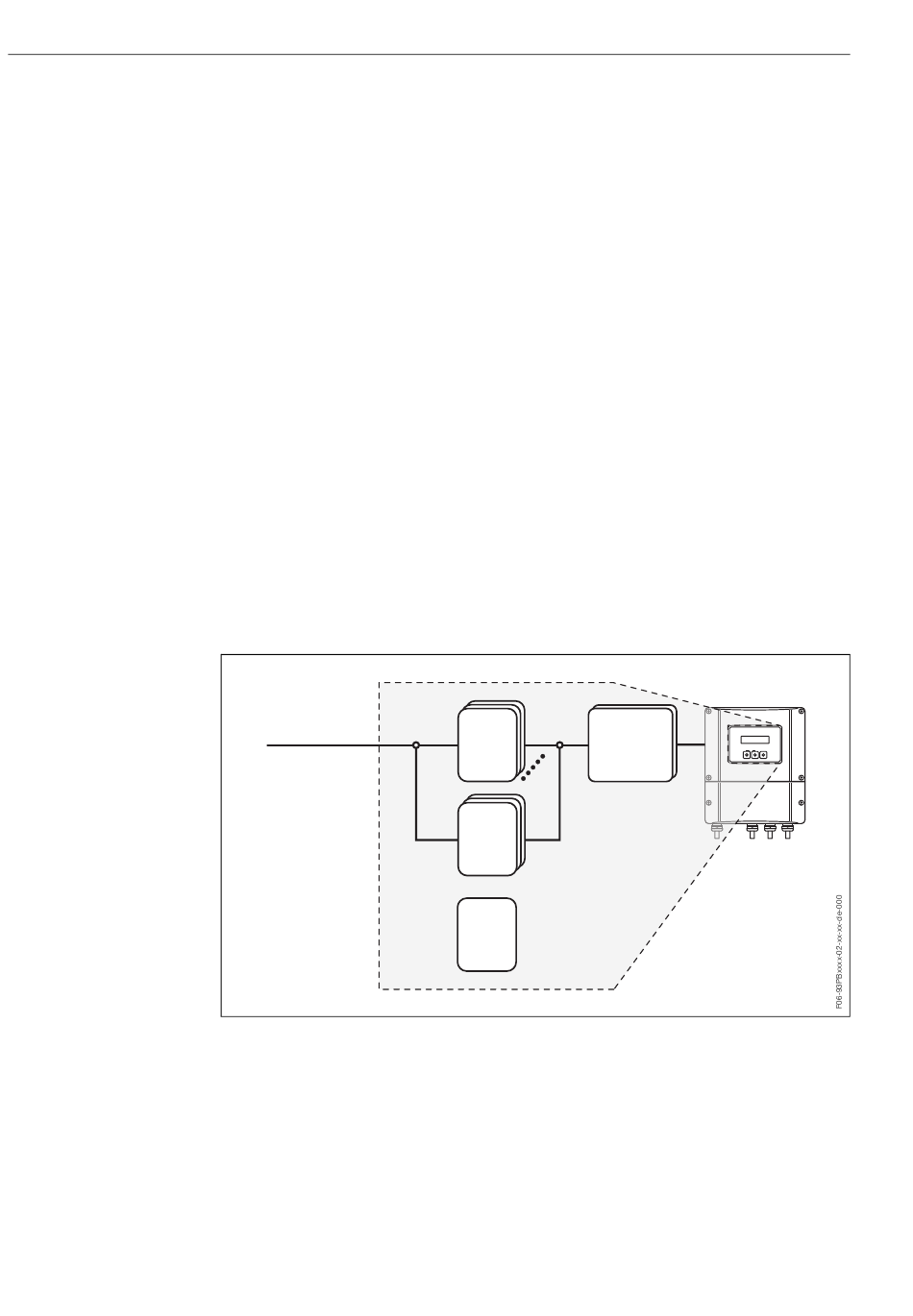

Abb. 61: Funktionsblock-Modell für Prosonic Flow 93 PROFIBUS-DP/-PA
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
AI
Funktions- TB
Block 1...8
Übertragungs-
Block 1...2
TOT
Summen-
zähler-
Block 1...3
PB
Physical-
Block
Esc Esc Esc
- - + +
E E
