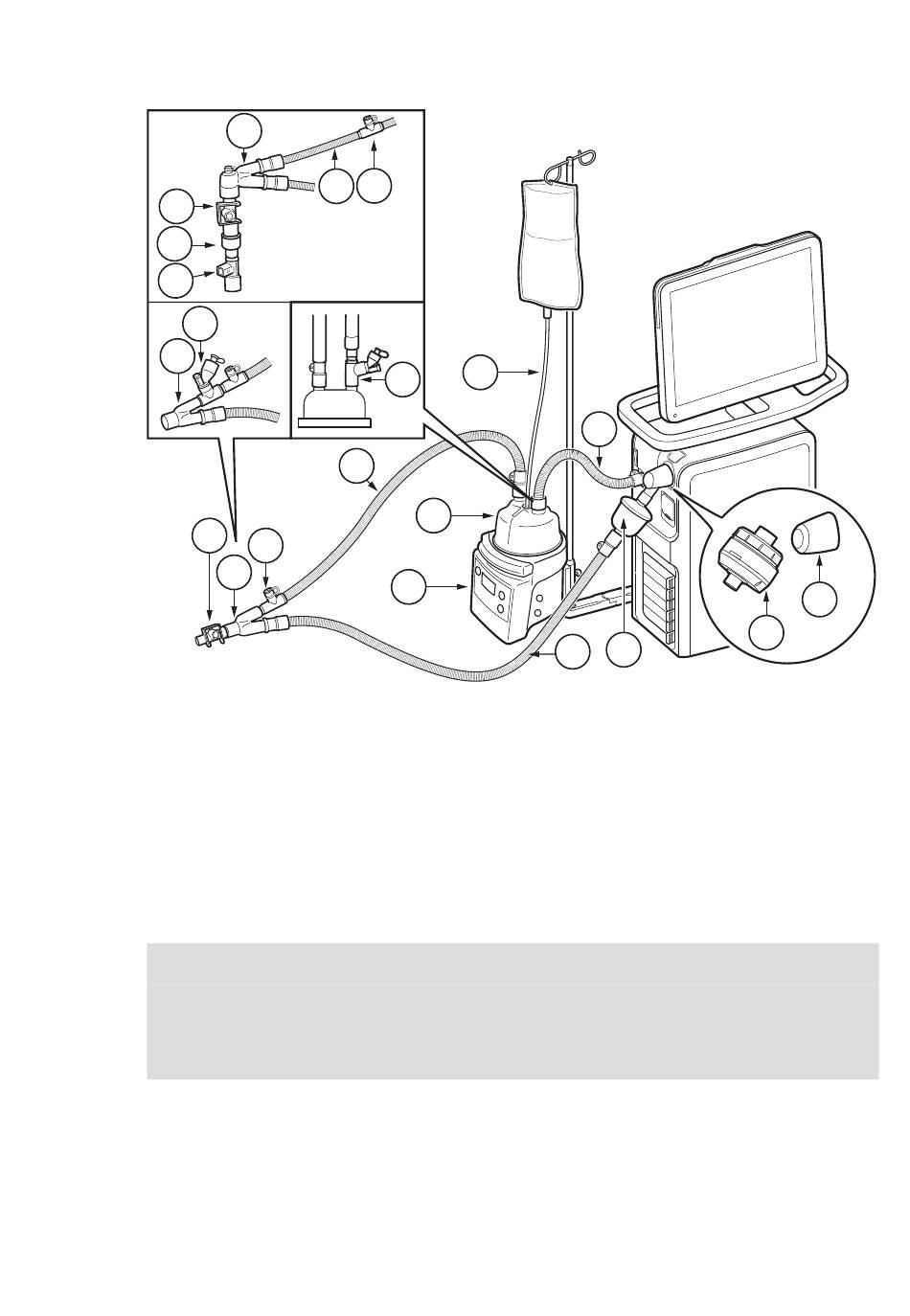

Patientensystem, zweifach beheizbar
7
11
8
9
6
7
1 Patienten-Inspirationsschlauch
2 Automatische Wasserbefüllung
3 Atemluft-Befeuchtungskammer
4 Aktiver Atemluftbefeuchter
5 Manschette mit Temperatur-Messung
6 Y-Stück
7 CO
8 Y-Sensor
9 Aerogen Solo
WARNUNG!
Den Vernebler nicht ohne einen Filter, z. B. Servo Duo Guard, verwenden, der
an den Exspirationseinlass des Beatmungssystems angeschlossen wird. Bitte
die Bedienungsanleitung zum Servo Duo Guard zu Rate ziehen.
Anmerkungen:
• Bei Verwendung der Exspirationsfilterheizung muss eine Thermoshell
verwendet werden.
• Sicherstellen, dass das Y-Stück so abgewinkelt ist, dass Kondenswasser
vom Patienten zum exspiratorischen Patientenschlauch abfließt.
Servo-u Beatmungssystem v4.4 Benutzerhandbuch
10
12 5
17
1
5
6
-Atemwegsadapter
2
2
3
4
13
10 Abgewinkeltes Y-Stück
11 CO
12 Verlängerungsschlauch zur
Verwendung mit Inkubator
13 Patienten-Exspirationsschlauch
14 Filter Servo Duo Guard
15 Servo Duo Guard exspiratorische
Heizung
16 Thermoshell-Exspirationskassette
17 Aerogen Solo, alternative Platzierung
