Bedienteil
2

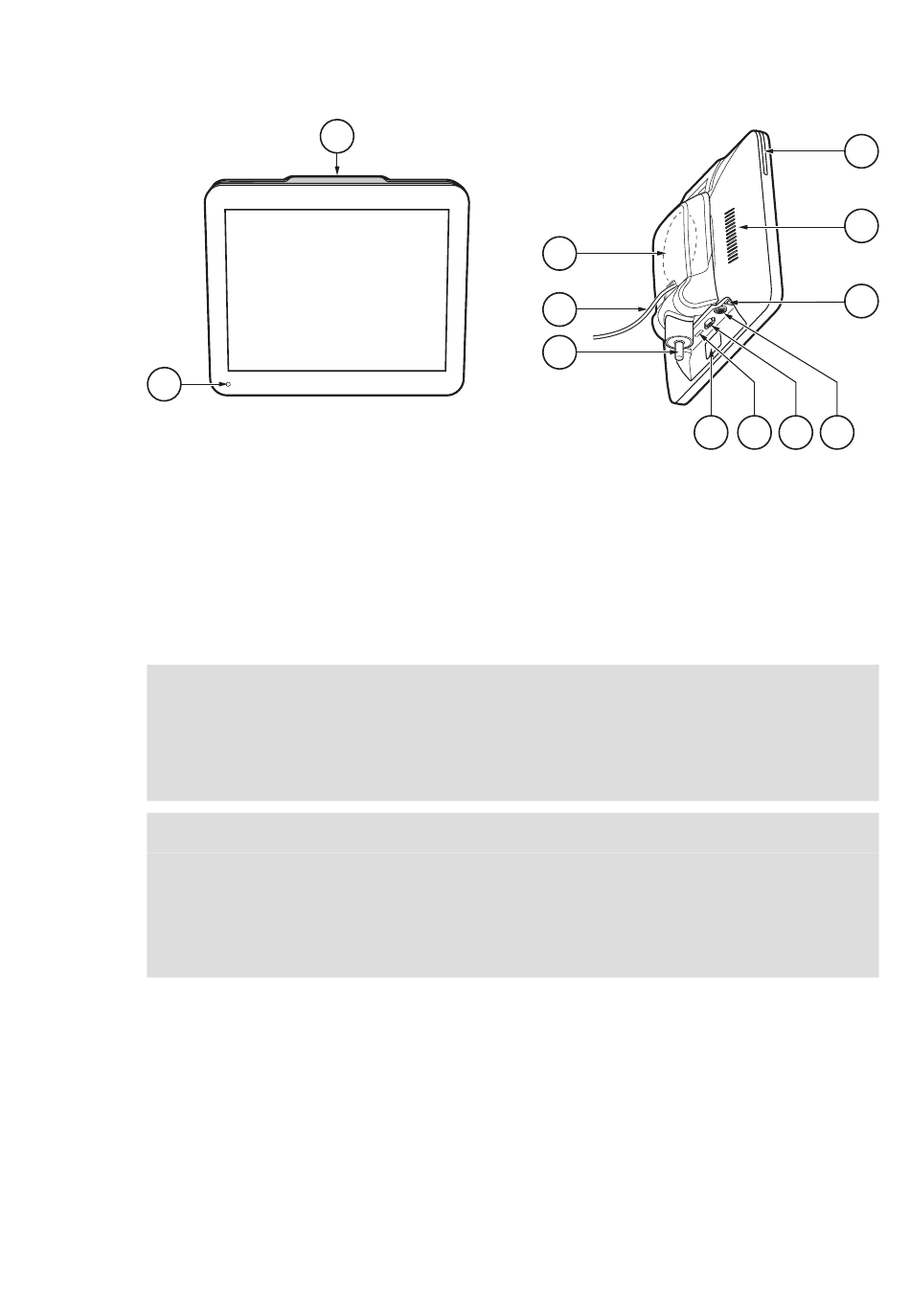

1 Alarmanzeige, Lichtrahmen
2 Umgebungslichtsensor zur
3 Kabelrolle für das Bedienteil-
4 Steuerkabel
5 Ständer für Bedienteil
WARNUNG!
Aus Sicherheitsgründen ist darauf zu achten, dass das Steuerkabel des
Bedienteils sicher befestigt ist, indem die Kontermuttern an den Anschlüssen
festgezogen werden.
VORSICHT!
Externe Monitore oder ähnliche Geräte, die über den VGA-Anschluss am
System angeschlossen werden, müssen mit einem für den Medizinbereich
geeigneten Trenntransformator betrieben werden. Andere Anwendungen sind
nicht zulässig.
Anmerkungen: An den USB-Anschluss darf nur ein USB-Speicherstick
angeschlossen werden.
Wichtig: An den USB-Anschluss darf nur ein USB-Speicherstick angeschlossen
werden.
Das Bedienteil startet zeitweise neu. Der Neustart ist schnell und die Beatmung
läuft gemäß den Einstellungen weiter.
32
1
automatischen Anpassung der
Bildschirmhelligkeit
Steuerkabel
3
4
5
11
6 Lautsprecher
7 Netzkabelanschluss
8 Anschluss für Steuerkabel des
Bedienteils
9 VGA-Anschluss
10 USB-Anschluss
11 Seriennummer-Etikett
