6.8.2
Anschluß Schweißbrenner
Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muß entweder eine
Führungsspirale oder Kunststoffseele mit passendem Innendurchmesser im Schweißbrenner
eingesetzt werden!
Empfehlung:
•
Zum Schweißen harter Drahtelektroden (Stahl) eine Führungsspirale verwenden.
•
Zum Schweißen oder Löten weicher Drahtelektroden eine Kunststoffseele verwenden.
Ab Werk ist der Zentralanschluß (Euro) mit einem Kapillarrohr für Schweißbrenner mit
Führungsspirale ausgestattet!
Vorbereitung zum Anschluß von Schweißbrennern mit Kunststoffseele:
•
Kapillarrohr Drahtvorschubseitig in Richtung Zentralanschluß vorschieben und dort entnehmen.
•
Führungsrohr vom Zentralanschluß aus einschieben.
•
Zentralstecker des Schweißbrenners mit noch überlanger Kunststoffseele vorsichtig in den
Zentralanschluß einführen und mit Überwurfmutter verschrauben.
•
Kunststoffseele mit geeignetem Werkzeug kurz vor der Drahtvorschubrolle abtrennen, dabei nicht
quetschen.
•
Zentralstecker des Schweißbrenners lösen und herausziehen.
•
Abgetrenntes Ende der Kunststoffseele sauber entgraten!
Vorbereitung zum Anschluß von Schweißbrennern mit Führungsspirale:
•
Zentralanschluß auf korrekten Sitz des Kapillarrohrs hin prüfen!

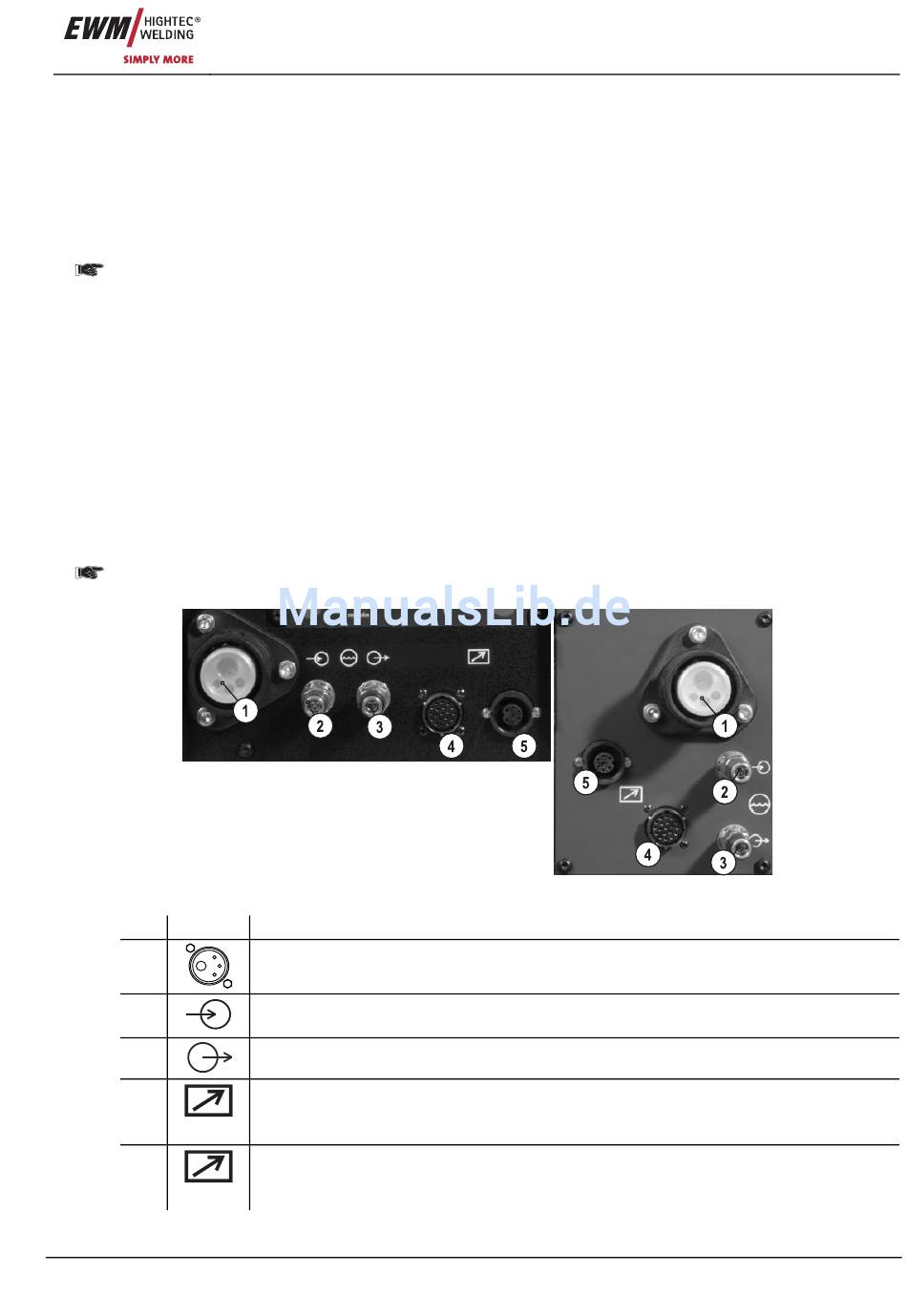

Pos. Symbol
1
2
3
4
5
Art. Nr.: 099-004833-EWM00
Beschreibung
0
Zentralanschluß (EURO) (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußbuchse 19-polig (analog)
Zum Anschluß analoger Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner, Zwischenantrieb etc.)
Anschlußbuchse 7-polig (digital)
Zum Anschluß digitaler Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner etc.)
Abbildung 6-4
Inbetriebnahme
MIG/MAG-Schweißen
