Erweiterte Funktionen der Drahtvorschubgerätesteuerung
5.10.1.12 Einstellung n-Takt
Vor der n-Takt Einstellung ist die n-Takt-Funktion zu aktivieren!
Siehe „Programmumschaltung mit Standardbrenner (P8)".
Bedienelement
m/min
5.10.1.13 4T/4Ts-Tippstart (P9)
Im 4Takt – Tippstart – Betriebsmodus wird durch Tippen des Brennertasters sofort in den 2.Takt
geschaltet, ohne daß dazu Strom fliessen muß.
Soll der Schweißvorgang abgebrochen werden, kann der Brennertaster ein zweites Mal getippt werden.
5.10.1.14 Einstellung "Einzel- oder Doppelbetrieb" (P10)
Ist das System mit zwei Drahtvorschüben ausgerüstet, dürfen keine weiteren
Zubehörkomponenten an der Anschlussbuchse 7-polig (digital) betrieben werden!
Dies betrifft unter anderem digitale Fernsteller, Roboter-Interfaces, Dokumentations-Interfaces,
Schweißbrenner mit digitalem Steuerleitungsanschluss, etc.
Im Einzelbetrieb (P10 = 0) darf kein zweiter Drahtvorschub angeschlossen sein!
•
Verbindungen zum zweiten Drahtvorschub entfernen
Im Doppelbetrieb (P10 = 1 oder 2) müssen beide Drahtvorschubgeräte angeschlossen und für
diese Betriebsart an den Steuerungen unterschiedlich konfiguriert sein!
•
Ein Drahtvorschubgerät als Master konfigurieren (P10 = 1)
•
Das andere Drahtvorschubgerät als Slave konfigurieren (P10 = 2)
Drahtvorschubgeräte mit Schlüsselschalter (optional, siehe Kap. Schlüsselschalter) müssen als
Master (P10 = 1) konfiguriert werden.
Der als Master konfigurierte Drahtvorschub ist nach Einschalten des Schweißgerätes aktiv. Weitere
Funktionsunterschiede zwischen den Drahtvorschüben ergeben sich nicht.
5.10.1.15 Einstellung 4Ts-Tippzeit (P11)
Tippzeit zum Umschalten zwischen Hauptprogramm und vermindertem Hauptprogramm ist in drei Stufen
einstellbar.
0 = kein Tippen
1 = 300 ms (ab Werk)
2 = 600 ms
92

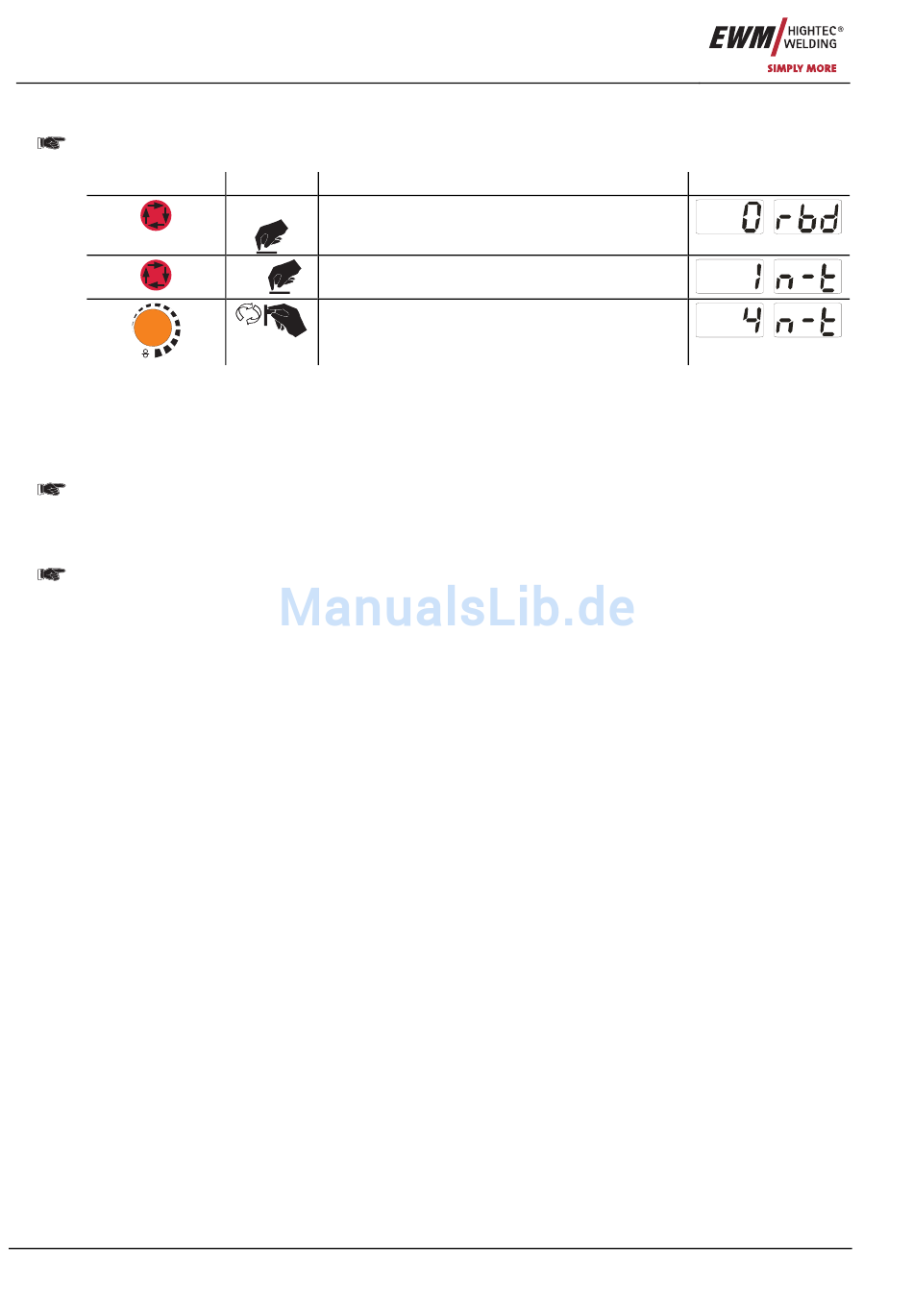

Aktion
Ergebnis
Anwahl Drahtrückbrand
3 sec.
Anwahl n-Takt Einstellung
1 x
Einstellung Parameter
(Einstellbereich 1 bis 9)
Display
