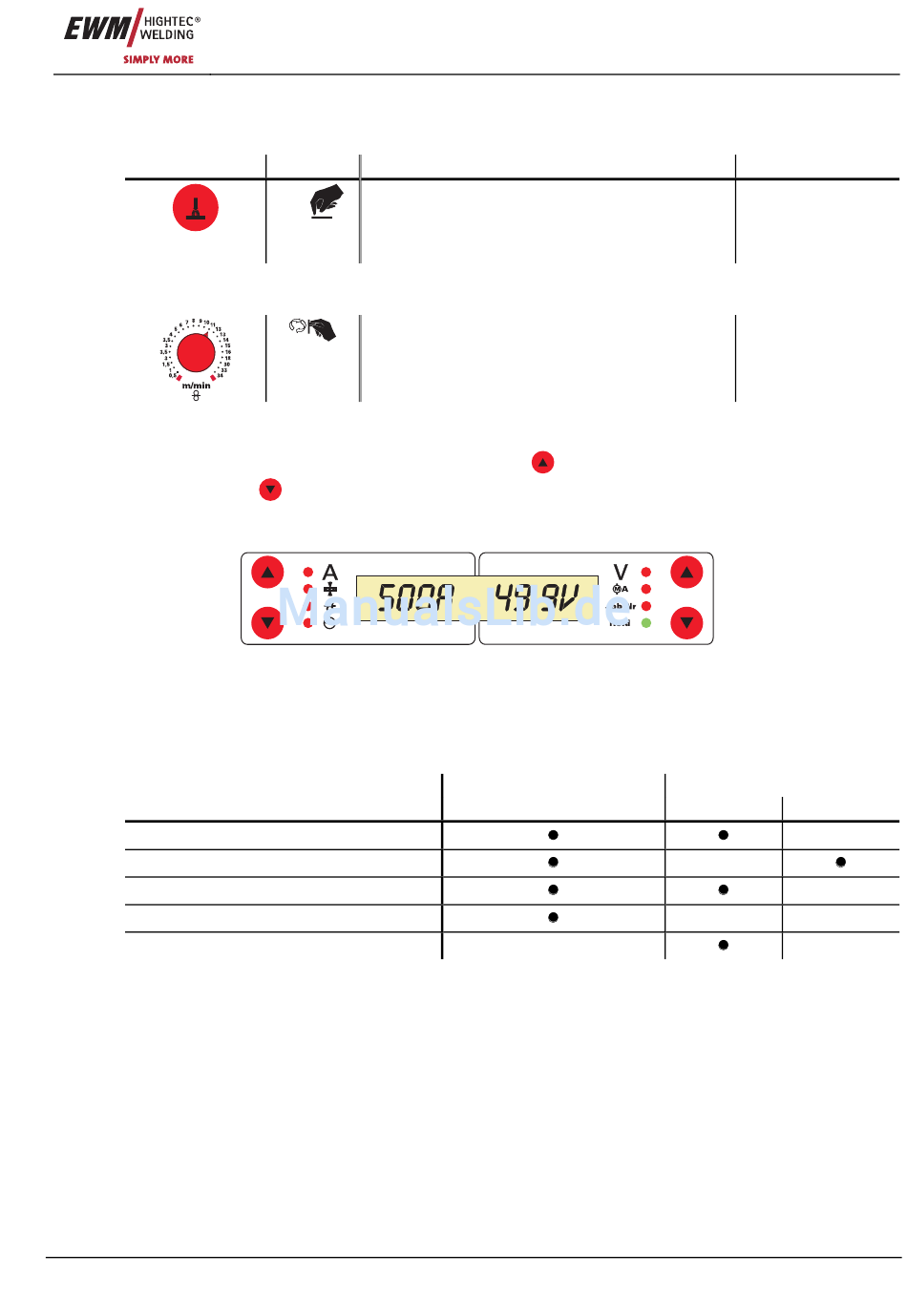

5.3
WIG-Schweißen
5.3.1
WIG-Schweißaufgabenanwahl
Bedienelement
5.3.2
WIG-Schweißstromeinstellung
Der Schweißstrom wird grundsätzlich über den Drehknopf „Drahtgeschwindigkeit" eingestellt.
5.3.3
WIG-Schweißdatenanzeige (Display)
Links und rechts neben dem LCD Display der Steuerung befinden sich je 2 „Pfeil-Tasten" zur Auswahl
des anzuzeigenden Schweißparameters. Mit der Taste
und mit der Taste
Sobald nach dem Schweißen (Anzeige auf Holdwerte), Veränderungen an den Einstellungen erfolgen,
schaltet die Anzeige wieder auf die Sollwerte um.
Im Schweißverfahren WIG sind 4 Schweißparameter anwählbar:
Schweißstrom und Wolframelektrodendurchmesser (linke Seite) und Schweißspannung und JOB-Nr.
(rechte Seite).
Die Parameter können vor (Sollwerte) oder während (Istwerte) dem Schweißen angezeigt werden.
Parameter
Schweißstrom
Wolfram-Elektrodendurchmesser
Schweißspannung
JOB-Nr.
Betriebsstundenzähler
Art. Nr.: 099-004833-EWM00
Aktion
Ergebnis
Die verschiedenen Schweißverfahren werden
durchgewählt bis die Signalleuchte des
X x
geforderten Schweißverfahrens leuchtet.
Schweißstrom wird eingestellt
von oben nach unten durchgewählt.
Abbildung 5-30
Funktionsbeschreibung
werden die Parameter von unten nach oben
Vor dem Schweißen
Sollwert
WIG-Schweißen
Display
Sollwerte für
Schweißstrom und -
spannung werden
angezeigt.
Schweißstrom und
Spannung ändern
sich entsprechend
der Einstellung
Während dem Schweißen
Istwert
Sollwert
67
