Inbetriebnahme
E-Hand-Schweißen
6.10.1 Anschluß Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
•
Kabelstecker des Elektrodenhalters entweder in die Anschlußbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlußbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
108

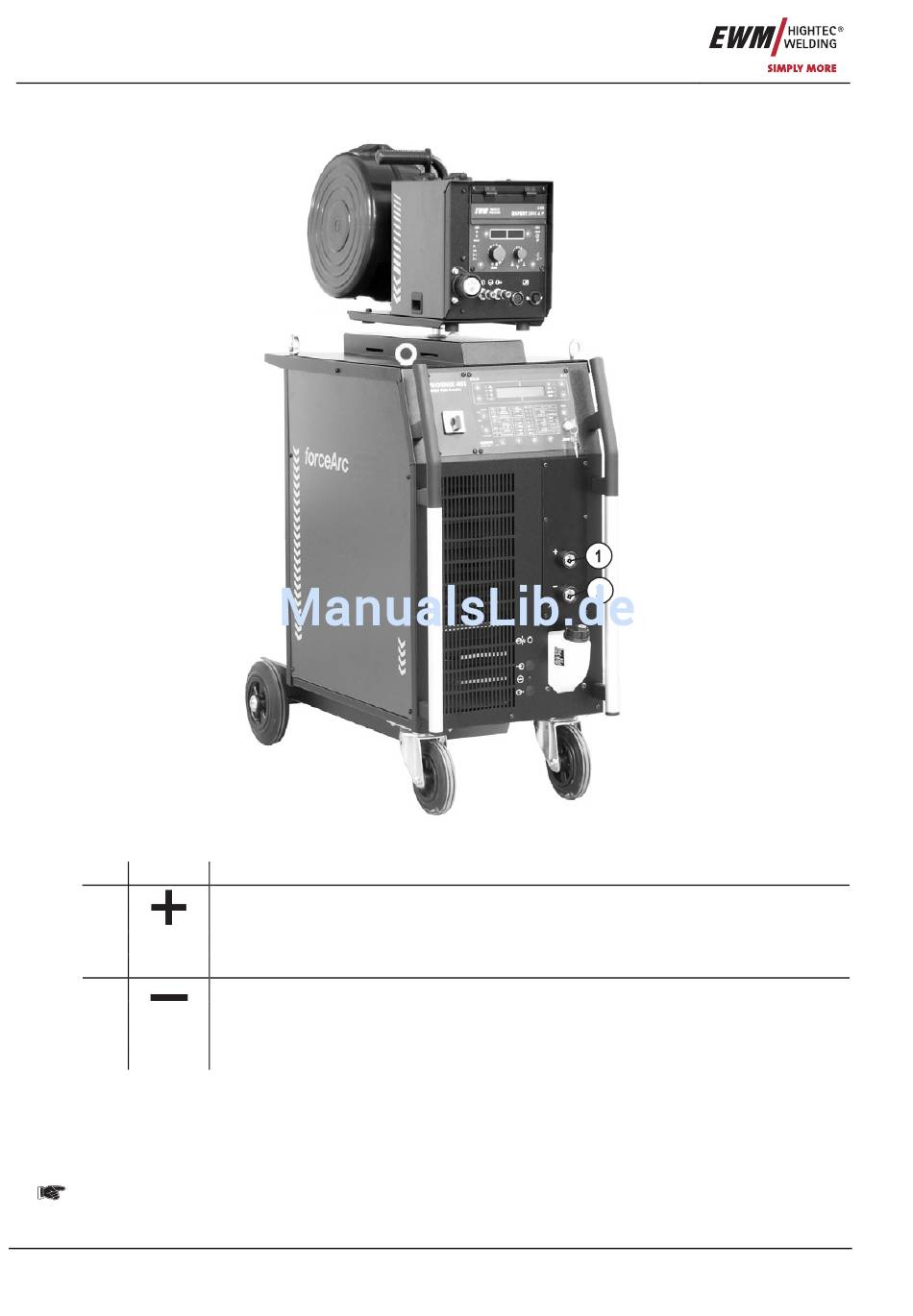

Abbildung 6-13
Beschreibung
0
Anschlußbuchse, Schweißstrom „+"
•
MIG/MAG-Fülldrahtschweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Anschlußbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Werkstückanschluß
Werkstückanschluß
Werkstück- bzw. Elektrodenhalteranschluß
Werkstückanschluß
Schweißstromanschluß für Schweißbrenner
Werkstück bzw. Elektrodenhalteranschluß
Art. Nr.: 099-004833-EWM00
