Wartung und Prüfung
Prüfung
7.3.2 Umfang der Prüfung
a) Sichtprüfung
b) Elektrische Prüfung, messen von:
• Leerlaufspannung
• Isolationswiderstand, oder alternativ
• Ableitströme
• Schutzleiterwiderstand
c) Funktionsprüfung
d) Dokumentation
7.3.3 Sichtprüfung
Die Oberbegriffe der Prüfung sind:
1. Brenner/Stabelektrodenhalter, Schweißstrom-Rückleitungsklemme
2. Netzversorgung: Leitungen inklusive Stecker und Zugentlastung
3. Schweißstromkreis: Leitungen, Stecker und Kupplungen, Zugentlastung
4. Gehäuse
5. Bedien-, Melde-, Schutz- und Stelleinrichtungen
6. Sonstiges, allgemeiner Zustand

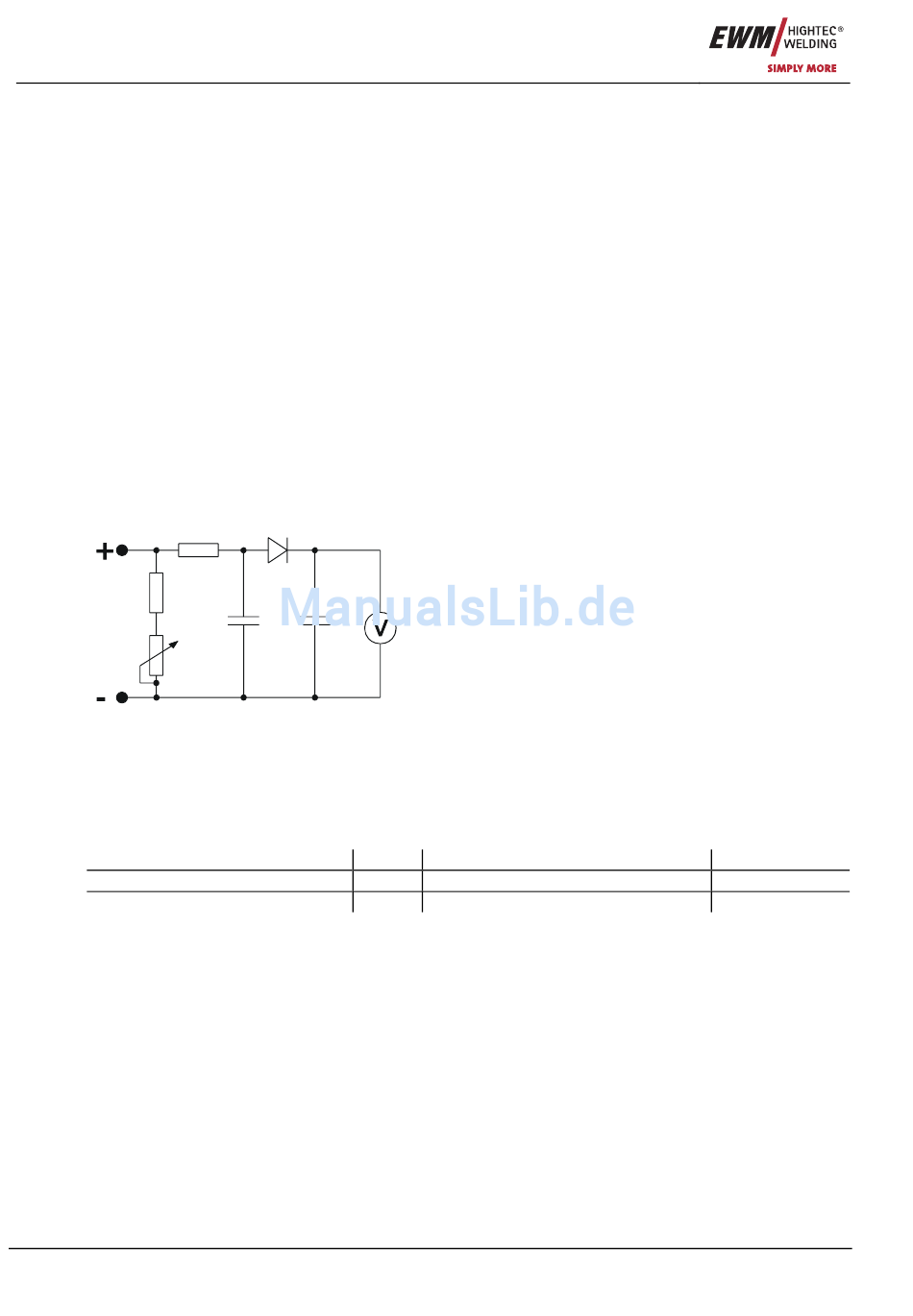

7.3.4

Messen der Leerlaufspannung

1k0
0k2
0...5k
Messschaltung nach DIN EN 60974-1
7.3.5

Messung des Isolationswiderstandes

Um auch die Isolation im Inneren des Gerätes bis hin zum Trafo prüfen zu können, muss der
Netzschalter eingeschaltet sein. Ist ein Netzschütz vorhanden, so ist dieses zu überbrücken oder die
Messung muss an beiden Seiten durchgeführt werden.
Der Isolationswiderstand darf nicht kleiner sein als:
Netzstromkreis
Schweißstromkreis und Elektronik
Netzstromkreis
112
1N 4007
Die Messschaltung an die Schweißstrombuchsen
anschließen. Das Voltmeter muss Mittelwerte anzeigen
und einen Innenwiderstand ≥ 1 MΩ haben. Bei
stufengeschalteten Geräten die höchste
Ausgangsspannung einstellen (Stufenschalter) Während
der Messung das Potentiometer von 0 kΩ bis 5 kΩ
6u8F
10nF
verstellen. Die gemessene Spannung soll von der
Leistungsschildangabe um nicht mehr als +/- 5%
abweichen und darf nicht höher als 113V (bei Geräten mit
VRD: 35V) sein.
gegen
gegen
gegen
Schweißstromkreis und Elektronik
Schutzleiterkreis (PE)
Schutzleiterkreis (PE)
5 MΩ
2,5 MΩ
2,5 MΩ
Art. Nr.: 099-004833-EWM00
