Gerätebeschreibung
PHOENIX DRIVE 4L; PHOENIX EXPERT DRIVE 4L
4.2.2

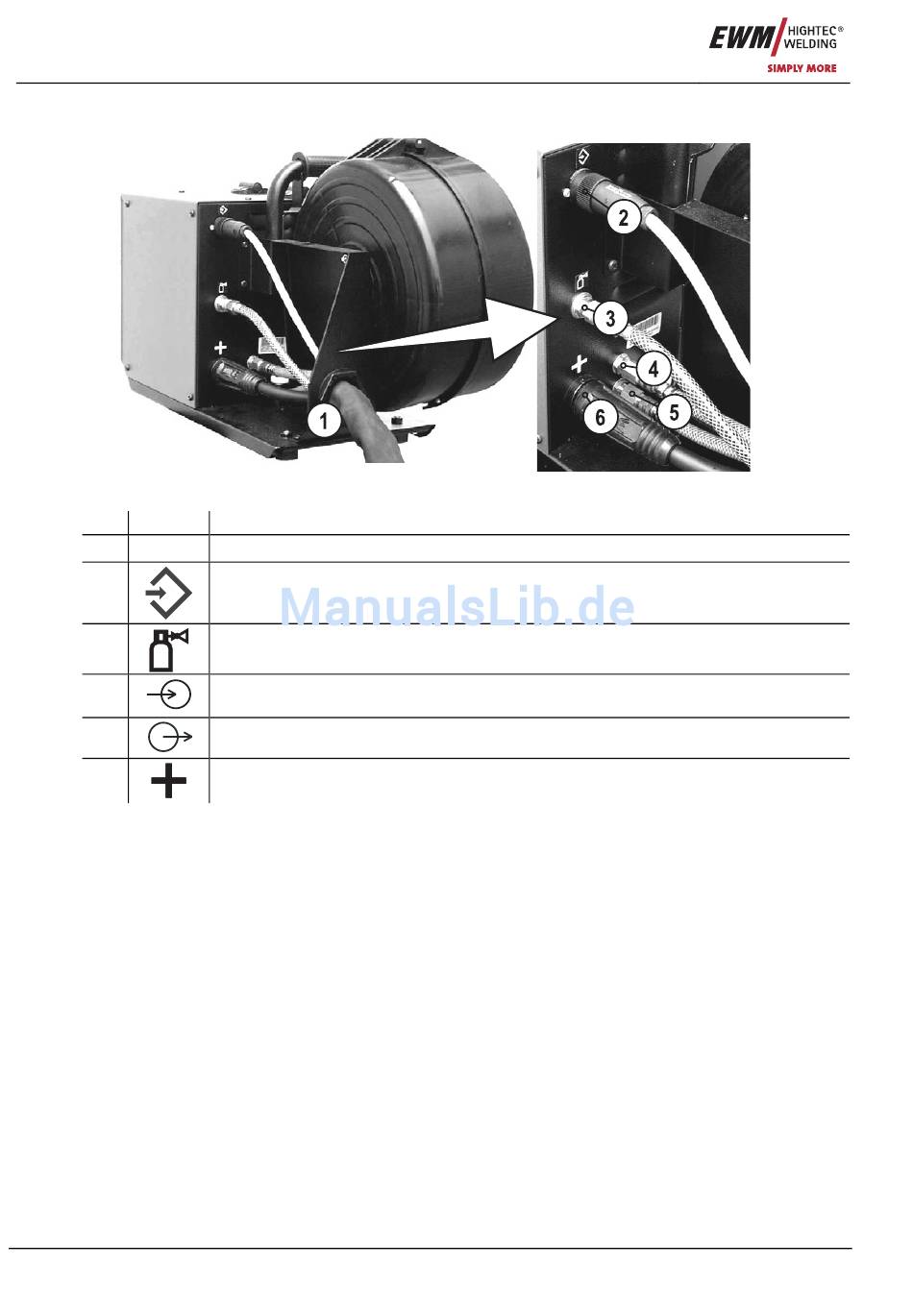

Rückansicht
Pos. Symbol
1
2
3
4
5
6
22
Abbildung 4-4
Beschreibung
0
Zugentlastung Zwischenschlauchpaket
Anschlußbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlußnippel G¼", Schutzgasanschluß
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
Art. Nr.: 099-004833-EWM00
