6.8.1
Anschluß Zwischenschlauchpaket
6.8.1.1
Schweißgerät
Pos. Symbol
1
2
3
4
5
6
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Stecker der Schweißstromleitung in entsprechende Anschlußbuchse Schweißstrom einstecken und
durch rechtsdrehen verriegeln:
− MIG/MAG-Fülldraht: Anschlußbuchse Schweißstrom „-"
− MIG/MAG-Standard: Anschlußbuchse Schweißstrom „+"
•
Kabelstecker der Steuerleitung in die Anschlußbuchse 7-polig stecken und mit Überwurfmutter sichern
(Der Stecker läßt sich nur in einer Stellung in die Anschlußbuchse einstecken).
Nur bei Geräten mit integriertem Kühlmodul:
•
Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
Art. Nr.: 099-004833-EWM00
Beschreibung
0
Anschlußbuchse 7-polig (digital)
Anschluß Drahtvorschubgerät
Anschlußbuchse, Schweißstrom „+"
•
MIG/MAG-Schweißen:
Anschlußbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen: Schweißstrom zum „DV" Zentralanschluß / Brenner
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Zugentlastung Zwischenschlauchpaket

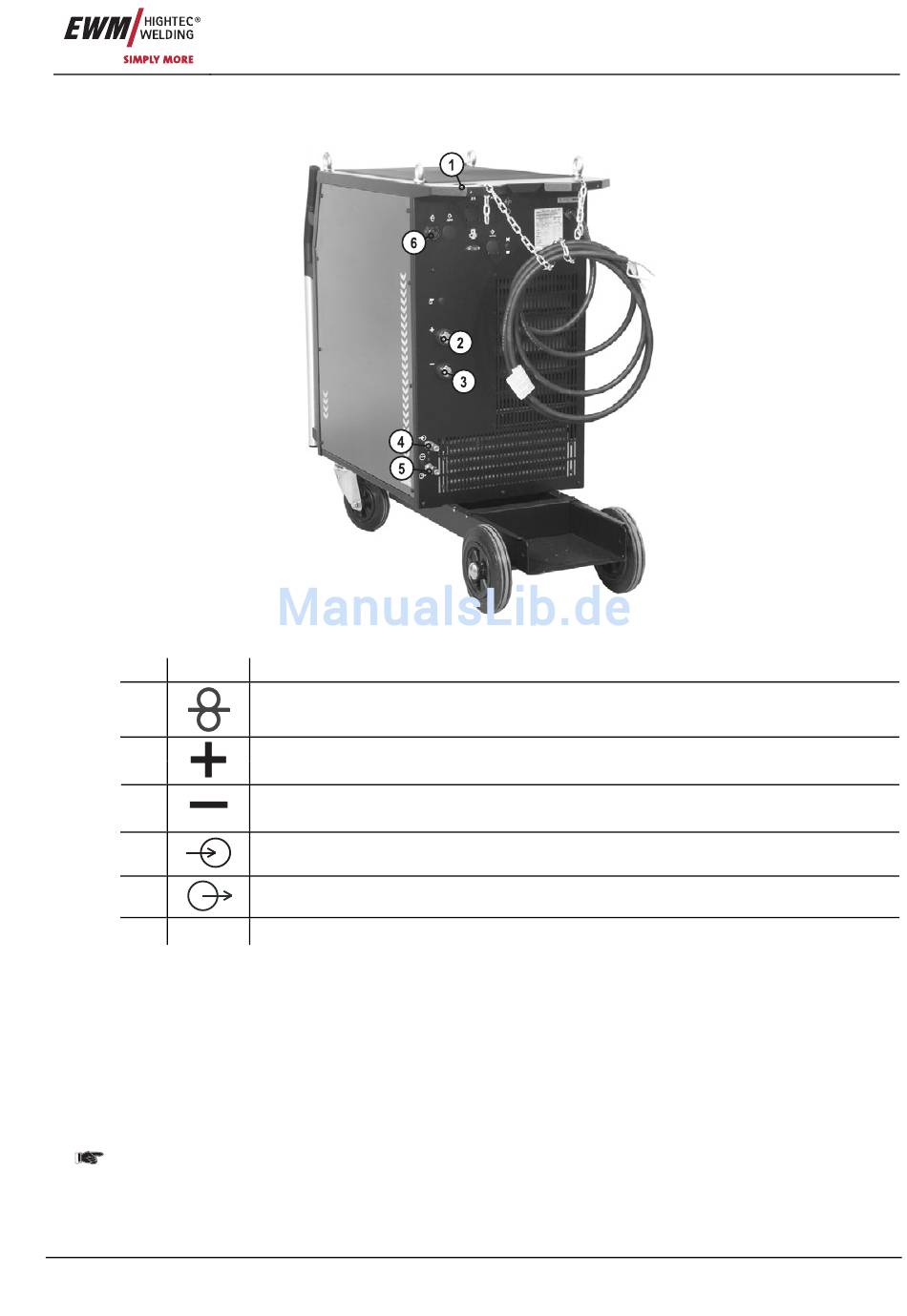

Abbildung 6-2
Schweißstrom zum „DV" Zentralanschluß / Brenner
Inbetriebnahme
MIG/MAG-Schweißen
97
