4.3

PHOENIX DRIVE 4; PHOENIX EXPERT DRIVE 4

4.3.1

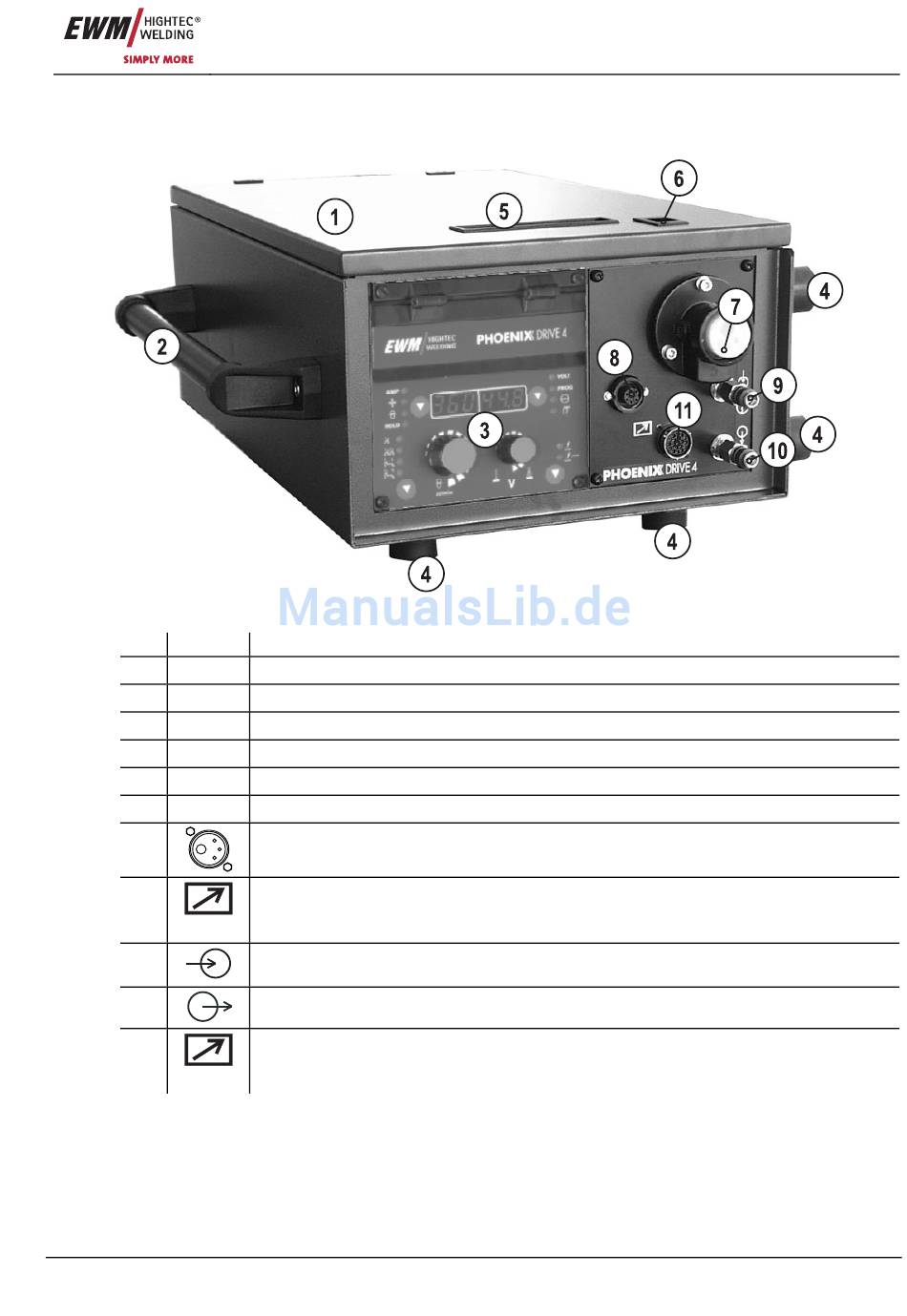

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
Art. Nr.: 099-004833-EWM00
Beschreibung 0
Abdeckung der Drahtfördereinheit und Bedienelemente
Transportstange
Steuerung / Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Gummifüße
Griffmulde (Verriegelung) zum Öffnen der Abdeckung
Schiebeverschluß, Verriegelung der Schutzklappe
Zentralanschluß (EURO) (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlußbuchse 7-polig (digital)
Zum Anschluß digitaler Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner etc.)
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußbuchse 19-polig (analog)
Zum Anschluß analoger Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner, Zwischenantrieb etc.)
PHOENIX DRIVE 4; PHOENIX EXPERT DRIVE 4
Abbildung 4-5
Gerätebeschreibung
23
