Inbetriebnahme
MIG/MAG-Schweißen
•
Zentralstecker des Schweißbrenners in den Zentralanschluß einführen und mit Überwurfmutter
verschrauben.
•
Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlußbuchse 7-polig (digital) bzw. Anschlußbuchse 19-polig (je
nach Ausführung) stecken und verriegeln.
6.8.3
Anschluß Werkstückleitung
Pos. Symbol
1
2
•
Anschlußstecker Werkstückleitung in Anschlußbuchse Schweißstrom stecken und durch rechtsdrehen
verriegeln:
− MIG/MAG-Fülldraht: Anschlußbuchse Schweißstrom „+"
− MIG/MAG-Standard: Anschlußbuchse Schweißstrom „-"
100

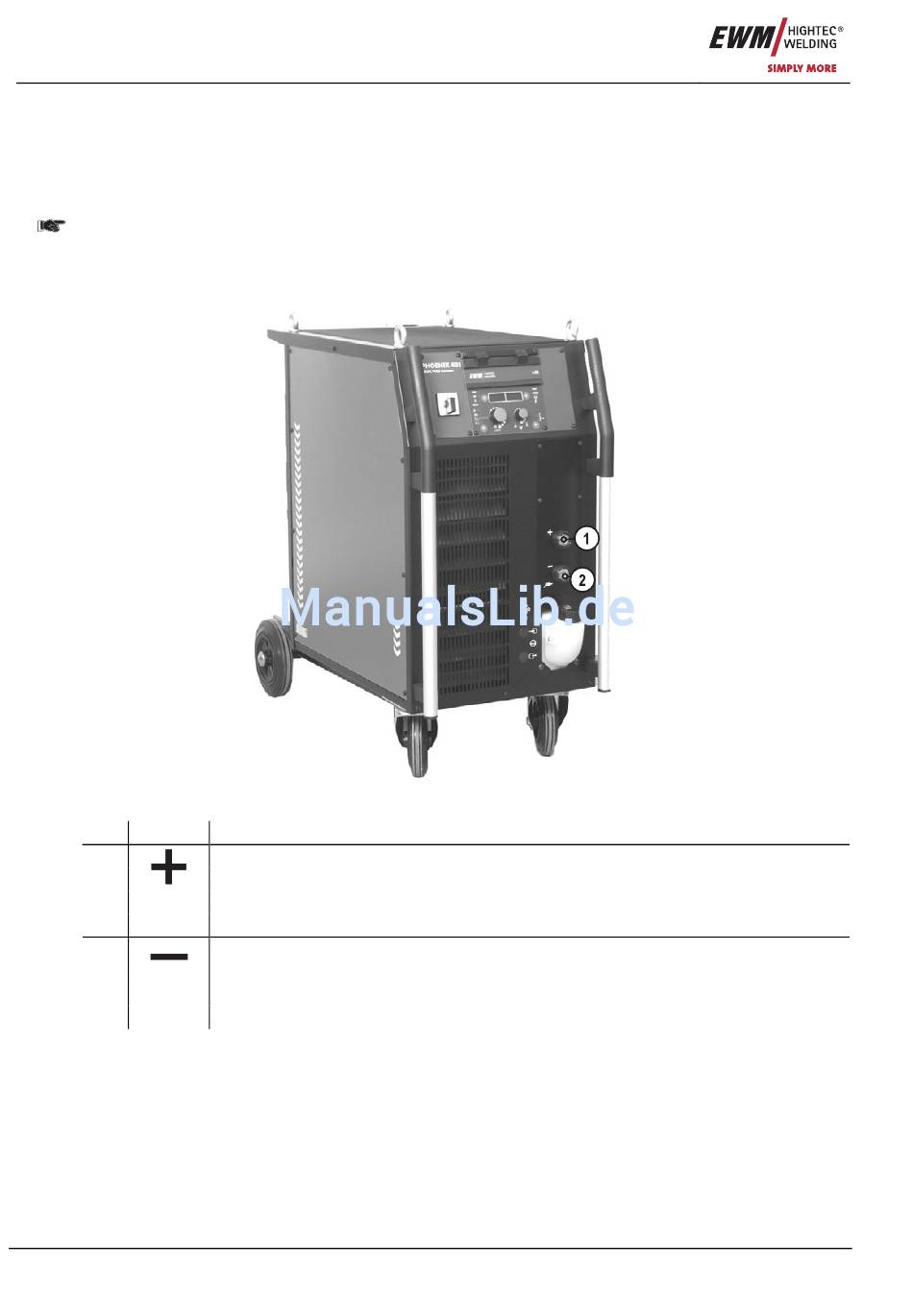

Abbildung 6-5
Beschreibung
0
Anschlußbuchse, Schweißstrom „+"
•
MIG/MAG-Fülldrahtschweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Anschlußbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Werkstückanschluß
Werkstückanschluß
Werkstück- bzw. Elektrodenhalteranschluß
Werkstückanschluß
Schweißstromanschluß für Schweißbrenner
Werkstück bzw. Elektrodenhalteranschluß
Art. Nr.: 099-004833-EWM00
