5.5

Schnittstellen

Es dürfen ausschließlich Zubehörkomponenten angeschlossen werden, die in dieser
Betriebsanleitung beschrieben werden!
Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender
Anschlußbuchse einstecken und verriegeln. Nach dem Einschalten des Schweißgerätes wird die
Komponente automatisch erkannt.
Ausführliche Beschreibungen entnehmen Sie der Betriebsanleitung der entsprechenden
Zubehörkomponente.
5.5.1

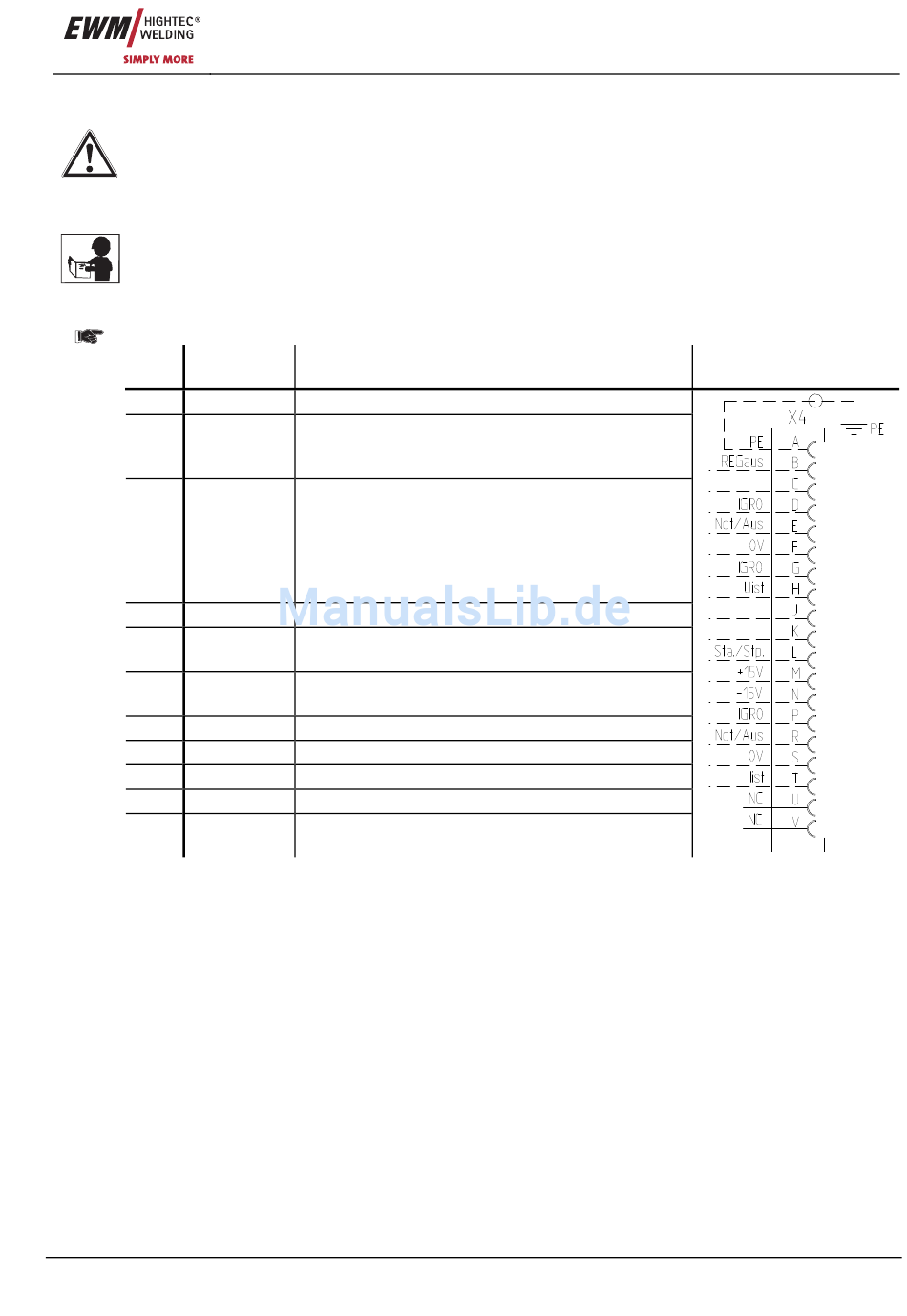

Automatisierungs-Schnittstelle

Diese Zubehörkomponente kann als Option nachgerüstet werden, siehe Kapitel Zubehör.
Pin Eingang /
Ausgang
A Ausgang
D Ausgang
(open
Collector)
E Eingang
+
R
F Ausgang
G/P Ausgang
H Ausgang
L Eingang
M Ausgang
N Ausgang
S Ausgang
T Ausgang
Die Betriebsart wird vom Drahtvorschubgerät vorgegeben (Die Start / Stop-Funktion entspricht
1)
dem Betätigen des Brennertasters und wird z.B. bei mechanisierten Anwendungen eingesetzt).
Art. Nr.: 099-004833-EWM00
Bezeichnung
PE Anschluß für Kabelabschirmung
IGRO Strom-fließt-Signal I>0 (maximale
Belastung 20 mA / 15 V)
0 V = Schweißstrom fließt
Not/Aus NOT-AUS zum übergeordneten
Abschalten der Stromquelle.
Um diese Funktion nutzen zu können, muß
im Schweißgerät auf der Platine M320/1
der Jumper 1 gezogen werden! Kontakt
offen = Schweißstrom abgeschaltet
0V Bezugspotential
I>0 Stromrelaiskontakt zum Anwender,
potentialfrei (max. +/-15 V / 100 mA)
Uist Schweißspannung, gemessen gegen Pin
F, 0-10 V (0 V = 0 V; 10 V = 100 V)
Str/Stp Start = 15 V / Stop = 0 V
+15 V Spannungsversorgung (max. 75 mA)
-15 V Spannungsversorgung (max. 25 mA)
0 V Bezugspotential
Iist Schweißstrom, gemessen gegen Pin F;
0-10V (0V = 0A, 10V = 1000A)
Funktionsbeschreibung
Abbildung
1)
Schnittstellen
