5.6 WIG-Schweißen
5.6.1 Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
• Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
• Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner
(5-polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Potibrenner und 12-polig bei Up/Down-
Brenner mit Anzeige) stecken und festziehen.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
099-000097-EW500
05.05.2010
Beschreibung 0
Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Anschlussbuchse, 5-polig / 8-polig / 12-polig
5-polig: Steuerleitung WIG-Standardbrenner
8-polig: Steuerleitung WIG-Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG-Up/Downbrenner mit Anzeige (Option)
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Aufbau und Funktion
HINWEIS

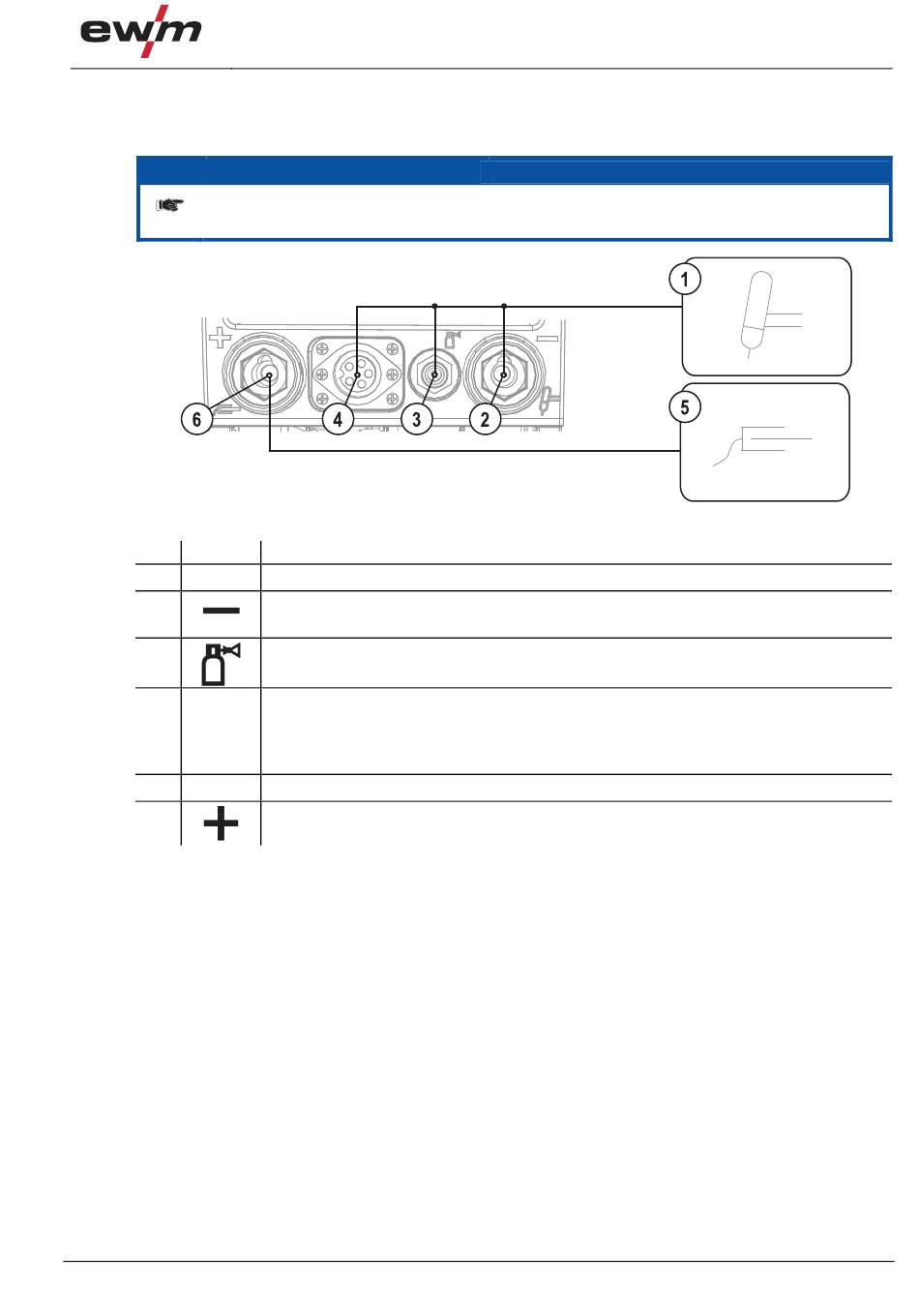

Abbildung 5-3
WIG-Schweißen
