Betriebsanleitung
Kompaktes Schweißgerät zum
MIG-Löten und MIG/MAG-Schweißen

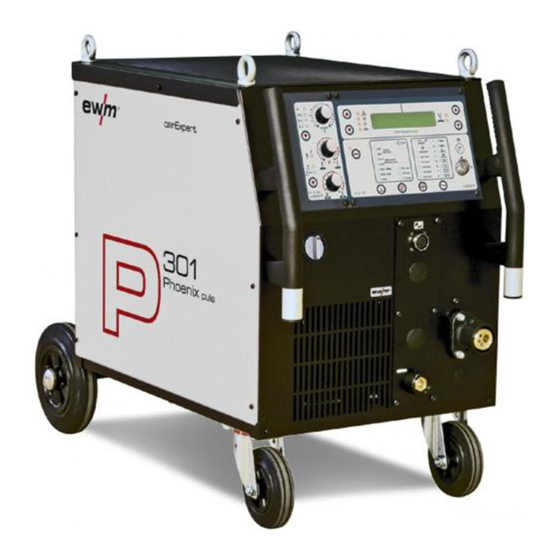

PHOENIX 301 CAR EXPERT PULS
Vor Inbetriebnahme unbedingt Bedienungsanleitung lesen!
Bei Nichtlesen besteht Gefahr!
Gerät darf nur von Personen bedient werden, die mit den einschlägigen Sicherheitsvorschriften
vertraut sind!
Die Geräte sind mit der Konformitätskennzeichnung gekennzeichnet und erfüllen somit die
•
EG- Niederspannungsrichtlinie (73/23/EWG)
•
EG- EMV- Richtlinie (89/336/EWG)
Geräte können entsprechend IEC 60974, EN 60974, VDE 0544 in Umgebung mit erhöhter
elektrischer Gefährdung eingesetzt werden.
© 2006
Änderungen vorbehalten!
Dr. Günter - Henle - Straße 8 • D-56271 Mündersbach
Phone: +49 2680 181 0 • Fax: +49 2680 181 244
Art. Nr.: 099-004998-EWM00
HIGHTEC WELDING GmbH
www.ewm.de
•
info@ewm.de
Stand: 25.09.06
EWM
