Inbetriebnahme
WIG-Schweißen
6.7 WIG-Schweißen
6.7.1 Anschluß Schweißbrenner
Wir gewährleisten einwandfreie Funktionsweise unserer Geräte nur mit Schweißbrennern aus
unserem Lieferprogramm!
Folgenden Eigenschaften müssen die verwendeten Schweißbrenner aufweisen
(siehe auch Brennerbetriebsanleitung):
• Die Brennertastersteuerleitung darf nicht abgeschirmt sein!
• Es dürfen nur Brenner mit isolierter Überwurfmutter der Gasanschlußleitung verwendet werden!
Am Anschlußnippel G1/4" für Schutzgas (Gerätefrontseite) liegt Leerlauf- bzw. Schweißspannung
an! Wird abwechselnd mit WIG oder E-Hand geschweißt und sind ein Schweißbrenner sowie ein
Elektrodenhalter am Gerät angeschlossen, liegt an allen gleichzeitig Leerlauf- bzw.
Schweißspannung an! Bei Arbeitsbeginn und Arbeitsunterbrechungen Brenner und
Elektrodenhalter deshalb immer isoliert ablegen!
Pos. Symbol
1
2
3
4
5
64

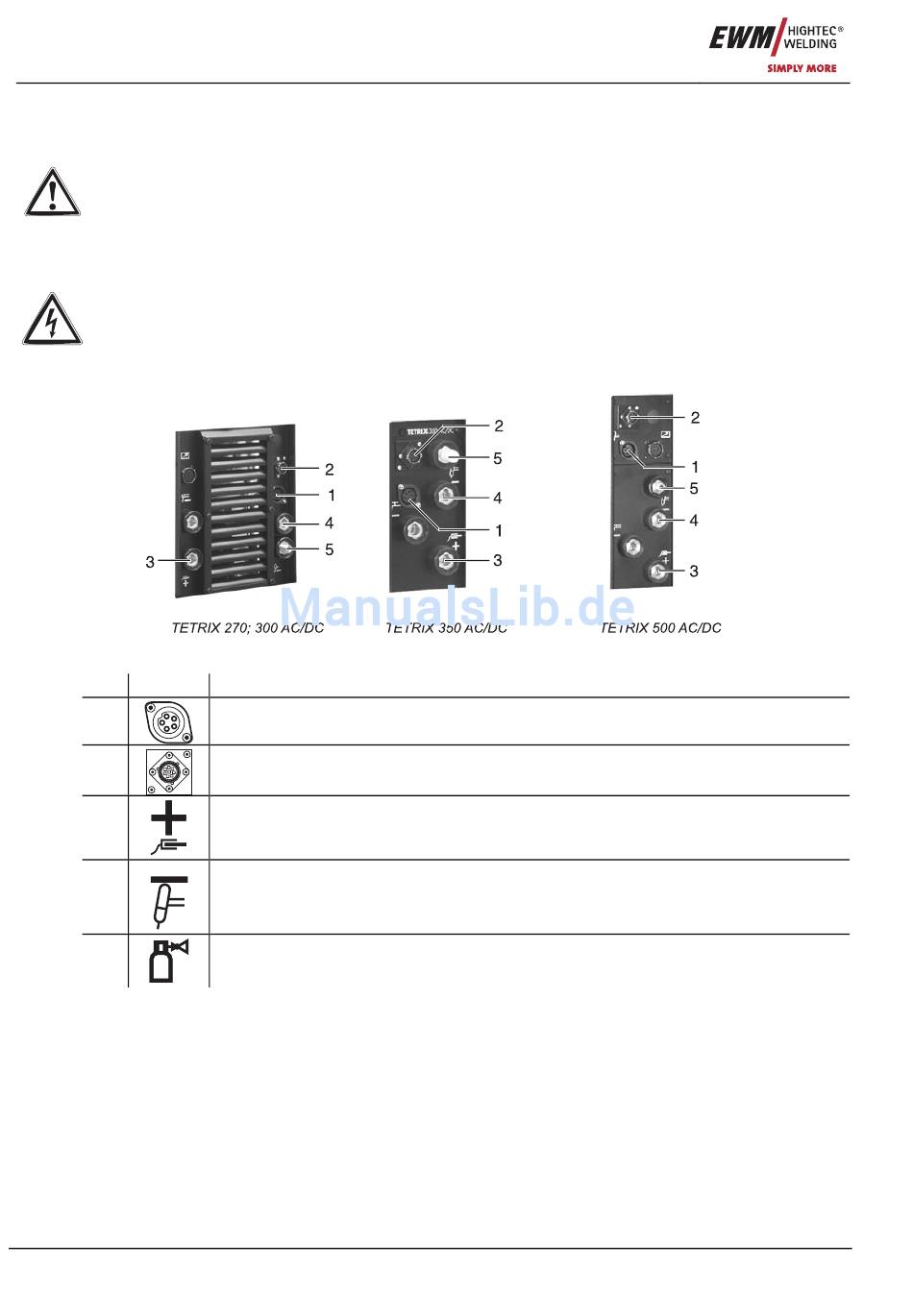

Abbildung 6-1
Beschreibung 0
Anschlußbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlußbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Potibrenner
Anschlußbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluß Werkstückleitung
Anschlußbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluß WIG-Schweißbrenner
Anschlußnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluß (mit gelber Isolierkappe) für WIG-Schweißbrenner
Art. Nr.: 099-004876-EWM00
