Funktionsbeschreibung
E-Hand-Schweißen
5.4
E-Hand-Schweißen
5.4.1
E-Hand-Schweißaufgabenanwahl
Bedienelement
5.4.2
E-Hand-Schweißstromeinstellung
Der Schweißstrom wird grundsätzlich über den Drehknopf „Drahtgeschwindigkeit" an einer
Drahtvorschubsteuerung bzw. mit dem Fernsteller R40 eingestellt.
5.4.2.1
Einstellung über den Stabelektrodendurchmesser
Der Schweißstrom kann auch über den Drahtelektrodendurchmesser gewählt werden:
Der Schweißer stellt den verwendeten Stabelektrodendurchmesser ein und die Steuerung errechnet den
passenden Schweißstrom zur Elektrode.
5.4.3
E-Hand-Schweißdatenanzeige (Display)
Links und rechts neben dem LCD Display der Steuerung befinden sich je 2 „Pfeil-Tasten" zur Auswahl
des anzuzeigenden Schweißparameters. Mit der Taste
und mit der Taste
Sobald nach dem Schweißen (Anzeige auf Holdwerte), Veränderungen an den Einstellungen erfolgen,
schaltet die Anzeige wieder auf die Sollwerte um.
Im Schweißverfahren E-Hand sind 4 Schweißparameter anwählbar:
Schweißstrom und Elektrodendurchmesser (linke Seite) und Schweißspannung und JOB-Nr. (rechte
Seite).
Die Parameter können vor (Sollwerte) oder während (Istwerte) dem Schweißen angezeigt werden.
Parameter
Schweißstrom
Elektrodendurchmesser
(Materialdicke)
Schweißspannung
JOB-Nr.
Betriebsstunden
74
Aktion
Ergebnis
Die verschiedenen Schweißverfahren werden
durchgewählt bis die Signalleuchte des
X x
geforderten Schweißverfahrens leuchtet.
Schweißstrom wird eingestellt
Umschaltung auf
1 x
Stabelektrodendurchmesser
Verwendeter Stabelektrodendurchmesser wird
eingestellt
von oben nach unten durchgewählt.

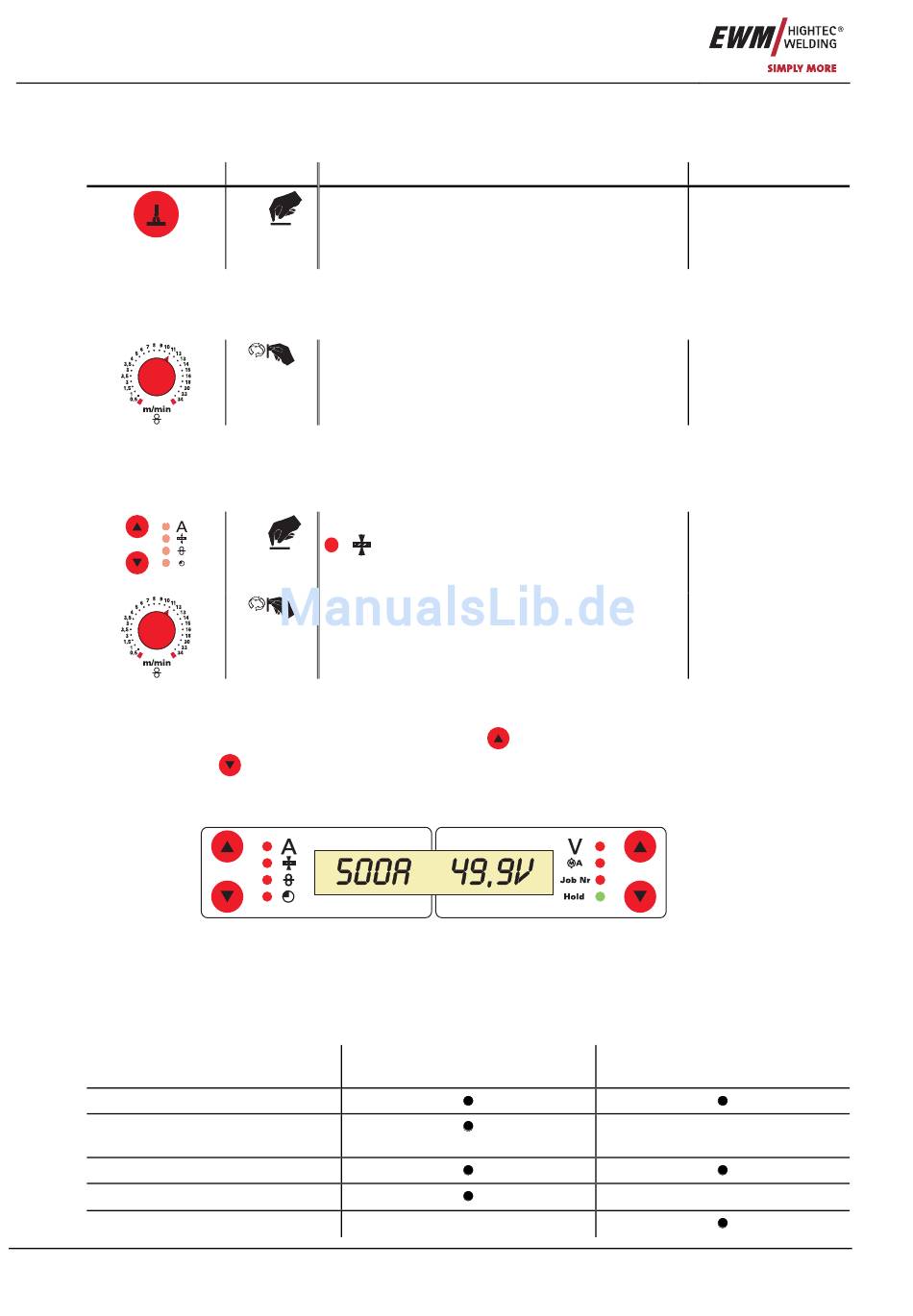

Abbildung 5-37
Vor dem Schweißen
(Sollwerte)
werden die Parameter von unten nach oben
Während dem Schweißen
(Istwerte)
Art. Nr.: 099-004833-EWM00
Display
Sollwerte für
Schweißstrom und -
spannung werden
angezeigt.
Schweißstrom wird
angezeigt
Aktueller
Stabelektrodendurc
hmesser wird
angezeigt
Stabelektrodendurc
hmesser wird
angezeigt
