Betriebsanleitung
D
099-000120-EW500
Register now!
For your benefit
Jetzt Registrieren
und Profitieren!
www.ewm-group.com

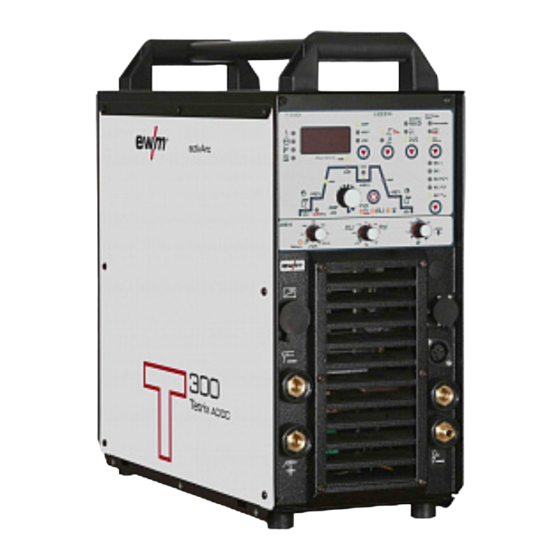

Schweißgerät
Tetrix 300 AC/DC Comfort
26.07.2011
*

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EWM Tetrix 300 AC/DC Comfort

Inhaltszusammenfassung für EWM Tetrix 300 AC/DC Comfort

  • Seite 1 Betriebsanleitung Schweißgerät Tetrix 300 AC/DC Comfort 099-000120-EW500 26.07.2011 Register now! For your benefit Jetzt Registrieren und Profitieren! www.ewm-group.com...

  • Seite 2: Allgemeine Hinweise

    Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach Das Urheberrecht an diesem Dokument verbleibt beim Hersteller. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise..........................7 Hinweise zum Gebrauch dieser Betriebsanleitung................ 7 Symbolerklärung ..........................8 Allgemein ............................9 Transport und Aufstellen......................13 Umgebungsbedingungen......................14 2.5.1 Im Betrieb ........................14 2.5.2 Transport und Lagerung....................14 3 Bestimmungsgemäßer Gebrauch ......................
  • Seite 4 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung 5.6.11 Pulsen, Funktionsabläufe .....................43 5.6.11.1 WIG-Pulsen, 2-Takt-Betrieb ................43 5.6.11.2 WIG-Pulsen, 4-Takt-Betrieb ................43 5.6.12 Puls-Varianten ......................44 5.6.12.1 Pulsen (thermisches Pulsen) ................44 5.6.12.2 kHz-Pulsen (metallurgisches Pulsen) ............45 5.6.12.3 Puls-Automatik ....................45 5.6.12.4 AC-Pulsen .....................46 5.6.12.5 AC-Spezial ....................46 5.6.13 WIG-activArc-Schweißen....................47 5.6.14...
  • Seite 5 Softwareversion der Gerätesteuerung anzeigen ................. 82 Allgemeine Betriebsstörungen..................... 82 7.5.1 Automatenschnittstelle ....................82 8 Technische Daten ..........................83 Tetrix 300 AC/DC Comfort......................83 9 Zubehör ..............................84 Fernsteller und Zubehör ......................84 Schweißbrennerkühlung ......................84 Transportsysteme ........................84 Allgemeines Zubehör ........................84 Optionen ............................
  • Seite 6 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung 099-000120-EW500 26.07.2011...

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.

  • Seite 8: Symbolerklärung

    Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Betätigen Nicht Betätigen Drehen Schalten Gerät ausschalten Gerät einschalten ENTER (Menüeinstieg) NAVIGATION (Navigieren im Menü) EXIT (Menü verlassen) Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen 099-000120-EW500 26.07.2011...

  • Seite 9: Allgemein

    Sicherheitshinweise Allgemein Allgemein GEFAHR Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, die elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten! (siehe Kap. Wartung und Prüfung) • Schweißleitungen vollständig abwickeln! •...
  • Seite 10 Sicherheitshinweise Allgemein WARNUNG Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
  • Seite 11 Sicherheitshinweise Allgemein VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Geräteschäden durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elektrische Einrichtungen beschädigt, Bauteile überhitzt und in der Folge Brände...
  • Seite 12 Sicherheitshinweise Allgemein VORSICHT EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt (siehe technische Daten): Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.

  • Seite 13: Transport Und Aufstellen

    Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •...

  • Seite 14: Umgebungsbedingungen

    Sicherheitshinweise Umgebungsbedingungen Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. VORSICHT Geräteschäden durch Verschmutzungen! Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen...

  • Seite 15: Bestimmungsgemäßer Gebrauch

    Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogenschweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei.

  • Seite 16: Gerätebeschreibung - Schnellübersicht

    Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht HINWEIS Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt. Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel Zubehör). Frontansicht Abbildung 4-1 099-000120-EW500 26.07.2011...
  • Seite 17 Gerätebeschreibung - Schnellübersicht Frontansicht Pos. Symbol Beschreibung Transportgriff Gerätesteuerung siehe Kapitel „Gerätesteuerung - Bedienelemente“ Anschlussbuchse, 19-polig Fernstelleranschluss Eintrittsöffnung Kühlluft Anschlussbuchse, Schweißstrom „-“ (bei Polarität DC-) Anschluss Elektrodenhalter Anschlussbuchse, Schweißstrom „+“ (bei Polarität DC-) Anschluss Werkstückleitung Schlüsselschalter zum Schutz gegen unbefugte Benutzung Stellung „1“...

  • Seite 18: Rückansicht

    Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 099-000120-EW500 26.07.2011...
  • Seite 19 Gerätebeschreibung - Schnellübersicht Rückansicht Pos. Symbol Beschreibung Automatisierungsschnittstelle 19-polig (analog) (siehe Kapitel "Aufbau und Funktion > Schnittstellen") analog Anschlussbuchse, 7-polig Anschluss für Peripheriegeräte mit digitaler Schnittstelle digital Anschlussnippel G¼" Schutzgasanschluss vom Druckminderer Hauptschalter, Gerät Ein/Aus Netzanschlusskabel Anschlussbuchse, 4-polig Spannungsversorgung Kühlgerät Anschlussbuchse, 8-polig Steuerleitung Kühlgerät Taster "Sicherungsautomat";...

  • Seite 20: Gerätesteuerung - Bedienelemente

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 4-3 Pos. Symbol Beschreibung Taste Schweißverfahren E Hand Schweißen, leuchtet grün / Arcforce Einstellung, leuchtet rot WIG Schweißen Taste Betriebsart spotArc (Einstellbereich Punktzeit 0,01 s bis 20,0 s) 2-Takt 4-Takt Taste WIG-Pulsschweißen WIG-Pulsautomatik (Frequenz und Balance) WIG-Pulsen mit Zeiten, leuchtet grün /...
  • Seite 21 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drehknopf Wechselstrom-Frequenz (WIG-AC) 50 Hz bis 200 Hz Drehknopf Wechselstrom-Balance (WIG-AC) Max. Einstellbereich: -30 % bis +30 % Drehknopf Wolfram-Elektrodendurchmesser / Zündoptimierung Stufenlos von 1 mm bis 4 mm oder größer Drehknopf Schweißparametereinstellung Einstellung von Strömen, Zeiten und Parametern.

  • Seite 22: Funktionsablauf

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.3.1 Funktionsablauf Abbildung 4-4 Pos. Symbol Beschreibung Taste Schweißparameter Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der Betriebsart anwählen. Gasvorströmzeit (WIG) Einstellbereich absolut 0,0 s bis 20,0 s (0,1 s-Schritte) Hotstartstrom (E-Hand) AMP% Startstrom (WIG) Prozentual abhängig vom Hauptstrom.
  • Seite 23 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung AMP% Absenkstrom (WIG) / Pulspausenstrom Einstellbereich 1 % bis 100 % (1 % Schritte). Prozentual abhängig vom Hauptstrom. Downslope-Zeit (WIG) 0,00 s bis 20,0 s (0,1 s Schritte). Die Downslope-Zeit ist für 2-Takt und 4-Takt getrennt einstellbar. Endkraterstrom (WIG) AMP% Einstellbereich 1 % bis 200 % (1 %-Schritte).

  • Seite 24: Aufbau Und Funktion

    Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •...

  • Seite 25: Transport Und Aufstellen

    Aufbau und Funktion Transport und Aufstellen Transport und Aufstellen WARNUNG Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte! Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und Personen verletzen! Griffe und Halterungen sind ausschließlich zum Transport per Hand geeignet! •...

  • Seite 26: Netzanschluss

    Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.

  • Seite 27: Wig-Schweißen

    Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.6.1 Anschluss Schweißbrenner und Werkstückleitung HINWEIS Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung). Abbildung 5-2 Pos. Symbol Beschreibung Werkstück Anschlussbuchse, Schweißstrom „+“ Anschluss Werkstückleitung Schweißbrenner Schweißbrennerschlauchpaket Anschlussbuchse, 8-polig / 12-polig 8-polig: Steuerleitung WIG- Up/Down- oder Potibrenner 12-polig: Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option) Anschlussbuchse, 5-polig Steuerleitung WIG- Standardbrenner...

  • Seite 28: Brenneranschlussvarianten, Anschlussbelegungen

    Aufbau und Funktion WIG-Schweißen Falls vorhanden: • Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten: Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf). HINWEIS Entsprechende Dokumentation der Zubehörkomponenten beachten! 5.6.2 Brenneranschlussvarianten, Anschlussbelegungen Abbildung 5-3 5.6.3 Schutzgasversorgung WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit...

  • Seite 29: Anschluss Schutzgasversorgung

    Aufbau und Funktion WIG-Schweißen 5.6.3.1 Anschluss Schutzgasversorgung • Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen. • Schutzgasflasche mit Sicherungskette sichern. Abbildung 5-4 Pos. Symbol Beschreibung Druckminderer Schutzgasflasche Ausgangsseite Druckminderer Gasflaschenventil • Druckminderer an Gasflaschenventil gasdicht festschrauben. • Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer“ verschrauben. Abbildung 5-5 Pos.

  • Seite 30: Einstellung Schutzgasmenge

    Aufbau und Funktion WIG-Schweißen 5.6.3.2 Einstellung Schutzgasmenge HINWEIS Faustregel zur Gasdurchflussmenge: Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss. Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss. Falsche Schutzgaseinstellungen! Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen und in der Folge zu Porenbildung führen.

  • Seite 31: Anwahl Schweißaufgabe

    Aufbau und Funktion WIG-Schweißen 5.6.4 Anwahl Schweißaufgabe HINWEIS Die Gerätesteuerung bietet dem Anwender bis zu 8 Schweißaufgaben (JOBs). JOB 0 stellt den manuellen Betriebsmodus dar. Hier werden alle Parameter direkt an der Gerätesteuerung geändert bzw. optimiert (siehe Kapitel "Bedienungskonzepte"). Änderungen der Grundschweißparameter sind nur möglich wenn: •...

  • Seite 32: Schweißaufgaben (Jobs) Speichern

    Aufbau und Funktion WIG-Schweißen Pos. Symbol Beschreibung Taste Schweißparameter Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der Betriebsart anwählen. Drehknopf Schweißparametereinstellung Einstellung von Strömen, Zeiten und Parametern. 5.6.4.2 Schweißaufgaben (JOBs) speichern Für wiederkehrende Schweißaufgaben (JOBs) können geforderte Schweißparameter in bis zu 7 JOBs (JOB 1 bis JOB 7) angewählt, geändert und abgespeichert werden.

  • Seite 33: Lichtbogenzündung

    Aufbau und Funktion WIG-Schweißen 5.6.6 Lichtbogenzündung 5.6.6.1 HF-Zündung Abbildung 5-6 Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet: a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und Werkstück ca. 2-3 mm). b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen). c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt. Beenden des Schweißvorgangs: Brennertaster loslassen bzw.

  • Seite 34: Zündverhalten Für Reinwolframelektroden Optimieren

    Aufbau und Funktion WIG-Schweißen 5.6.8 Zündverhalten für Reinwolframelektroden optimieren Bestes Zünden und Stabilisieren des Lichtbogens (DC, AC) sowie optimale Kalottenbildung der Wolframelektrode entsprechend des verwendeten Elektroden-Durchmessers (AC). Der eingestellte Wert sollte dem Durchmesser der Wolframelektrode entsprechen. Natürlich kann der Wert auch auf die verschiedenen Bedürfnisse angepasst werden. 5.6.8.1 Manuelle, herkömmliche Bedienung (JOB 0) Bedienelement...

  • Seite 35: Optimale Und Schnelle Kalottenbildung

    Aufbau und Funktion WIG-Schweißen 5.6.9 Optimale und schnelle Kalottenbildung HINWEIS Eine konisch geschliffene Wolframelektrode (ca. 35°) ist die grundsätzliche Voraussetzung zur Bildung einer optimalen Kalotte. Voreinstellung Kalottenbildung Bedienelement Aktion Ergebnis Einstellung Betriebsart spotArc Pulsschweißen ausschalten SpotArc-Zeit in Abhängigkeit vom verwendenten Elektrodendurchmesse einstellen (siehe Tabelle Richtwerte zur Kalottenbildung in Abhängigkeit vom Schweißstrom) Auswahl Wechselstromart...

  • Seite 36: Funktionsabläufe / Betriebsarten

    Aufbau und Funktion WIG-Schweißen 5.6.10 Funktionsabläufe / Betriebsarten Mit der Taste "Anwahl Schweißparameter" und dem Drehgeber "Schweißparametereinstellung" werden die Parameter des Funktionsablaufes eingestellt. Abbildung 5-8 Pos. Symbol Beschreibung Taste Schweißparameter Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der Betriebsart anwählen. Drehknopf Schweißparametereinstellung Einstellung von Strömen, Zeiten und Parametern.
  • Seite 37 Aufbau und Funktion WIG-Schweißen 2-Takt-Betrieb Abbildung 5-9 1.Takt: • Brennertaster 1 drücken und halten. • Gasvorströmzeit läuft ab. • HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet. • Schweißstrom fließt und geht sofort auf den eingestellten Wert des Startstromes I start •...
  • Seite 38 Aufbau und Funktion WIG-Schweißen 4-Takt-Betrieb Abbildung 5-10 1.Takt • Brennertaster 1 drücken, Gasvorströmzeit läuft ab. • HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet. • Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert (Suchlichtbogen bei Minimaleinstellung). HF schaltet ab. 2.Takt •...

  • Seite 39: Spotarc

    Aufbau und Funktion WIG-Schweißen 5.6.10.2 SpotArc Ab Werk wird die Funktion WIG-SpotArc mit der Puls-Variante Frequenzautomatik aktiviert, da in dieser Kombination das wirkungsvollste Ergebnis erzielt wird. Natürlich kann der Anwender, je nach angewähltem Schweißverfahren, die Funktion mit anderen Puls-Varianten kombinieren. Puls- (t1) und Pulspausenzeit (t2) können unabhängig eingestellt werden, jedoch sollte für ein sinnvolles Ergebnis die Punktzeit (tP) um ein vielfaches größer als die Pulszeit sein.
  • Seite 40 Aufbau und Funktion WIG-Schweißen HINWEIS Der Vorgang wird durch Ablaufen der eingestellten spotArc-Zeit oder das vorzeitige Loslassen des Brennertasters beendet. Tabelle SpotArc / Puls-Varianten: Verfahren Puls-Variante WIG-DC Puls-Automatik (ab Werk) Pulsen (thermisches Pulsen) (leuchtet grün) KHz-Pulsen (metallurgisches Pulsen) (leuchtet rot) kein Pulsen WIG-AC Pulsen (thermisches Pulsen)

  • Seite 41: Spotmatic

    Aufbau und Funktion WIG-Schweißen 5.6.10.3 Spotmatic Der Lichtbogen wird ohne Brennertasterbetätigung vollautomatisch nur durch das Berühren der Elektrodenspitze mit dem Werkstück gezündet. Es können ohne Wolframeinschlüsse hunderte reproduzierbare Heftpunkte gesetzt werden. HINWEIS Anwahl und Einstellung erfolgen grundsätzlich wie bei Betriebsart spotArc (siehe Kapitel WIG-spotArc).

  • Seite 42: 2-Takt-Betrieb C-Version

    Aufbau und Funktion WIG-Schweißen 5.6.10.4 2-Takt-Betrieb C-Version Abbildung 5-13 1.Takt • Brennertaster 1 drücken, Gasvorströmzeit läuft ab. • HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet. • Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert (Suchlichtbogen bei Minimaleinstellung). HF schaltet ab. 2.Takt •...

  • Seite 43: Pulsen, Funktionsabläufe

    Aufbau und Funktion WIG-Schweißen 5.6.11 Pulsen, Funktionsabläufe HINWEIS Die Funktionsabläufe beim thermischen Pulsen verhalten sich grundsätzlich wie beim Standardschweißen, jedoch wird zusätzlich zwischen Puls- und Pausenstrom mit den eingestellten Zeiten hin- und hergeschaltet. Die Puls-Funktion während der Up- und Downslope-Phase kann bei Bedarf auch deaktiviert werden (siehe Kapitel „Erweiterte Einstellungen“).

  • Seite 44: Puls-Varianten

    Aufbau und Funktion WIG-Schweißen 5.6.12 Puls-Varianten HINWEIS Die Geräte verfügen über eine integrierte Pulseinrichtung. Beim Pulsen wird zwischen Pulsstrom (Hauptstrom) und Pausenstrom (Absenkstrom) hin- und hergeschaltet. 5.6.12.1 Pulsen (thermisches Pulsen) Beim thermischen Pulsen werden Puls- und Pausenzeiten (Frequenz bis 200 Hz) sowie die Pulsflanken (ts1 und ts2) an der Steuerung in Sekunden eingegeben.

  • Seite 45: Khz-Pulsen (Metallurgisches Pulsen)

    Aufbau und Funktion WIG-Schweißen 5.6.12.2 kHz-Pulsen (metallurgisches Pulsen) Das kHz-Pulsen (metallurgisches Pulsen) nutzt den bei hohen Strömen entstehenden Plasmadruck (Lichtbogendruck) mit dem man einen eingeschürten Lichtbogen mit konzentrierter Wärmeeinbringung erzielt. Die Frequenz kann stufenlos von 50 Hz bis 15 KHz und die Pulsbalance von 1-99 % eingestellt werden.

  • Seite 46: Ac-Pulsen

    Aufbau und Funktion WIG-Schweißen 5.6.12.4 AC-Pulsen (Wechselstrompulsen, max. 50Hz) Einstellung: Pulsstrom AMP% Pulspausenstrom tpuls Pulszeit tpause Pulspausenzeit AMP% pause puls Abbildung 5-18 5.6.12.5 AC-Spezial Anwendung: z. B. zum Schweißen von dicken auf dünne Bleche. Bedienelement Aktion Ergebnis Anwahl WIG-AC special Taste WIG-Pulsen betätigen bis Signalleuchte leuchtet Pulsstrom Wechselstromphase...

  • Seite 47: Wig-Activarc-Schweißen

    Aufbau und Funktion WIG-Schweißen 5.6.13 WIG-activArc-Schweißen Das EWM-activArc-Verfahren sorgt durch das hochdynamische Reglersystem dafür, dass bei Abstandsänderungen zwischen Schweißbrenner und Schmelzbad, z. B. beim manuellen Schweißen, die eingebrachte Leistung nahezu konstant bleibt. Spannungsverluste infolge einer Verkürzung des Abstandes zwischen Brenner und Schmelzbad werden durch einen Stromanstieg (Ampere pro Volt - A/V) kompensiert und umgekehrt.

  • Seite 48: Schweißbrenner (Bedienungsvarianten)

    Aufbau und Funktion WIG-Schweißen 5.6.14 Schweißbrenner (Bedienungsvarianten) Mit diesem Gerät können verschiedene Brennervarianten genutzt werden. Funktionen der Bedienelemente, wie Brennertaster (BRT), Wippen oder Potentiometer können individuell über Brennermodi angepasst werden. Zeichenerklärung Bedienelemente: Symbol Beschreibung Brennertaster drücken BRT 1 Brennertaster Tippen * BRT 1 Brennertaster Tippen * und anschließend drücken BRT 2...

  • Seite 49: Einstellung Brennermodus Und Up-/Down-Geschwindigkeit

    Aufbau und Funktion WIG-Schweißen 5.6.15 Einstellung Brennermodus und Up-/Down-Geschwindigkeit Dem Anwender stehen die Modi 1 bis 6 und Modi 11 bis 16 zur Verfügung. Modi 11 bis 16 beinhalten die gleichen Funktionsmöglichkeiten wie 1 bis 6, jedoch ohne Tipp-Funktion für den Absenkstrom. Die Funktionsmöglichkeiten in den einzelnen Modi finden Sie in den Tabellen zu den entsprechend den Brennertypen.

  • Seite 50: Wig-Standardbrenner (5-Polig)

    Aufbau und Funktion WIG-Schweißen 5.6.15.1 WIG-Standardbrenner (5-polig) Standardbrenner mit einem Brennertaster Abbildung Bedienelemente Zeichenerklärung BRT1 = Brennertaster 1 (Schweißstrom Ein/Aus; Absenkstrom über Tipp-Funktion) Funktionen Mode Bedienelemente BRT 1 Schweißstrom Ein / Aus (ab Werk) BRT 1 Absenkstrom (4-Takt-Betrieb) Standardbrenner mit zwei Brennertastern Abbildung Bedienelemente Zeichenerklärung BRT1...
  • Seite 51 Aufbau und Funktion WIG-Schweißen Standardbrenner mit einer Wippe (MG-Wippe, zwei Brennertaster) Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 BRT 2 = Brennertaster 2 Funktionen Mode Bedienelemente BRT 1 Schweißstrom Ein / Aus Absenkstrom BRT 2 (ab Werk) BRT 1 Absenkstrom (Tipp-Funktion) / (4-Takt-Betrieb) BRT 1 Schweißstrom Ein / Aus...

  • Seite 52: Wig-Up-/Downbrenner (8-Polig)

    Aufbau und Funktion WIG-Schweißen 5.6.15.2 WIG-Up-/Downbrenner (8-polig) Up-/Down Brenner mit einem Brennertaster Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 Funktionen Mode Bedienelemente BRT 1 Schweißstrom Ein / Aus BRT 1 Absenkstrom (Tipp-Funktion) / (4-Takt-Betrieb) (ab Werk) Schweißstrom stufenlos erhöhen (Up-Funktion) Schweißstrom stufenlos verringern (Down-Funktion) Down BRT 1...
  • Seite 53 Aufbau und Funktion WIG-Schweißen Up-/Down Brenner mit zwei Brennertastern Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 (links) BRT 2 = Brennertaster 2 (rechts) Funktionen Mode Bedienelemente BRT 1 Schweißstrom Ein / Aus BRT 2 Absenkstrom BRT 1 Absenkstrom (Tipp-Funktion) / (4-Takt-Betrieb) (ab Werk) Schweißstrom stufenlos erhöhen (Up-Funktion) Schweißstrom stufenlos verringern (Down-Funktion)

  • Seite 54: Potibrenner (8-Polig)

    Aufbau und Funktion WIG-Schweißen 5.6.15.3 Potibrenner (8-polig) HINWEIS Das Schweißgerät muss zum Betrieb mit einem Potibrenner konfiguriert werden (siehe Kap. "WIG Potibrenneranschluss konfigurieren") Potibrenner mit einem Brennertaster Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 Funktionen Mode Bedienelemente BRT 1 Schweißstrom Ein / Aus BRT 1 Absenkstrom (Tipp-Funktion)

  • Seite 55: Retox Tig Brenner (12 Polig)

    Aufbau und Funktion WIG-Schweißen 5.6.15.4 RETOX TIG Brenner (12 polig) HINWEIS Zum Betrieb mit diesem Schweißbrenner muss das Schweißgerät mit der Option zur Nachrüstung "ON 12POL RETOX TIG" (12-polige Brenneranschlussbuchse) ausgerüstet werden! Abbildung Bedienelemente Zeichenerklärung BRT = Brennertaster BRT 1 BRT 2 BRT 3 BRT 4...

  • Seite 56: Einstellung Des 1. Sprungs

    Aufbau und Funktion WIG-Schweißen 5.6.16 Einstellung des 1. Sprungs Abbildung 5-21 Abbildung 5-22 Anzeige Einstellung / Anwahl Menü verlassen Exit Menü Brennerkonfiguration Schweißbrennerfunktionen einstellen Einstellung des 1. Sprungs Einstellung: 1 bis 20 (ab Werk 1) HINWEIS Diese Funktion ist nur in Verbindung mit Up-/Down-Brennern im Modus 4 und 14 möglich! 099-000120-EW500 26.07.2011...

  • Seite 57: E-Hand-Schweißen

    Aufbau und Funktion E-Hand-Schweißen E-Hand-Schweißen VORSICHT Quetsch- und Verbrennungsgefahr! Beim Wechseln von abgebrannten oder neuen Stabelektroden • Gerät am Hauptschalter ausschalten. • Geeignete Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen. •...

  • Seite 58: Anwahl Schweißaufgabe

    Aufbau und Funktion E-Hand-Schweißen • Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+“ oder „-“ einstecken und durch Rechtsdrehung verriegeln. • Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+“ oder „-“ einstecken und durch Rechtsdrehung verriegeln. HINWEIS Die Schweißstrompolarität kann an der Gerätesteuerung umgeschaltet werden (siehe Kapitel "Umschaltung der Schweißstrompolarität").

  • Seite 59: Hotstartstrom Und Hotstartzeit

    Aufbau und Funktion E-Hand-Schweißen Pos. Symbol Beschreibung Wechselstrom-Frequenz (WIG-AC) 50 Hz bis 200 Hz (1 Hz-Schritte). Einschnürung und Stabilisierung des Lichtbogens: Mit größerer Frequenz nimmt die Reinigungswirkung zu. Besonders dünne Bleche (Schweißen mit kleinem Strom), eloxiertes Aluminiumblech oder stark verunreinigtes Schweißgut lassen sich mit höherer Frequenz einwandfrei verschweißen und reinigen.

  • Seite 60: Umschaltung Der Schweißstrompolarität

    Aufbau und Funktion Schweißparameter gegen unbefugten Zugriff sperren 5.7.4 Umschaltung der Schweißstrompolarität Mit dieser Funktion kann der Anwender die Schweißstrompolarität elektronisch umkehren. Wird z.B. mit verschiedenen Elektrodentypen geschweißt, welche vom Hersteller unterschiedliche Polaritäten erfordern, kann die Schweißstrompolarität einfach an der Steuerung umgeschaltet werden. Bedienele Aktion Ergebnis...

  • Seite 61: Fernsteller

    Aufbau und Funktion Fernsteller Fernsteller HINWEIS Die Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse betrieben. 5.9.1 Handfernsteller RT 1 Funktionen • Stufenlos einstellbarer Schweißstrom (0 % bis 100 %) in Abhängigkeit vom vorgewählten Hauptstrom am Schweißgerät. 5.9.2 Handfernsteller RTG1 19POL Funktionen •...

  • Seite 62: Handfernsteller Rt Pws 1

    Aufbau und Funktion Fernsteller 5.9.7 Handfernsteller RT PWS 1 Funktionen • Stufenlos einstellbarer Schweißstrom (0 % bis 100 %) in Abhängigkeit vom vorgewählten Hauptstrom am Schweißgerät. • Polwendeschalter, geeignet für Geräte mit PWS - Funktion. 5.9.8 Fußfernsteller RTF 1 Funktionen •...

  • Seite 63: Pc-Schnittstelle

    Aufbau und Funktion PC-Schnittstelle 5.10 PC-Schnittstelle VORSICHT Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss! Nicht verwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen der Signalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden. • Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen werden! •...

  • Seite 64: Beidseitiges Gleichzeitiges Schweißen, Synchronisationsarten

    Aufbau und Funktion Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten 5.11 Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten Diese Funktion ist wichtig, wenn mit zwei Stromquellen beidseitig, gleichzeitig geschweißt werden soll, wie es z.B. bei dicken Aluminiumwerkstoffen in Position PF manchmal vorkommt. Es wird dadurch sichergestellt, dass beim Wechselstrom die Plus- und Minuspolphasen an beiden Stromquellen gleichzeitig auftreten und sich die Lichtbögen deshalb nicht gegenseitig negativ beeinflussen.

  • Seite 65: Schnittstellen Zur Automatisierung

    Aufbau und Funktion Schnittstellen zur Automatisierung 5.12 Schnittstellen zur Automatisierung VORSICHT Geräteschäden durch unsachgemäßen Anschluss! Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und Ausgangssignalen können Geräteschäden verursachen. • Ausschließlich abgeschirmte Steuerleitungen verwenden! • Wenn das Gerät über Leitspannungen betrieben wird, muss die Verbindung über geeignete Trennverstärker erfolgen! •...

  • Seite 66: Fernstelleranschlussbuchse, 19-Polig

    Aufbau und Funktion Schnittstellen zur Automatisierung 5.12.2 Fernstelleranschlussbuchse, 19-polig I>0 0-10V 10-100K 10-100K 0-10V +15V (max. 75mA) -15V (max. 25mA) START / STOP AMP / AMP% (PULS) (1V=100A) SOLL Abbildung 5-26 Pos. Signalform Bezeichnung Ausgang Anschluss für Kabelabschirmung (PE) Ausgang Strom fließt Signal I>0, potentialfrei (max.

  • Seite 67: Erweiterte Einstellungen

    Aufbau und Funktion Erweiterte Einstellungen 5.13 Erweiterte Einstellungen 5.13.1 Slopezeiten für Absenkstrom AMP% bzw. Pulsflanken einstellen Abbildung 5-27 Abbildung 5-28 Anzeige Einstellung / Anwahl Expertmenü Slope-Zeit tS1 (Hauptstrom auf Absenkstrom) Einstellung: 0,00 s bis 20,0 s (ab Werk 0,01 s) Slope-Zeit tS2 (Absenkstrom auf Hauptstrom) Einstellung: 0,00 s bis 20,0 s (ab Werk 0,01 s) 099-000120-EW500...

  • Seite 68: Betriebsart Wig-2-Takt C-Version

    Aufbau und Funktion Erweiterte Einstellungen 5.13.2 Betriebsart WIG-2-Takt C-Version Abbildung 5-29 Anzeige Einstellung / Anwahl Menü verlassen Exit Gerätekonfiguration Einstellungen zu Gerätefunktionen und Parameterdarstellung 2-Takt-Betrieb (C-Version) • on = ein • off = aus (ab Werk) 099-000120-EW500 26.07.2011...

  • Seite 69: Wig-Potibrenneranschluss Konfigurieren

    Aufbau und Funktion Erweiterte Einstellungen 5.13.3 WIG-Potibrenneranschluss konfigurieren GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 2 Minuten nach dem Ziehen des Netzsteckers an.

  • Seite 70: Schweißstromdarstellung (Start-, Absenk-, End- Und Hotstart-Strom)

    Aufbau und Funktion Erweiterte Einstellungen 5.13.4 Schweißstromdarstellung (Start-, Absenk-, End- und Hotstart-Strom) Die Schweißströme für Absenk-, Start- und Endstrom (Expertmenü) können prozentual (ab Werk) oder absolut in der Anzeige dargestellt werden. Abbildung 5-31 Anzeige Einstellung / Anwahl Menü verlassen Exit Gerätekonfiguration Einstellungen zu Gerätefunktionen und Parameterdarstellung Schweißstromdarstellung (Start-, Absenk-, End- und Hotstart-Strom)

  • Seite 71: Rampenfunktion Fußfernsteller Rtf 1

    Aufbau und Funktion Erweiterte Einstellungen 5.13.5 Rampenfunktion Fußfernsteller RTF 1 Abbildung 5-32 Anzeige Einstellung / Anwahl Menü verlassen Exit Gerätekonfiguration Einstellungen zu Gerätefunktionen und Parameterdarstellung Rampenfunktion, Fernsteller RTF 1 Die Rampenfunktion kann Ein- oder Ausgeschaltet werden Einschalten Gerätefunktion einschalten Ausschalten Gerätefunktion ausschalten 099-000120-EW500 26.07.2011...

  • Seite 72: Menüs Und Untermenüs Der Gerätesteuerung

    Aufbau und Funktion Menüs und Untermenüs der Gerätesteuerung 5.14 Menüs und Untermenüs der Gerätesteuerung 5.14.1 Direktmenüs (Parameter im direkten Zugriff) Funktionen, Parameter und deren Werte, die sich im direkten Zugriff durch z. B. einmaliges Betätigen einer Taste anwählen lassen. 5.14.2 Expertmenü (WIG) Im Expertmenü...

  • Seite 73: Gerätekonfigurationsmenü

    Aufbau und Funktion Menüs und Untermenüs der Gerätesteuerung 5.14.3 Gerätekonfigurationsmenü HINWEIS ENTER (Menüeinstieg) • Gerät am Hauptschalter ausschalten • Taste „Schweißparameter“ gedrückt halten und gleichzeitig Gerät wieder einschalten. NAVIGATION (Navigieren im Menü) • Parameter werden durch betätigen der Taste „Schweißparameter“angewählt. •...
  • Seite 74 Aufbau und Funktion Menüs und Untermenüs der Gerätesteuerung Anzeige Einstellung / Anwahl Menü verlassen Exit Menü Brennerkonfiguration Schweißbrennerfunktionen einstellen Brennermodus • Modi 1-6: mit Tipp-Funktion (ab Werk 1) • Modi 11-16: ohne Tipp-Funktion Einstellung des 1. Sprungs Einstellung: 1 bis 20 (ab Werk 1) Up-/Down-Geschwindigkeit (Nicht im Modus 4 und 14 verfügbar) Wert erhöhen = schnelle Stromänderung (ab Werk 10)
  • Seite 75 Aufbau und Funktion Menüs und Untermenüs der Gerätesteuerung Anzeige Einstellung / Anwahl Fehlerausgabe auf Automatenschnittstelle, Kontakt SYN_A AC-Synchronisierung oder Heissdraht (ab Werk) Fehlersignal, negative Logik Fehlersignal, positive Logik Anbindung AVC (Arc voltage control) Menü Automatisierung Schnelle Leitspannungsübernahme (Automatisierung) • on = Funktion ein •...

  • Seite 76: Wartung, Pflege Und Entsorgung

    Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Verletzungsgefahr durch elektrischen Schlag! Reinigungsarbeiten an Geräten, die nicht vom Netz getrennt sind, können zu erheblichen Verletzungen führen! • Das Gerät zuverlässig vom Netz trennen. • Netzstecker ziehen! • 4 Minuten warten, bis Kondensatoren entladen sind! Allgemein Dieses Gerät ist unter den angegebenen Umgebungsbedingungen und den normalen Arbeitsbedingungen weitgehend wartungsfrei und benötigt ein Minimum an Pflege.

  • Seite 77: Wartungsarbeiten

    Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen.

  • Seite 78: Störungsbeseitigung

    Störungsbeseitigung Checkliste für den Kunden Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste für den Kunden Legende : Fehler / Ursache : Abhilfe...
  • Seite 79 Störungsbeseitigung Checkliste für den Kunden Unruhiger Lichtbogen Materialeinschlüsse in der Wolframelektrode durch Berührung von Zusatzwerkstoff oder Werkstück Wolframelektrode neu anschleifen oder ersetzen Unverträgliche Parametereinstellungen Einstellungen prüfen bzw. korrigieren Porenbildung Unzureichende oder fehlende Gasabdeckung Schutzgaseinstellung prüfen ggf. Schutzgasflasche ersetzen Schweißplatz mit Schutzwänden abschirmen (Zugluft beeinflusst Schweißergebnis) Gasdiffusor bei Aluminiumanwendungen und hochlegierten Stählen verwenden Unpassende oder verschlissene Schweißbrennerausrüstung Gasdüsengröße prüfen und ggf.

  • Seite 80: Gerätestörungen (Fehlermeldungen)

    Störungsbeseitigung Gerätestörungen (Fehlermeldungen) Gerätestörungen (Fehlermeldungen) HINWEIS Ein Schweißgerätefehler wird durch das Aufleuchten der Signalleuchte Sammelstörung und der Anzeige eines Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. • Treten mehrere Fehler auf, werden diese nacheinander angezeigt. •...

  • Seite 81: Schweißparameter Auf Werkseinstellung Zurücksetzen

    Störungsbeseitigung Schweißparameter auf Werkseinstellung zurücksetzen Schweißparameter auf Werkseinstellung zurücksetzen HINWEIS Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! Abbildung 7-1 Anzeige Einstellung / Anwahl Menü verlassen Exit Servicemenü Änderungen im Servicemenü dürfen ausschließlich durch autorisiertes Servicepersonal erfolgen! Reset (Zurücksetzen auf Werkseinstellungen) •...

  • Seite 82: Softwareversion Der Gerätesteuerung Anzeigen

    Störungsbeseitigung Softwareversion der Gerätesteuerung anzeigen Softwareversion der Gerätesteuerung anzeigen HINWEIS Die Abfrage der Softwarestände dient ausschließlich zur Information für das autorisierte Servicepersonal! Abbildung 7-2 Anzeige Einstellung / Anwahl Menü verlassen Exit Servicemenü Änderungen im Servicemenü dürfen ausschließlich durch autorisiertes Servicepersonal erfolgen! Abfrage Softwarestand (Beispiel) Systembus-ID...

  • Seite 83: Technische Daten

    Technische Daten Tetrix 300 AC/DC Comfort Technische Daten HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Tetrix 300 AC/DC Comfort E-Hand Einstellbereich Schweißstrom 5 A bis 300 A (DC) 5 A bis 270 A 5 A bis 270 A (AC) Einstellbereich Schweißspannung...

  • Seite 84: Zubehör

    Zubehör Fernsteller und Zubehör Zubehör HINWEIS Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Fernsteller und Zubehör Bezeichnung Artikelnummer RTF1 19POL 5M Fußfernsteller Strom mit Anschlusskabel 094-006680-00000 Fernsteller Strom 090-008097-00000 RTG1 19POL Fernsteller, Strom 090-008106-00000 RTAC1 Fernsteller Strom/Balance/Frequenz...

  • Seite 85: Übersicht Ewm-Niederlassungen

    Anhang A Übersicht EWM-Niederlassungen Anhang A 10.1 Übersicht EWM-Niederlassungen 099-000120-EW500 26.07.2011...
