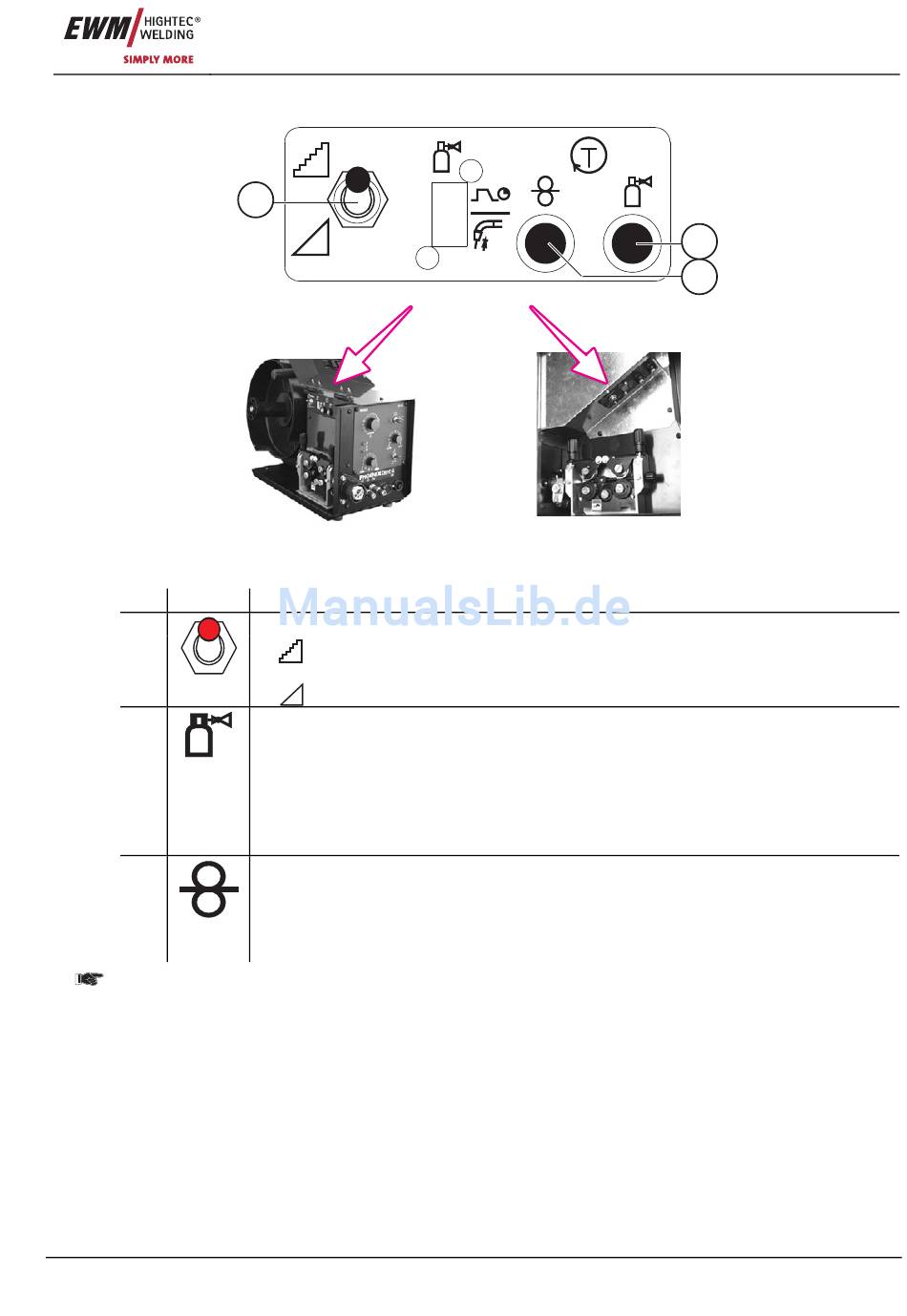

5.1.4 Bedienelemente im Gerät
Pos. Symbol
1
2
3
Drahteinfädeln und Gastest bei Steuerung M3.7x über entsprechende Tasten der Steuerung
Art. Nr.: 099-004833-EWM00
Programm
1
Up / Down
PHOENIX DRIVE 4 L
Beschreibung 0
Umschalter "Programm oder Up-/Down-Betrieb"
Programm- und JOB-Umschaltung mit POWERCONTROL 2-
Programm Programm
Sonderschweißbrenner.
Schweißleistung stufenlos mit dem Sonderschweißbrenner einstellen.
Up / Down
Taste "Gastest"
Während Prüfung und Einstellung der Gasdurchflußmenge bleiben Schweißspannung
und Drahtvorschub abgeschaltet.
Nach einmaligem Betätigen des Tasters fließt für ca. 25sec. Schutzgas. Durch
nochmaliges Betätigen kann der Vorgang jederzeit unterbrochen werden.
Hierdurch wird ein hohes Maß an Sicherheit für den Schweißer gewährt, weil ein
versehentliches Zünden des Lichtbogens nicht möglich ist.
Taste "Drahteinfädeln"
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Geschwindigkeit = 50% von eingestellter Drahtgeschwindigkeit)
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt, ohne daß Gas
ausströmt.
PHOENIX DRIVE 4
Abbildung 5-5
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
2
3
