6.8.2
Anschluß Schweißbrenner
Wir gewährleisten einwandfreie Funktionsweise unserer Geräte nur für Schweißbrenner aus
unserem Lieferprogramm!
Entsprechend Drahtdurchmesser und Drahtart muß die richtige Spirale oder Seele eingesetzt
werden!
Schweißbrenner mit Führungsspirale:
Kapillarrohr muß im Zentralanschluß vorhanden sein!
Schweißbrenner mit Teflon- oder Kunststoffseele:
Das Kapillarrohr muß aus dem Zentralanschluß entnommen werden!
Vorbereiten des Schweißbrenners auf die Schweißaufgabe:
•
Teflonseele und aufgeschobenes Führungsrohr so weit kürzen, daß der Abstand zur Antriebsrolle
möglichst klein ist.
•
Die Teflonseele und das Führungsrohr dürfen nicht verformt werden!
•
Teflonseele und Führungsrohr sauber entgraten!
Pos. Symbol
1
2
3
4
•
Zentralstecker des Schweißbrenners in den Zentralanschluß einführen und mit Überwurfmutter
verschrauben.
•
Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlußbuchse 7-polig (digital) bzw. Anschlußbuchse 19-polig (je
nach Ausführung) stecken und verriegeln.
Art. Nr.: 099-004838-EWM00
Beschreibung
0
Eurozentralanschluß (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußbuchse 19-polig (analog)
Zum Anschluß analoger Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner, Zwischenantrieb etc.)

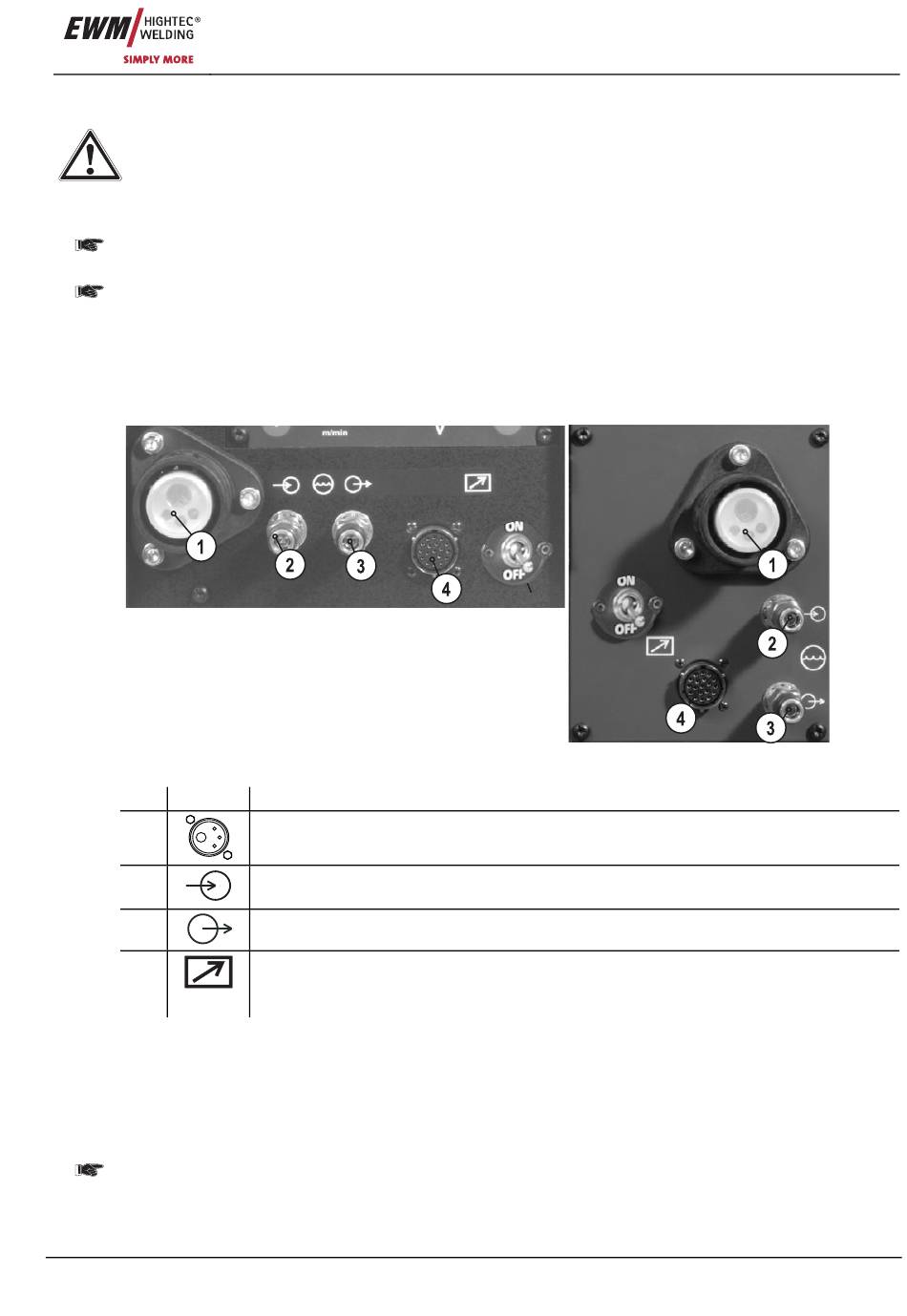

Abbildung 6-4
Inbetriebnahme
MIG/MAG-Schweißen
77
