Dometic RAINTEC RT200 Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dometic Anleitungen
  4. Autozubehör
  5. RAINTEC RT200
  6. Montage- und bedienungsanleitung

Dometic RAINTEC RT200 Montage- Und Bedienungsanleitung

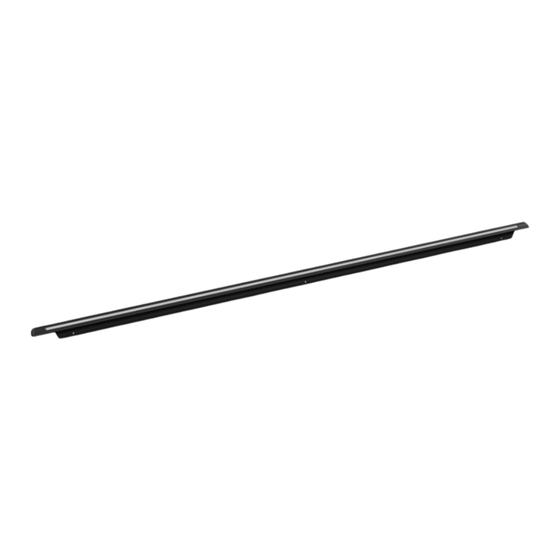

Regenrinne mit beleuchtung
Vorschau ausblenden Andere Handbücher für RAINTEC RT200:
