DC-Kit6
6

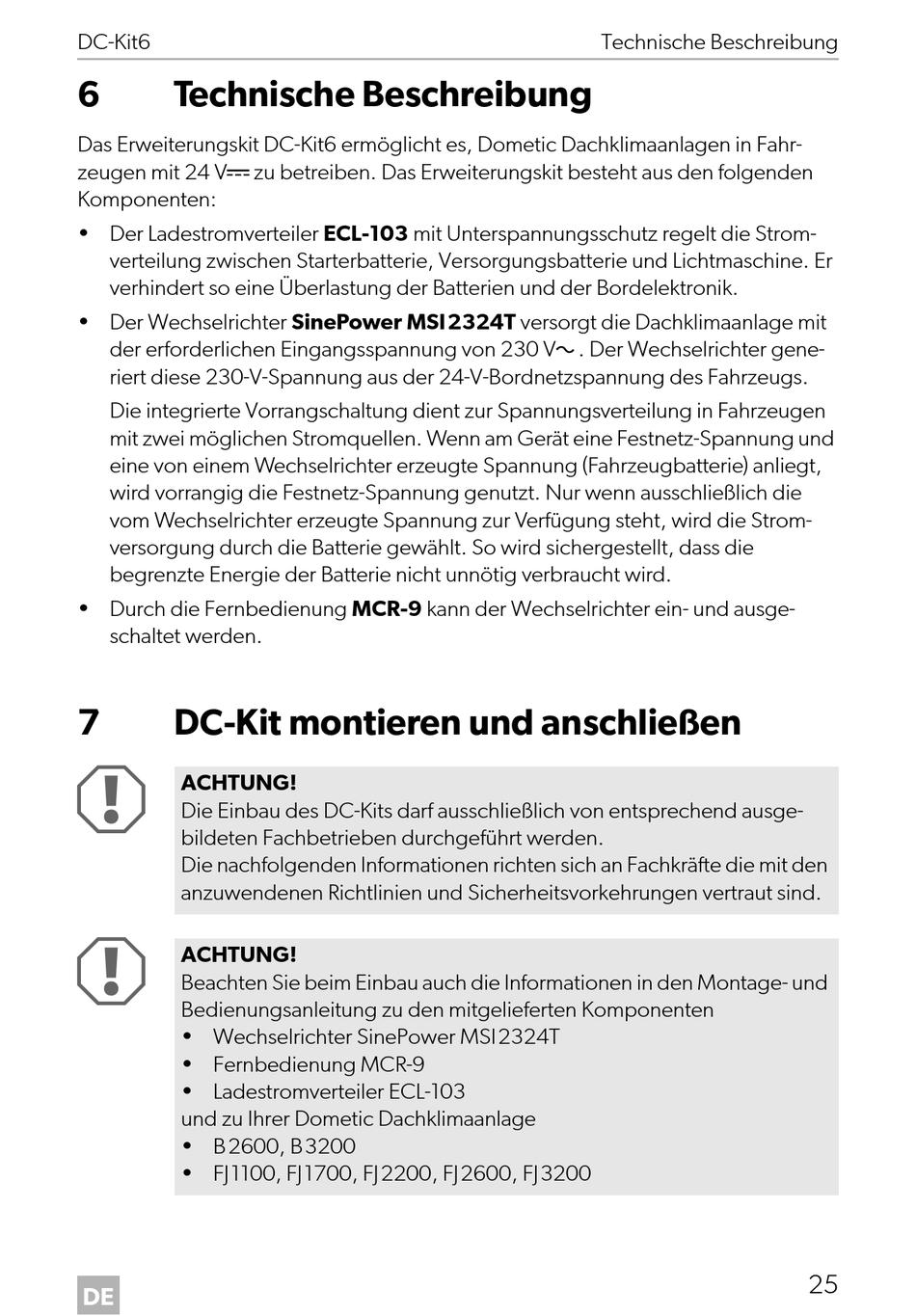

Technische Beschreibung

Das Erweiterungskit DC-Kit6 ermöglicht es, Dometic Dachklimaanlagen in Fahr-
zeugen mit 24 Vg zu betreiben. Das Erweiterungskit besteht aus den folgenden
Komponenten:
• Der Ladestromverteiler ECL-103 mit Unterspannungsschutz regelt die Strom-
verteilung zwischen Starterbatterie, Versorgungsbatterie und Lichtmaschine. Er
verhindert so eine Überlastung der Batterien und der Bordelektronik.
• Der Wechselrichter SinePower MSI2324T versorgt die Dachklimaanlage mit
der erforderlichen Eingangsspannung von 230 Vw. Der Wechselrichter gene-
riert diese 230-V-Spannung aus der 24-V-Bordnetzspannung des Fahrzeugs.
Die integrierte Vorrangschaltung dient zur Spannungsverteilung in Fahrzeugen
mit zwei möglichen Stromquellen. Wenn am Gerät eine Festnetz-Spannung und
eine von einem Wechselrichter erzeugte Spannung (Fahrzeugbatterie) anliegt,
wird vorrangig die Festnetz-Spannung genutzt. Nur wenn ausschließlich die
vom Wechselrichter erzeugte Spannung zur Verfügung steht, wird die Strom-
versorgung durch die Batterie gewählt. So wird sichergestellt, dass die
begrenzte Energie der Batterie nicht unnötig verbraucht wird.
• Durch die Fernbedienung MCR-9 kann der Wechselrichter ein- und ausge-
schaltet werden.
7 DC-Kit montieren und anschließen
A
ACHTUNG!
Die Einbau des DC-Kits darf ausschließlich von entsprechend ausge-
bildeten Fachbetrieben durchgeführt werden.
Die nachfolgenden Informationen richten sich an Fachkräfte die mit den
anzuwendenen Richtlinien und Sicherheitsvorkehrungen vertraut sind.
A
ACHTUNG!
Beachten Sie beim Einbau auch die Informationen in den Montage- und
Bedienungsanleitung zu den mitgelieferten Komponenten
• Wechselrichter SinePower MSI2324T
• Fernbedienung MCR-9
• Ladestromverteiler ECL-103
und zu Ihrer Dometic Dachklimaanlage
• B2600, B3200
• FJ1100, FJ1700, FJ2200, FJ2600, FJ3200
