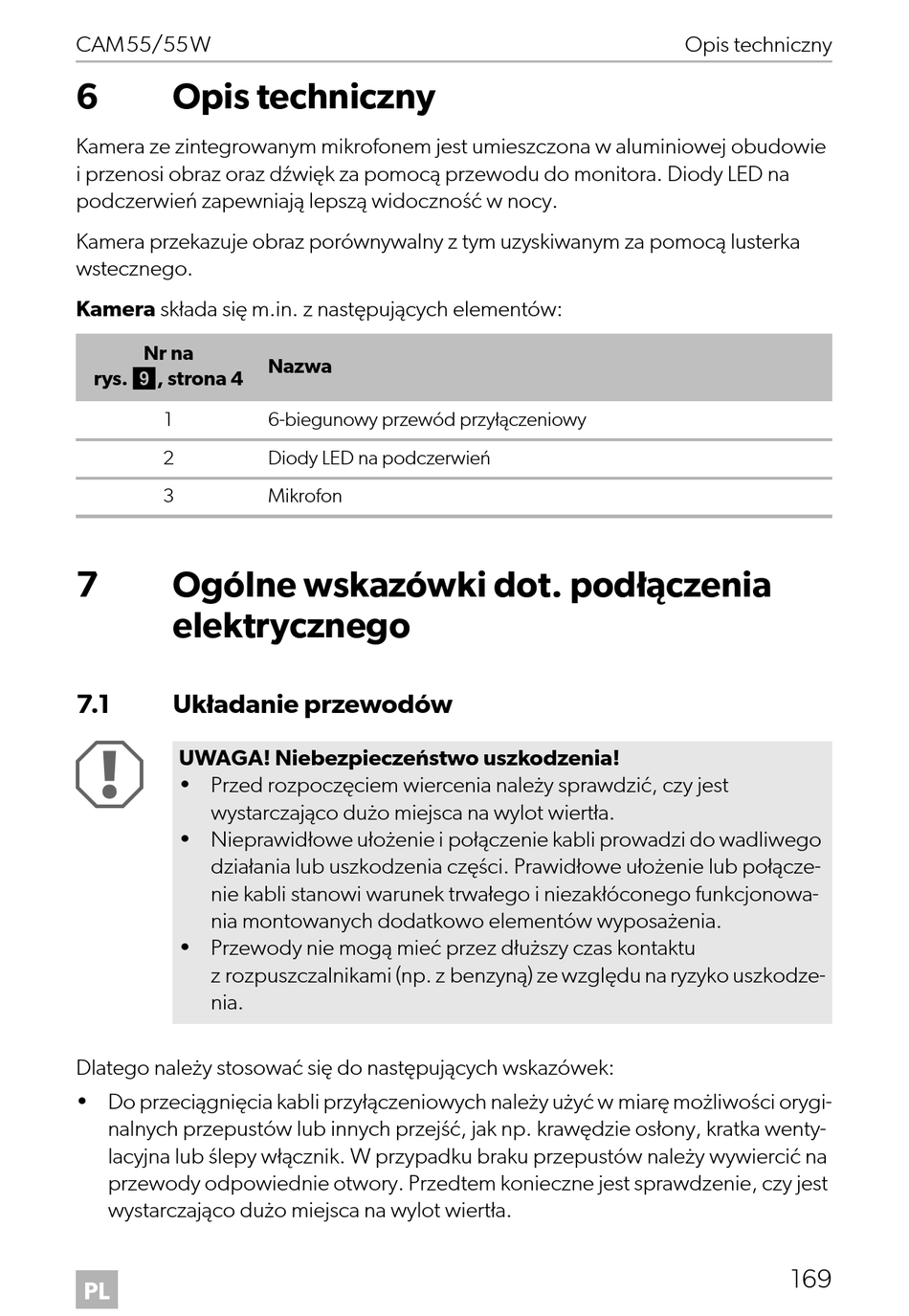

Opis techniczny

Kamera ze zintegrowanym mikrofonem jest umieszczona w aluminiowej obudowie
i przenosi obraz oraz dźwięk za pomocą przewodu do monitora. Diody LED na
podczerwień zapewniają lepszą widoczność w nocy.
Kamera przekazuje obraz porównywalny z tym uzyskiwanym za pomocą lusterka
wstecznego.
Kamera składa się m.in. z następujących elementów:
Nr na
rys. 9, strona 4
1
2
3
7 Ogólne wskazówki dot. podłączenia
elektrycznego
7.1 Układanie przewodów
A
UWAGA! Niebezpieczeństwo uszkodzenia!
• Przed rozpoczęciem wiercenia należy sprawdzić, czy jest
wystarczająco dużo miejsca na wylot wiertła.
• Nieprawidłowe ułożenie i połączenie kabli prowadzi do wadliwego
działania lub uszkodzenia części. Prawidłowe ułożenie lub połącze-
nie kabli stanowi warunek trwałego i niezakłóconego funkcjonowa-
nia montowanych dodatkowo elementów wyposażenia.
• Przewody nie mogą mieć przez dłuższy czas kontaktu
z rozpuszczalnikami (np. z benzyną) ze względu na ryzyko uszkodze-
nia.
Dlatego należy stosować się do następujących wskazówek:
• Do przeciągnięcia kabli przyłączeniowych należy użyć w miarę możliwości orygi-
nalnych przepustów lub innych przejść, jak np. krawędzie osłony, kratka wenty-
lacyjna lub ślepy włącznik. W przypadku braku przepustów należy wywiercić na
przewody odpowiednie otwory. Przedtem konieczne jest sprawdzenie, czy jest
wystarczająco dużo miejsca na wylot wiertła.
PL
Nazwa
6-biegunowy przewód przyłączeniowy
Diody LED na podczerwień
Mikrofon
Opis techniczny
