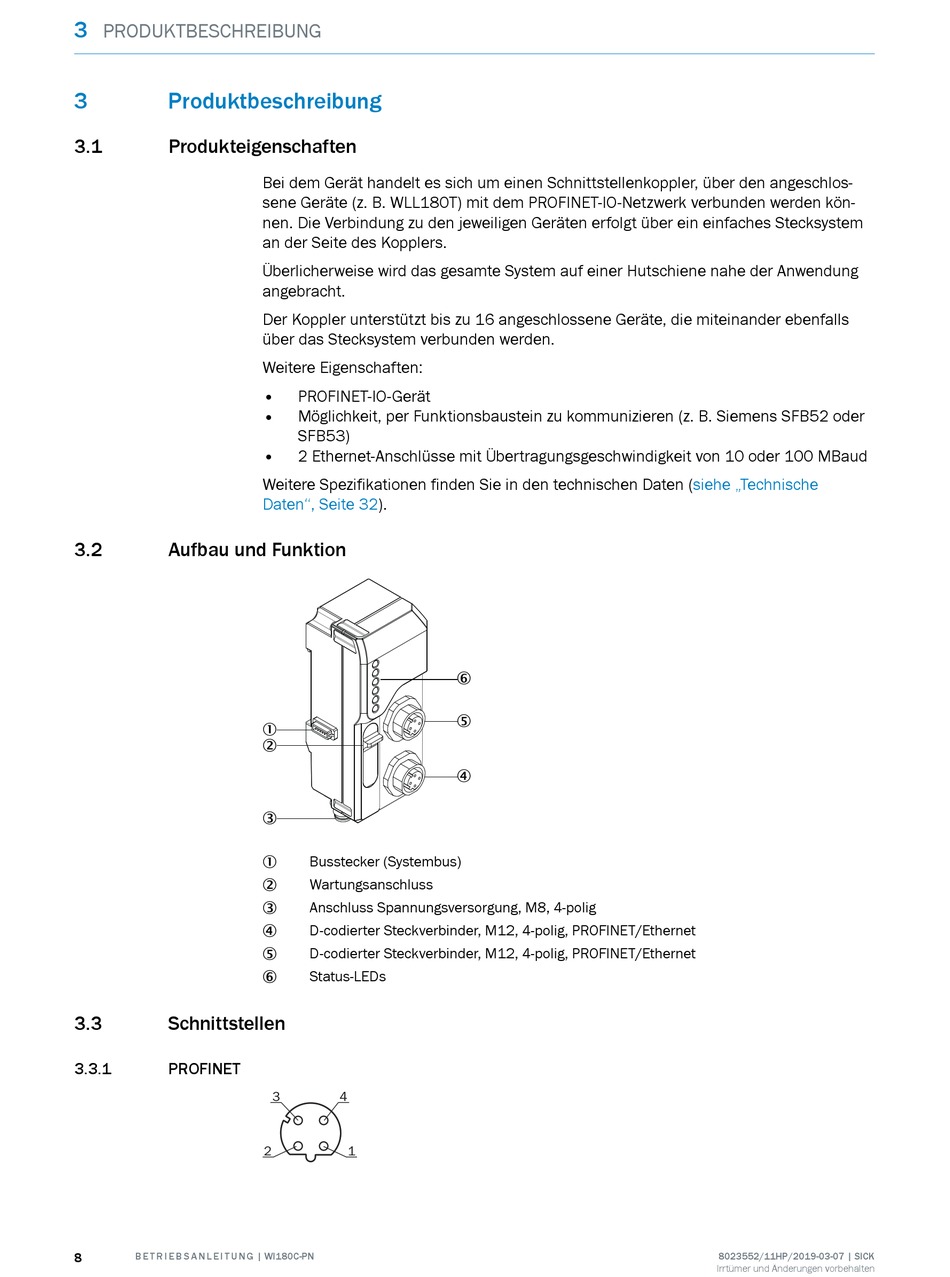

PRODUKTBESCHREIBUNG
3
Produktbeschreibung
3.1
Produkteigenschaften
3.2
Aufbau und Funktion
3.3
Schnittstellen
3.3.1
PROFINET
8
B E T R I E B S A N L E I T U N G | WI180C-PN
Bei dem Gerät handelt es sich um einen Schnittstellenkoppler, über den angeschlos‐
sene Geräte (z. B. WLL180T) mit dem PROFINET-IO-Netzwerk verbunden werden kön‐
nen. Die Verbindung zu den jeweiligen Geräten erfolgt über ein einfaches Stecksystem
an der Seite des Kopplers.
Überlicherweise wird das gesamte System auf einer Hutschiene nahe der Anwendung
angebracht.
Der Koppler unterstützt bis zu 16 angeschlossene Geräte, die miteinander ebenfalls
über das Stecksystem verbunden werden.
Weitere Eigenschaften:
•
PROFINET-IO-Gerät
•
Möglichkeit, per Funktionsbaustein zu kommunizieren (z. B. Siemens SFB52 oder
SFB53)
•
2 Ethernet-Anschlüsse mit Übertragungsgeschwindigkeit von 10 oder 100 MBaud
Weitere Spezifikationen finden Sie in den technischen Daten
Daten", Seite
32).
1
2
3
Busstecker (Systembus)
1
Wartungsanschluss
2
Anschluss Spannungsversorgung, M8, 4-polig
3
D-codierter Steckverbinder, M12, 4-polig, PROFINET/Ethernet
4
D-codierter Steckverbinder, M12, 4-polig, PROFINET/Ethernet
5
Status-LEDs
6
3
4
2
1
6
5
4
(siehe „Technische
8023552/11HP/2019-03-07 | SICK
Irrtümer und Änderungen vorbehalten
