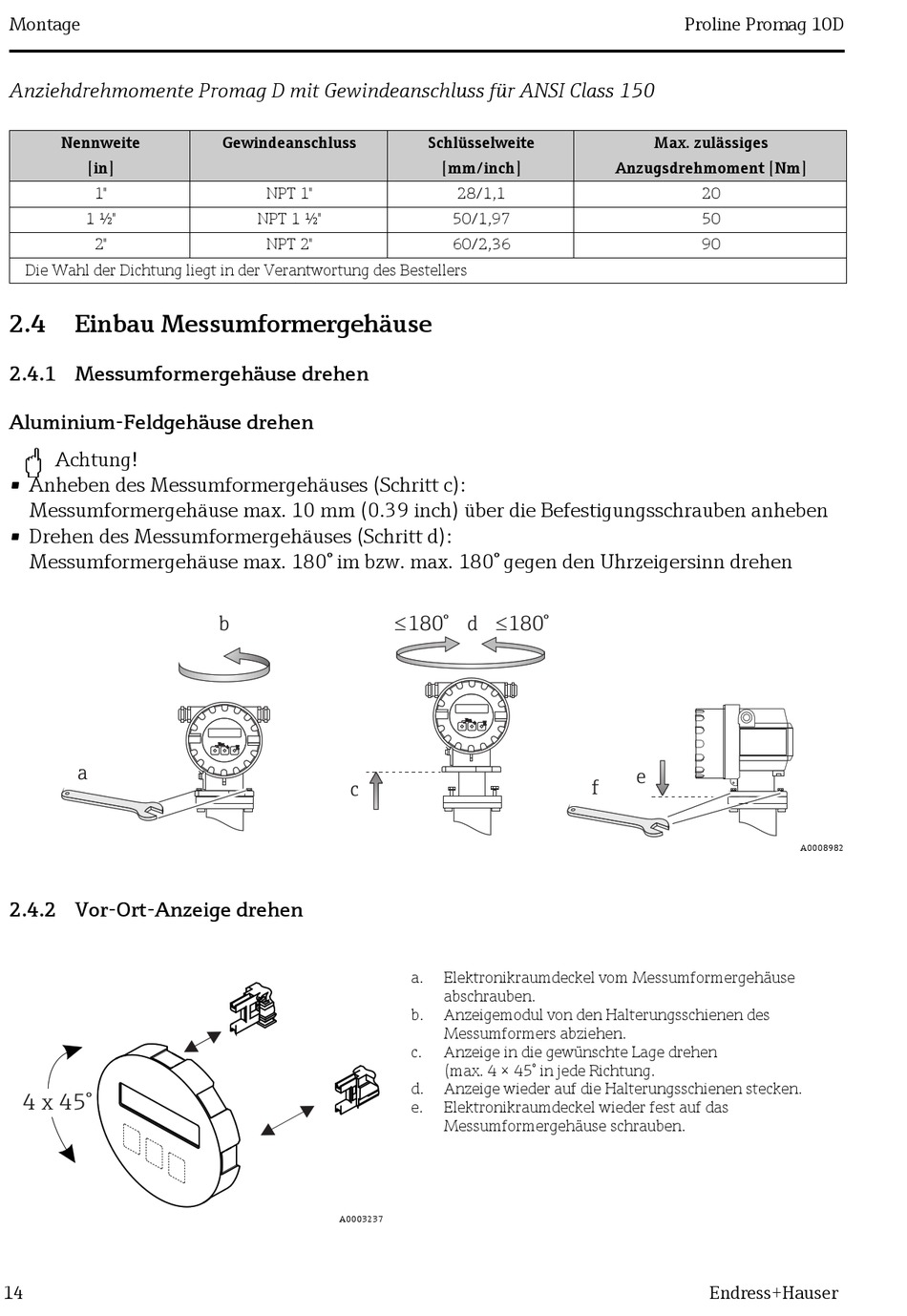

Montage
Anziehdrehmomente Promag D mit Gewindeanschluss für ANSI Class 150
Nennweite
[in]
1"
1 ½"
2"
Die Wahl der Dichtung liegt in der Verantwortung des Bestellers
2.4
Einbau Messumformergehäuse
2.4.1 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
"
Achtung!
• Anheben des Messumformergehäuses (Schritt c):
Messumformergehäuse max. 10 mm (0.39 inch) über die Befestigungsschrauben anheben
• Drehen des Messumformergehäuses (Schritt d):
Messumformergehäuse max. 180° im bzw. max. 180° gegen den Uhrzeigersinn drehen
a
2.4.2 Vor-Ort-Anzeige drehen
4 x 45°
14
Gewindeanschluss
NPT 1"
NPT 1 ½"
NPT 2"
b
Esc
-
+
E
c
A0003237
Schlüsselweite
[mm/inch]
28/1,1
50/1,97
60/2,36
£
£
180°
d
180°
Esc
-
+
E
a.
Elektronikraumdeckel vom Messumformergehäuse
abschrauben.
b.
Anzeigemodul von den Halterungsschienen des
Messumformers abziehen.
c.
Anzeige in die gewünschte Lage drehen
(max. 4 × 45° in jede Richtung.
d.
Anzeige wieder auf die Halterungsschienen stecken.
e.
Elektronikraumdeckel wieder fest auf das
Messumformergehäuse schrauben.
Proline Promag 10D
Max. zulässiges
Anzugsdrehmoment [Nm]
20
50
90
e
f
Endress+Hauser
A0008982
