Otevřete kryt
a odšroubujte
šrouby
Odšroubovat
šrouby
Model B
2. Pomocí držáku na zadní straně jednotky
podepřete jednotku, což vám poskytne dostatek
prostoru pro připojení chladicí trubky, signální
kabel a odvodňovací hadice.
K upevnění jednotky použijte
držák na zadní straně
jednotky proti montážní
desce
Připojte vypouštěcí hadici a potrubí
Krok 3.
chladiva (pokyny naleznete v části Připojení
potrubí chladiva v této příručce).
Krok 4. Udržujte bod připojení potrubí
vystavený, abyste mohli provést zkoušku
těsnosti (viz část Elektrické kontroly a
kontroly těsnosti v této příručce).
Krok 5.
Po zkoušce těsnosti uzavřete
připojovací bod izolační páskou.
Krok 6.
Odstraňte držák nebo klín, který je
podporován izolační páskou.
Krok 7.
Rovnoměrným tlakem zatlačte na spodní
polovinu jednotky dolů. Pokračujte v tlačení dolů,
dokud jednotka nezapadne na háčky podél spodní
části montážní desky.
Pokud ve zdi není vloženo žádné chladicí
potrubí, proveďte následující:
1. Na základě polohy otvoru ve zdi vzhledem k
montážní desce vyberte stranu, ze které bude
potrubí vystupovat z jednotky.
2. Pokud je otvor ve zdi za jednotkou, ponechte
knock-out panel na místě. Pokud je otvor ve zdi
na straně vnitřní jednotky, odstraňte plastový
vylamovací panel z této strany jednotky.
(Viz obrázek níže). Tím vytvoříte slot, kterým
může vaše potrubí opustit jednotku. Používejte
kleště na jehly, pokud je plastový panel příliš
obtížný odstranit rukou.
Pokud je třeba řezat velké velikosti
plastového panelu, řez, jak je uvedeno výše.
3. Pro zkrácení délky izolačního pouzdra použijte
nůžky, abyste odhalili asi 40 mm (1,57 in)
chladicího potrubí. To slouží dvěma účelům.:
● Pro usnadnění procesu připojení chladicího
potrubí.
● Pro usnadnění kontrol úniku plynu a
umožnění kontroly otvorů
4. Pomocí držáku na zadní straně jednotky
podepřete jednotku, což vám poskytne dostatek
prostoru pro připojení chladicí trubky, signální
kabel a odvodňovací hadice.
5. Připojte chladicí potrubí vnitřní jednotky k
pojivovému potrubí, které se připojí k vnitřním
a venkovním jednotkám. Podrobné pokyny
naleznete v části Připojení potrubí chladiva v
této příručce.
6. Na základě polohy otvoru stěny vzhledem k
montážní desce určete potřebný úhel potrubí.
7. Uchopte chladicí potrubí na spodní části
zatáčky.
8. Pomalu, s rovnoměrným tlakem, ohněte potrubí
směrem k otvoru. Neumisťujte procesu
nepoškozujte ani nepoškozujte potrubí.

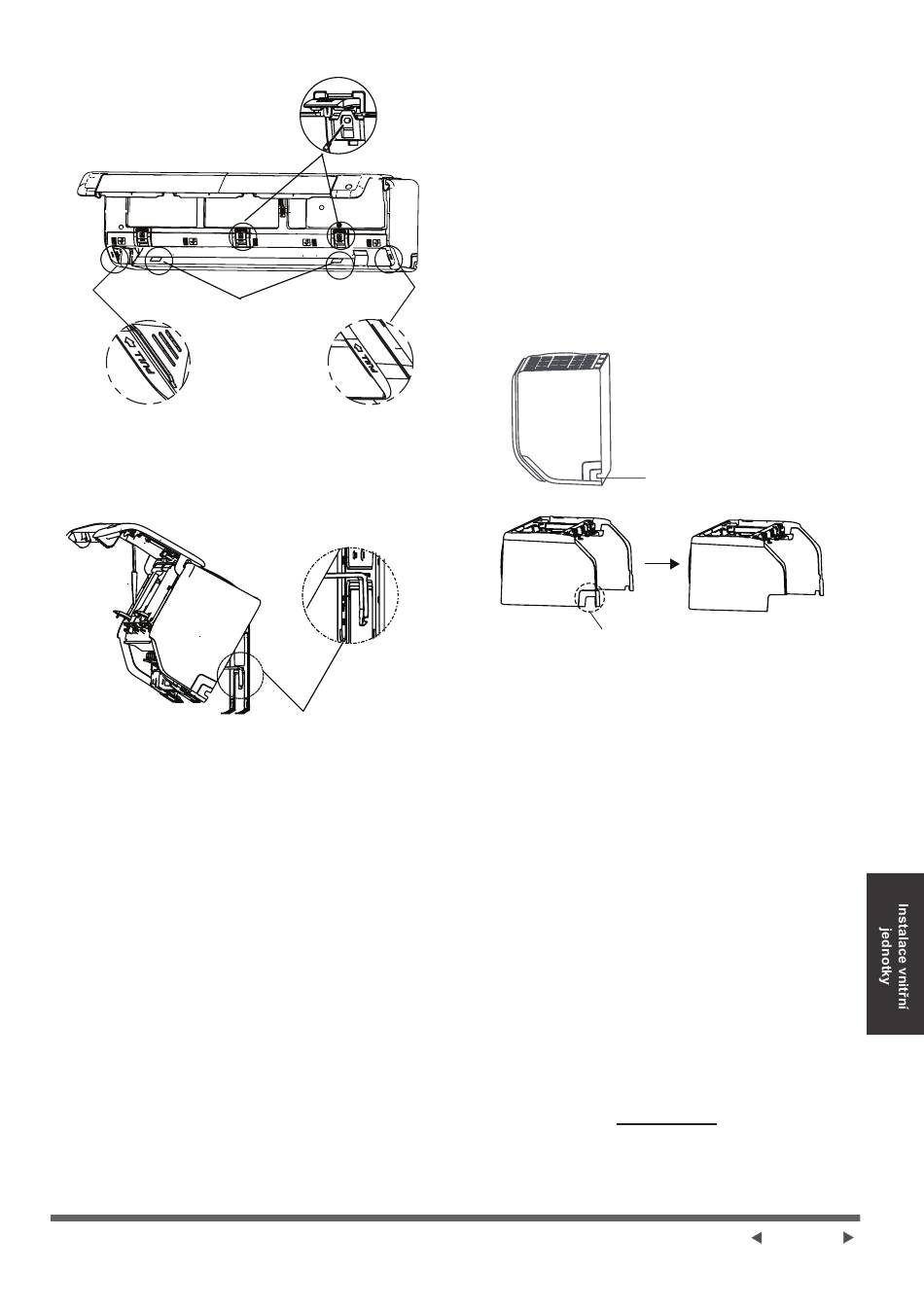

Knock-out Panel (řez v
závislosti na skutečné
velikosti potřebné)
