Instalace vnitřní jednotky
Návod k instalaci - vnitřní jednotka
PŘED INSTALACÍ
Před instalací vnitřní jednotky si přečtěte štítek
na krabici produktu a ujistěte se, že číslo modelu
vnitřní jednotky odpovídá číslu modelu venkovní
jednotky.
Krok 1: Vybrat umístění instalace
Před instalací vnitřní jednotky, zvolte vhodné
místo. Níže jsou uvedeny standardy, které vám
pomohou vybrat vhodné umístění pro jednotku.
Správná umístění instalace splňují následující
normy:
Dobrý oběh vzduchu
Pohodlné odvodnění
Hluk z jednotky nebude rušit ostatní lidi.
Pevná a pevná – umístění nebude vibrovat
Dostatečně silný, aby unesl hmotnost jednotky
Umístění nejméně jednoho metru od všech
ostatních elektrických zařízení (např. TV, rádio,
počítač)
NEINSTALUJTE jednotku na následující místa:
V blízkosti jakéhokoli zdroje tepla, páry nebo
hořlavého plynu
V blízkosti hořlavých předmětů, jako jsou
záclony nebo oblečení
V blízkosti jakékoli překážky, která by mohla
blokovat cirkulaci vzduchu
U dveří
Na místě vystaveném přímému slunečnímu
záření
POZNÁMKA O DĚTSKÉ DĚTI:
Pokud není k dispozici pevné potrubí chladiva:
Při výběru umístění mějte na paměti, že byste
měli nechat dostatek místa pro otvor ve zdi (viz
Krok Vrtání zdi pro krok spojovacího potrubí) pro
signální kabel a potrubí chladiva, které spojují
vnitřní a venkovní jednotky. Výchozí poloha
pro všechny potrubí je na pravé straně vnitřní
jednotky (zatímco směřuje k jednotce). Jednotka
však může pojmout potrubí jak vlevo, tak vpravo.
Strana 20

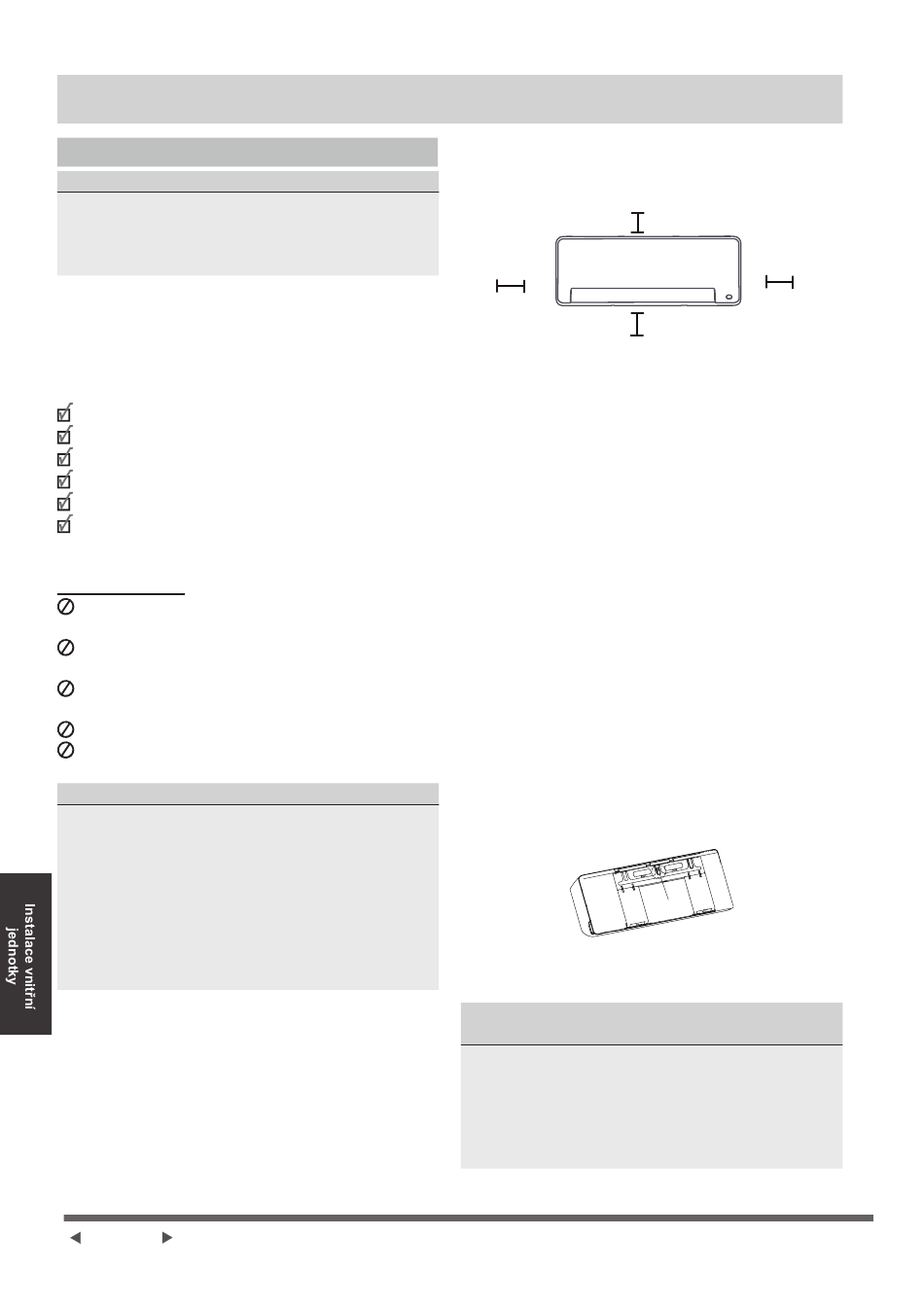

Správnou vzdálenost od stěn a stropu
naleznete v následujícím diagramu:
Vzdálenost od stropu je určena instalační
metodou.
12cm (4,72in)
nebo více
2,3 m (90,55in) nebo více
POZNÁMKA:
● Není-li třeba, aby držák zádové části
podepřel jednotku:
Dokončení potrubí a kabelových spojů před
namontováním vnitřní jednotky na zeď. Pokud
je výška instalace omezená, je přípustná 5cm
od stropu, ale to může snížit výkon produktu.
Pro zajištění dostatečného prostoru pro
instalaci a odstranění horního vzduchového
filtru udržujte alespoň 10 cm nebo více od
stropu.
● Potřebuju držák na záda, abych podpořil
jednotku.:
Je-li spojovací potrubí a kabel s otevřeným
čelním panelem, je minimální vzdálenost od
stropu nejméně 22 cm, je-li spojovací potrubí
a kabel bez čelního panelu(odstraňte ho) ,
minimální vzdálenost od stropu je nejméně 11
cm.
Krok 2: Připevnění montážní desky ke stěně
Montážní deska je zařízení, na které budete
připevňovat vnitřní jednotku.
● Vyšroubujte šroub, který připevňuje montážní
desku k zadní straně vnitřní jednotky.
● Upevněte montážní desku ke zdi pomocí
přiložených šroubů. Ujistěte se, že montážní
deska je rovná ke zdi.
POZNÁMKA PRO BETONOVÉ NEBO CIHLOVÉ
STĚNY:
Pokud je zeď vyrobena z cihel, betonu nebo
podobného materiálu, vyvrtejte do zdi otvory o
průměru 5 mm (průměr 0,2 palce) a vložte dodaná
kotevní pouzdra. Poté připevněte montážní desku
ke zdi utažením šroubů přímo do kotevních
úchytů.
12cm (4,72in)
nebo více
Šroub
